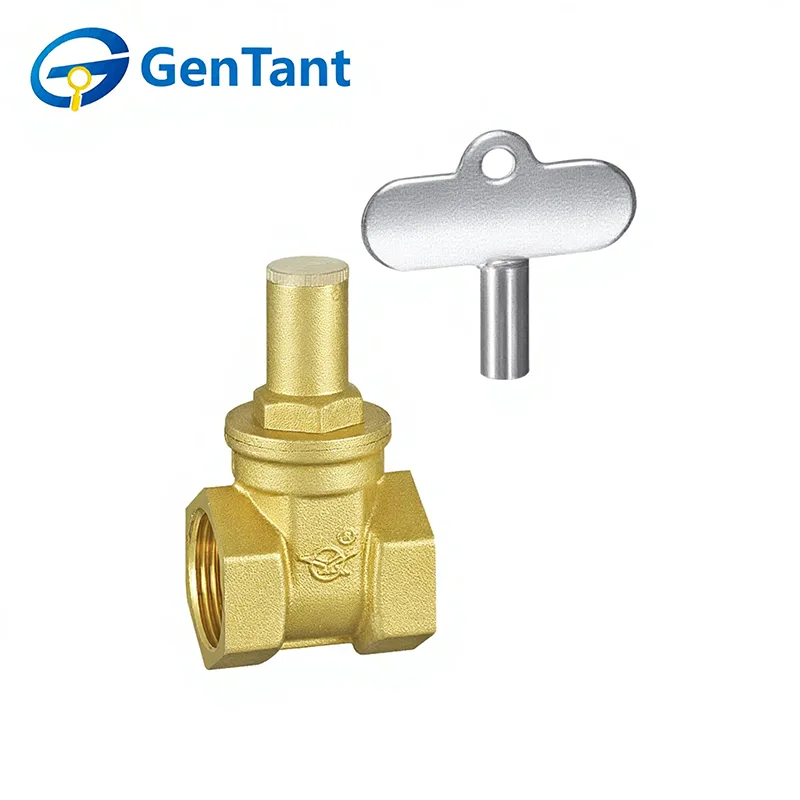

Trójkątny zamykany zawór odcinający

Trójkątna zamykana zasuwa jest wyspecjalizowanym urządzeniem do kontroli przepływu, zaprojektowanym do bezpiecznej izolacji w systemach rurociągów. Jego podstawową funkcją jest umożliwienie lub całkowite zablokowanie przepływu płynu przez ruch liniowy zasuwy w kształcie klina, natomiast zintegrowany mechanizm blokujący w kształcie trójkąta umożliwia zabezpieczenie pozycji zaworu (otwartej lub zamkniętej) za pomocą kłódki. Zapobiega to nieautoryzowanemu lub przypadkowemu działaniu, zapewniając krytyczne bezpieczeństwo systemu, kontrolowany dostęp w celu konserwacji i precyzyjne zarządzanie przepływem w zastosowaniach, w których bezpieczeństwo operacyjne jest niezbędne, np. w obiektach użyteczności publicznej, usługach w budynkach komercyjnych i procesach przemysłowych.

Cecha produktu i zastosowanie

Zasuwa trójkątna z blokadą przeznaczona jest do bezpiecznego sterowania włączaniem/wyłączaniem w instalacjach wodociągowych i wodociągowych. Posiada trwały korpus zaworu i trójkątny mechanizm blokujący, który zapobiega nieuprawnionej obsłudze i manipulacji. Całkowicie otwarty zapewnia minimalny opór przepływu i niezawodne uszczelnienie. Zawór ten jest szeroko stosowany w miejskich sieciach wodociągowych, instalacjach budowlanych, systemach HVAC i rurociągach przemysłowych, gdzie wymagane jest bezpieczeństwo, kontrolowany dostęp i niezawodna izolacja.

Parametr produktu

Specyfikacja techniczna

① Wykonane z wysokiej jakości materiału miedzianego przy użyciu procesów tłoczenia na czerwono i kucia na gorąco.

② Zamykana zasuwa trójkątna współpracuje z mediami takimi jak woda, olej i gaz.

③ Temperatura robocza: -10°C ≤ t ≤ 120°C.

④ Maksymalne dopuszczalne ciśnienie robocze (PN): 16 barów.

Typ połączenia gwintowego

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

Skład materiału

Korpus zaworu, pokrywa, brama: HPb59-1

Element uszczelniający: EPDM

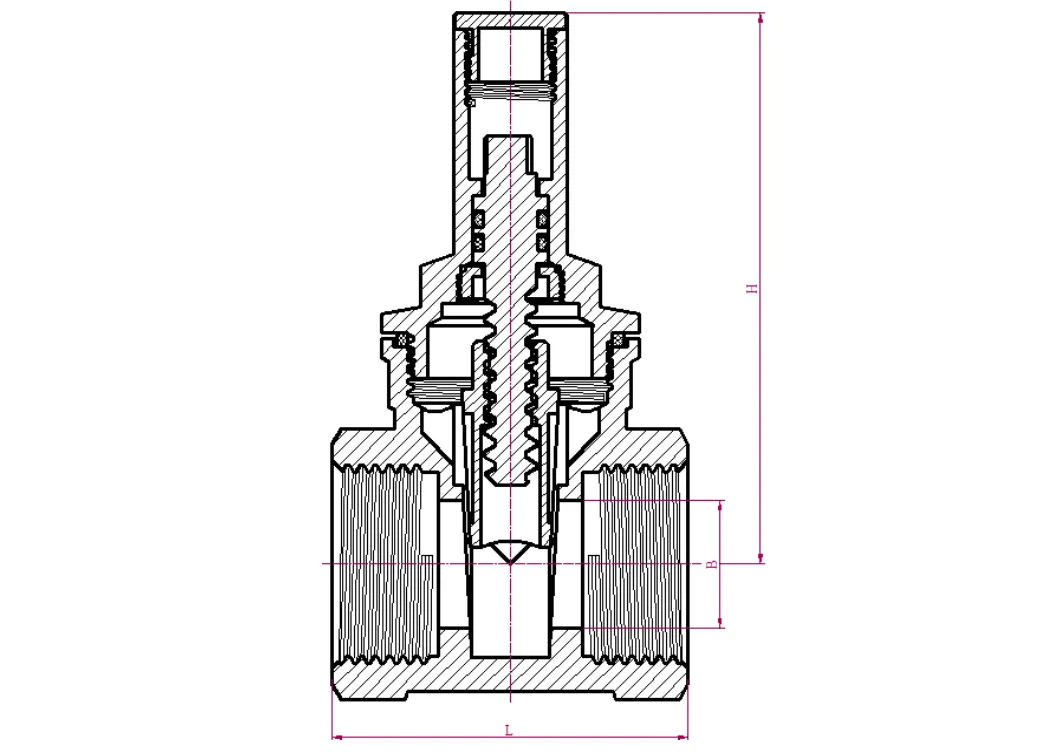

Wymiary produktu

Wytyczne dotyczące instalacji

1.1 W przypadku zasuw gwintowanych należy upewnić się, że podczas montażu i dokręcania zasuwa znajduje się w pozycji całkowicie zamkniętej. Materiały uszczelniające, takie jak taśma PTFE, powinny być czyste i wolne od zanieczyszczeń.

1.2 Podczas montażu zasuw gwintowanych należy zwrócić uwagę, aby rura była ustawiona prostopadle do powierzchni czołowej korpusu zaworu. Podczas dokręcania należy chwytać wyłącznie część sześciokątną lub ośmiokątną po tej samej stronie co gwint – nie chwytać części sześciokątnej lub ośmiokątnej znajdującej się po przeciwnej stronie. Moment montażowy nie powinien przekraczać 50 N·m dla DN15 i DN20 i nie powinien przekraczać 70 N·m dla DN25, aby uniknąć deformacji korpusu zaworu lub pogorszenia jego działania.

1.3 Podczas podłączania gwintowanej zasuwy do końca rury, gwint wewnętrzny może być stożkowy lub równoległy, ale gwint zewnętrzny musi być gwintem rurowym stożkowym. Nieprzestrzeganie może spowodować luźne połączenia i wycieki.

1.4 W tym punkcie powtarza się wymóg podany w sekcji 1.3: gwinty wewnętrzne mogą być stożkowe lub równoległe, natomiast gwinty zewnętrzne muszą być stożkowe, aby zapobiec wyciekom z luźnych połączeń.

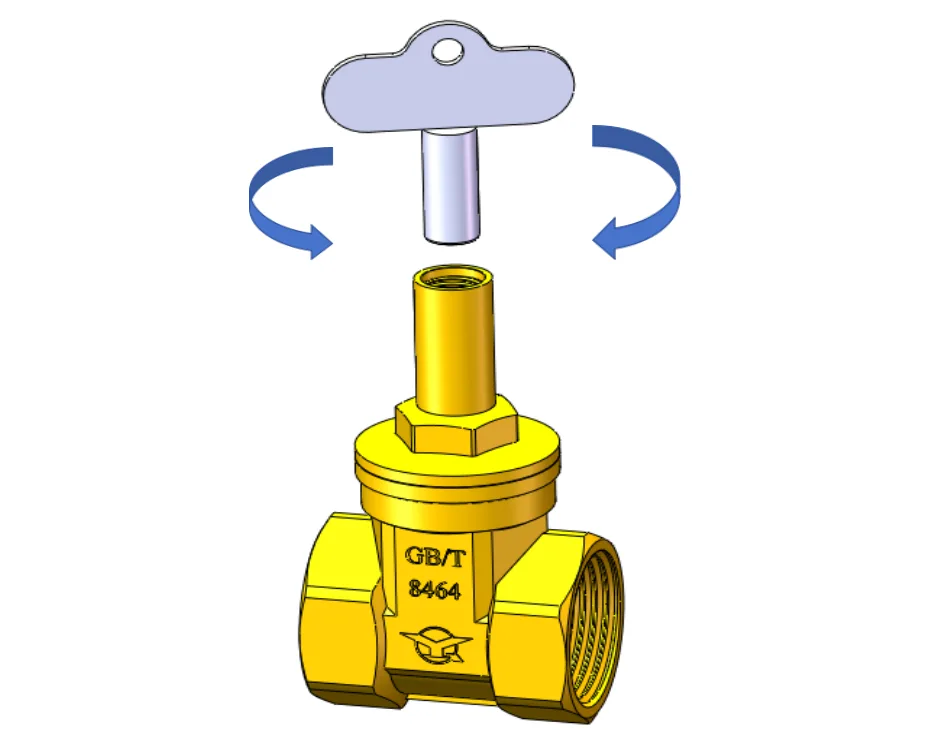

1.5 Aby uruchomić trójkątną zamykaną zasuwę: obrócić w prawo, aby zamknąć, i w lewo, aby otworzyć. Nie używaj żadnych dodatkowych narzędzi ani nadmiernej siły, gdyż może to spowodować uszkodzenie konstrukcji zaworu.

1.6 Zaleca się używanie zaworu wyłącznie w pozycji całkowicie otwartej lub całkowicie zamkniętej, aby przedłużyć jego żywotność. Zawór nie powinien być częściowo otwierany w celu dławienia i nie powinien być używany jako zawór końcowy.
