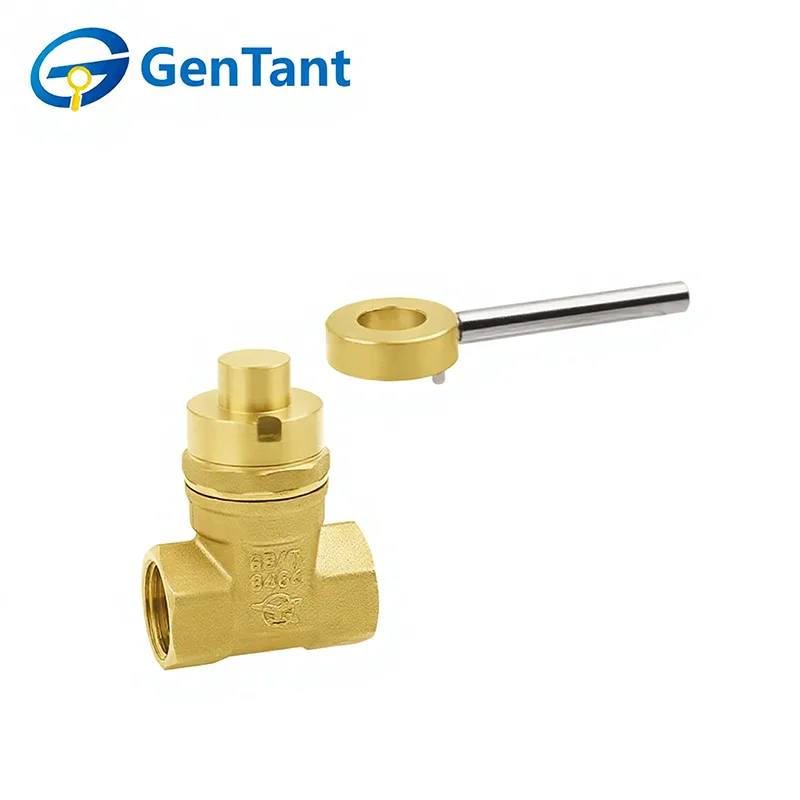

Zamykany zawór odcinający do średnich obciążeń

Zamykany zawór odcinający do średnich obciążeń to solidne urządzenie do kontroli przepływu, zaprojektowane z myślą o niezawodnym włączaniu i wyłączaniu w systemach rurociągów pod ciśnieniem. Jego podstawową funkcją jest zapewnienie całkowitej izolacji przepływu płynu – wody, oleju lub gazu – poprzez podnoszenie lub opuszczanie solidnej zasuwy na ścieżce przepływu. Cechą charakterystyczną jest zintegrowany mechanizm blokujący, często wyposażony w kłódkę lub zamykaną obudowę uchwytu, która zabezpiecza zawór w pozycji otwartej lub zamkniętej. Zapobiega to nieautoryzowanemu lub przypadkowemu działaniu, zapewniając integralność systemu, bezpieczeństwo i precyzyjne zarządzanie przepływem. Jest to kluczowy element konserwacji, protokołów bezpieczeństwa i kontrolowanego dostępu w różnych instalacjach.

Cecha produktu i zastosowanie

Zamykany zawór odcinający do średnich obciążeń przeznaczony jest do niezawodnego sterowania włączaniem/wyłączaniem w instalacjach wodnych i płynnych. Charakteryzuje się solidną obudową, płynną pracą bramy oraz blokowanym pokrętłem, które zapobiega nieuprawnionej obsłudze i zapewnia bezpieczeństwo. Dzięki dobrym właściwościom uszczelniającym i niskim oporom przepływu po całkowitym otwarciu jest szeroko stosowany w sieciach wodociągowych, systemach HVAC, rurociągach przemysłowych i instalacjach budowlanych, gdzie wymagany jest kontrolowany dostęp i niezawodna izolacja.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Czynniki robocze: woda, olej, gazy niekorozyjne i niepalne

Temperatura pracy: -10°C ≤ T ≤ 120°C

Gwint jest zgodny z normą ISO 228

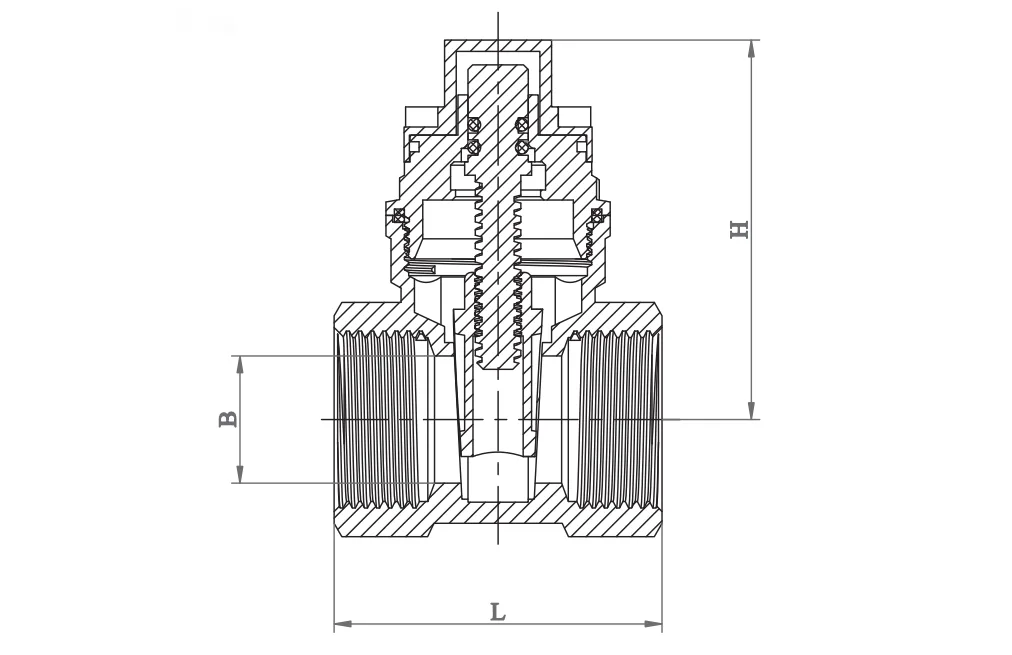

Wymiary produktu

Wytyczne dotyczące instalacji

1. Przed zamontowaniem zaworu dokładnie oczyścić i przygotować instalację rurową.

2.Przed montażem usuń wszelkie zaślepki ochronne i sprawdź porty zaworów i powierzchnie gniazd, aby upewnić się, że są czyste.

3. Zapewnij odpowiednie podparcie zaworu, aby uniknąć naprężeń powodowanych przez łączące się rurociągi.

4. Upewnij się, że wartości znamionowe ciśnienia i temperatury zaworu są odpowiednie dla zamierzonych warunków pracy.

5.Przed oddaniem zaworu do użytku przełącz go całkowicie z otwartego na zamknięty, aby sprawdzić jego płynność.

6. Po montażu sprawdzić, czy nakrętka uszczelniająca jest prawidłowo dokręcona.

7. W przypadku zasuw zamykanych do średnich obciążeń zaleca się montaż z trzpieniem ustawionym pionowo i uchwytem sterującym na górze.

Instrukcja obsługi

Zasuwy są obsługiwane ręcznie. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć i zgodnie z ruchem wskazówek zegara, aby zamknąć.

Kontrola i konserwacja

1. Rutynowa kontrola i konserwacja zapobiegawcza na ogół nie są wymagane, poza okazjonalną regulacją uszczelnienia trzpienia i okresową zmianą położenia zaworu z otwartego na zamknięty.

2. Jeżeli wystąpi nieszczelność dławnicy, dokręcić nakrętkę dławnicy w kierunku zgodnym z ruchem wskazówek zegara o około ćwierć obrotu — lub do momentu ustania wycieku — aby zwiększyć nacisk uszczelniający na uszczelkę trzpienia. Nigdy nie należy ponownie uszczelniać zaworu, gdy znajduje się on pod ciśnieniem w układzie.

3.Podczas wymiany trzpienia zaworu należy również wymienić materiał uszczelniający.

Części zamienne

W normalnych warunkach pracy rzadko potrzebne są części zamienne. Zalecane części zamienne do każdego typu zaworu to: Uchwyt, nakrętka uchwytu, dławnica, dławik, nakrętka uszczelniająca.

Zamawiając części, należy podać numer figurki zaworu, rozmiar, wymaganą część i przybliżony wiek.
