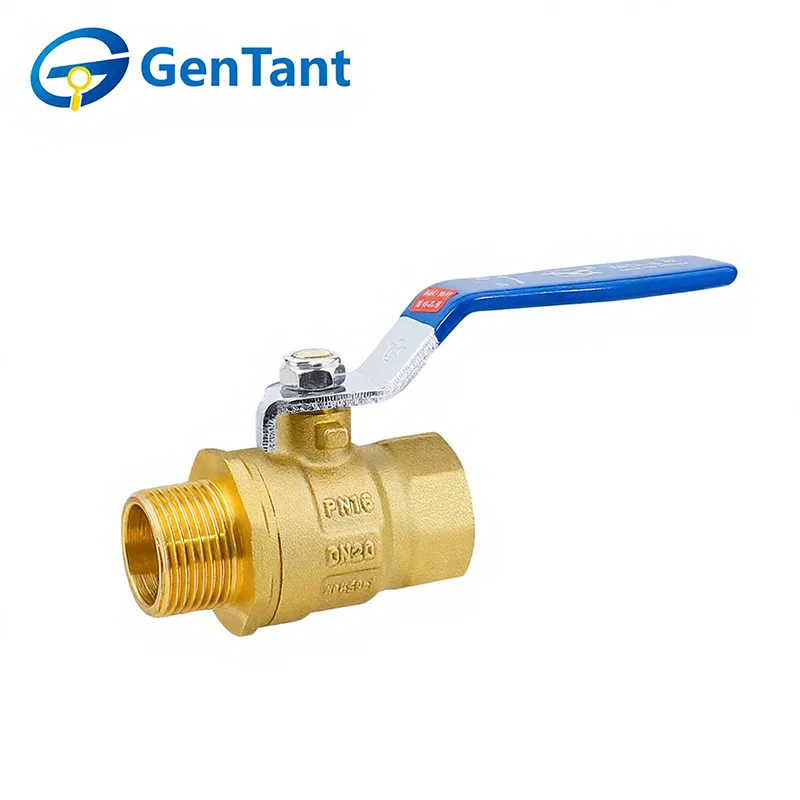

Zawór kulowy z gwintem męskim i żeńskim

Zawór kulowy z gwintem męskim i żeńskim to bardzo praktyczny i wszechstronny ćwierćobrotowy zawór odcinający, zaprojektowany do elastycznego łączenia w gwintowanych systemach rurowych. Jego podstawową funkcją jest zapewnienie niezawodnej kontroli włączania i wyłączania przepływu płynu poprzez obrót kuli z otworem przelotowym o 90 stopni. Ta prosta operacja zapewnia pełny przepływ w stanie otwartym i dobre uszczelnienie w stanie zamkniętym. Cechą charakterystyczną projektu jest połączenie jednego końca z gwintem męskim (zewnętrznym) i jednego końca gwintowanego żeńskiego (wewnętrznego), dzięki czemu może on służyć jako bezpośredni adapter pomiędzy różnie skonfigurowanymi rurami lub łącznikami, upraszczając instalację i zmniejszając potrzebę stosowania dodatkowych złączy w instalacjach wodno-kanalizacyjnych, gazowych, wodnych i płynach przemysłowych.

Cecha produktu i zastosowanie

Zawory kulowe z gwintem zewnętrznym i wewnętrznym mają jeden koniec z gwintem wewnętrznym i jeden koniec z gwintem zewnętrznym, co pozwala na wszechstronne, bezpośrednie połączenie między różnymi łącznikami rurowymi i urządzeniami. Taka konstrukcja minimalizuje potrzebę stosowania dodatkowych adapterów, oszczędzając miejsce i redukując potencjalne punkty wycieków. Są szeroko stosowane w przyłączach kotłów mieszkaniowych, instalacjach wodomierzy i rozdzielaczach HVAC. Ich szybkie działanie ćwierćobrotowe zapewnia wykonawcom i instalatorom skuteczną kontrolę przepływu.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Czynnik roboczy: woda, olej, gazy niekorozyjne i niepalne

Temperatura pracy: -10°C ≤ T ≤ 120°C

Gwint zgodny z normą ISO 228

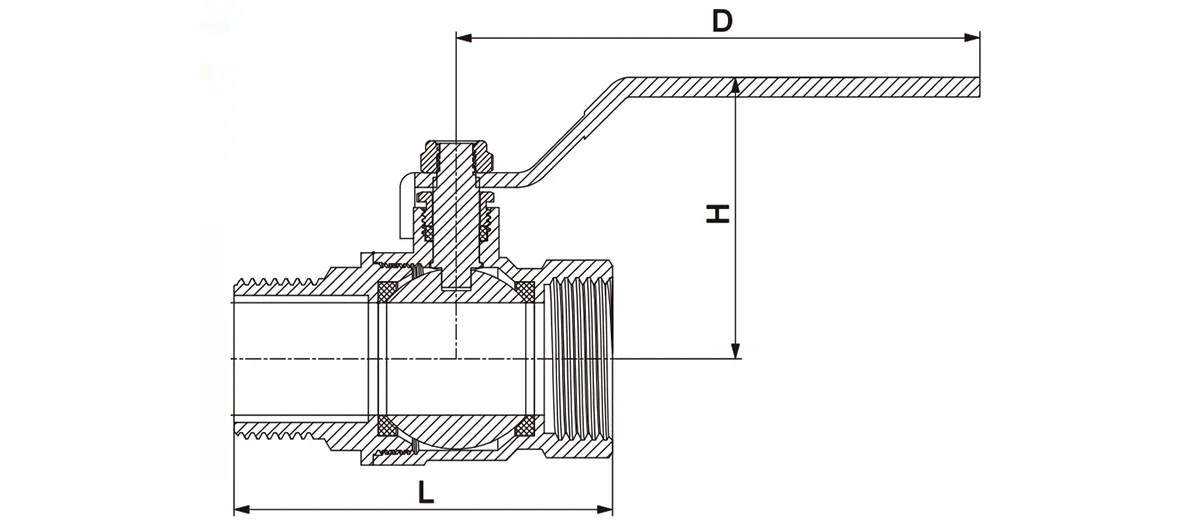

Wymiary produktu

Cechy i zalety produktu

Zawory kulowe GenTant z gwintem zewnętrznym i żeńskim zostały zaprojektowane z myślą o szybkim odcinaniu i niezawodnej aktywacji przepływu.

Materiał najwyższej jakości: wykonany z wysokiej jakości mosiądzu HPb59-1 (norma krajowa).

Optymalny przepływ: Zapewnia najniższy możliwy opór przepływu (efektywnie zero).

Wysoka wydajność: Wytrzymuje wysokie różnice ciśnień podczas zamykania.

Szybkie działanie: wybrane modele charakteryzują się szybkością otwierania/zamykania od 0,05 s do 0,1 s, idealną do systemów zautomatyzowanych.

Kompaktowa konstrukcja: Lekka i zajmująca mało miejsca, co ułatwia integrację z różnymi sieciami rurociągów.

Wytyczne dotyczące instalacji

Aby zapewnić długotrwałe działanie i zapobiec uszkodzeniom konstrukcji, montaż musi zostać wykonany przez wykwalifikowanych specjalistów.

Przygotowanie: Upewnij się, że instalacja rurowa jest czysta. Zdejmij zatyczki ochronne i sprawdź, czy w portach nie ma zanieczyszczeń.

Wyrównanie: Upewnij się, że rury łączące są idealnie wyrównane. Nadmierna niewspółosiowość powoduje naprężenia montażowe, które mogą uszkodzić zawór.

Prawidłowe oprzyrządowanie: Użyj klucza lub szczypiec do rur z odpowiednim momentem obrotowym na sześciokątnej lub ośmiokątnej części zaworu znajdującej się najbliżej dokręcanego gwintu. Nigdy nie przykładaj siły do ​​przeciwnego końca, ponieważ może to zdeformować korpus.

Uszczelnianie gwintów: Uszczelniacz PTFE stosować wyłącznie na gwinty rur. Postępuj zgodnie z normami ISO 228 dotyczącymi długości gwintu; nie dokręcaj zbyt mocno, ponieważ „dokręcanie” gwintu może spowodować uszkodzenie wewnętrznych powierzchni uszczelniających.

Podparcie systemu: Zapewnić odpowiednie podparcie, aby zapobiec obciążaniu zaworu przez ciężar rurociągu.

Kontrola przed serwisem: Sprawdź, czy wartości znamionowe ciśnienia i temperatury odpowiadają systemowi, a następnie przed oddaniem do użytku całkowicie przełącz zawór (otwarty/zamknięty).

Instrukcja obsługi

Funkcja: Zawory kulowe z gwintem zewnętrznym i żeńskim są przeznaczone wyłącznie do włączania i wyłączania. Muszą być całkowicie otwarte lub całkowicie zamknięte i nie należy ich używać do dławienia (regulacji przepływu).

Mechanizm: Są to zawory dwukierunkowe. Położenie uchwytu wskazuje kierunek przepływu.

Zapobieganie uderzeniom wodnym: Nie zamykaj zaworu zbyt gwałtownie, aby uniknąć efektu „uderzenia wodnego” (nagłego wzrostu ciśnienia).

Użycie uchwytu: Należy używać wyłącznie dostarczonego fabrycznie uchwytu. Nigdy nie używaj przedłużek w celu zwiększenia dźwigni, ponieważ nadmierny moment obrotowy spowoduje uszkodzenie elementów wewnętrznych.

Kontrola i konserwacja

Ogólna pielęgnacja: Regularna konserwacja jest zwykle niepotrzebna poza okazjonalną jazdą na rowerze i sprawdzaniem uszczelnienia mostka.

Filtracja: Zdecydowanie zaleca się zainstalowanie filtra na wlocie systemu w celu ochrony wewnętrznego uszczelnienia zaworu.

Kontrola wycieków: Jeżeli wystąpi wyciek z trzpienia, dokręć nakrętkę uszczelniającą w kierunku zgodnym z ruchem wskazówek zegara o 1/4 obrotu. Uszczelnienie PTFE zostało zaprojektowane w celu kompensacji.

Ostrzeżenie dotyczące bezpieczeństwa: Nigdy nie próbuj przepakowywać ani demontować zaworu, gdy system jest pod ciśnieniem. Zawsze najpierw zmniejsz ciśnienie.

Zakaz demontażu: Nie zalecamy demontażu zaworów dwuczęściowych w celu wymiany części, ponieważ zwykle zagraża to integralności korpusu/złączki.
