W jaki sposób kołnierzowy zawór zwrotny zapobiega przepływowi zwrotnemu w systemach rurociągów?

W przemysłowych systemach rurociągów zapobieganie przepływowi wstecznemu ma kluczowe znaczenie dla utrzymania bezpieczeństwa systemu, ochrony sprzętu i zapewnienia stabilności procesu. AZawór zwrotny kołnierzowyto powszechnie stosowane rozwiązanie, które automatycznie umożliwia przepływ płynu w jednym kierunku, blokując jednocześnie przepływ wsteczny. To proste, ale skuteczne urządzenie odgrywa kluczową rolę w branżach takich jak uzdatnianie wody, przetwarzanie chemiczne, ropa naftowa i wytwarzanie energii.

W przeciwieństwie do zaworów ręcznych, zawory zwrotne kołnierzowe działają automatycznie pod wpływem ciśnienia przepływającego medium. Kiedy płyn przepływa we właściwym kierunku, wewnętrzny dysk otwiera się; w przypadku odwrócenia przepływu lub spadku ciśnienia dysk zamyka się natychmiast, zapobiegając przepływowi wstecznemu i chroniąc sprzęt znajdujący się przed zaworem.

Podsumowanie artykułu

W tym artykule wyjaśniono, jak działa kołnierzowy zawór zwrotny, jego elementy konstrukcyjne, zalety, uwagi dotyczące instalacji i typowe zastosowania przemysłowe. Podkreśla również, jak wybór właściwej konstrukcji zaworu może rozwiązać typowe problemy związane z rurociągami, takie jak uszkodzenie pompy, skoki ciśnienia i zanieczyszczenie.

Spis treści

• Wprowadzenie do kołnierzowych zaworów zwrotnych
• Zasada działania kołnierzowego zaworu zwrotnego
• Główne elementy kołnierzowego zaworu zwrotnego
• Kluczowe parametry techniczne
• Zalety stosowania kołnierzowych zaworów zwrotnych
• Typowe zastosowania przemysłowe
• Jak wybrać odpowiedni zawór zwrotny kołnierzowy
• Wskazówki dotyczące instalacji i konserwacji
• Często zadawane pytania
• Wniosek

Wprowadzenie do kołnierzowych zaworów zwrotnych

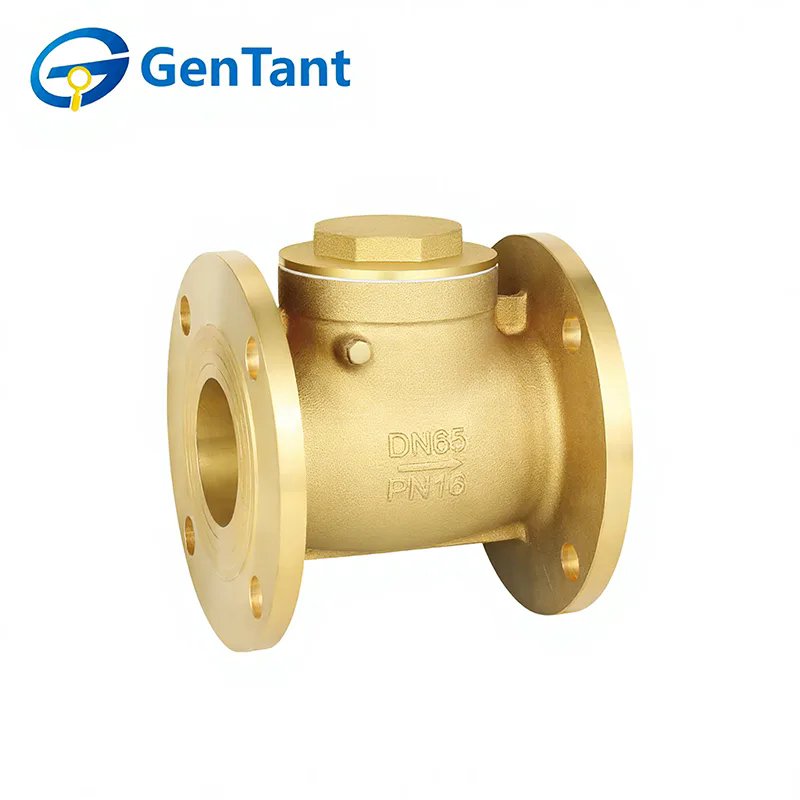

Kołnierzowy zawór zwrotny to rodzaj zaworu zwrotnego zaprojektowanego z połączeniami kołnierzowymi na obu końcach, dzięki czemu można go przykręcić bezpośrednio do kołnierzy rurociągu. Ta metoda łączenia zapewnia wysoką skuteczność uszczelniania i jest szczególnie odpowiednia dla średnich i dużych rurociągów pracujących w warunkach wyższego ciśnienia. :contentReference[oaicite:1]{index=1}

Główną funkcją kołnierzowego zaworu zwrotnego jest umożliwienie przepływu płynu w jednym kierunku i automatyczne zatrzymanie przepływu wstecznego. Zapobiega to problemom takim jak uszkodzenie pompy, uderzenie wodne lub zanieczyszczenie procesów poprzedzających. :contentReference[oaicite:2]{index=2}

Ze względu na swoją niezawodność i trwałość, kołnierzowe zawory zwrotne są szeroko stosowane w instalacjach wodnych, zakładach petrochemicznych, oczyszczalniach ścieków i przemysłowych liniach produkcyjnych.

Zasada działania kołnierzowego zaworu zwrotnego

Działanie kołnierzowego zaworu zwrotnego opiera się na różnicach ciśnień pomiędzy wlotem i wylotem rurociągu.

• Gdy płyn przepływa we właściwym kierunku, ciśnienie powoduje otwarcie dysku zaworu.
• Dysk unosi się lub odchyla od gniazda zaworu, umożliwiając przepływ medium.
• Jeśli przepływ zatrzymuje się lub odwraca, ciśnienie wsteczne wpycha dysk z powrotem na gniazdo.
• Zawór zamyka się automatycznie i blokuje przepływ wsteczny.

Ten automatyczny mechanizm sprawia, że ​​nie jest wymagane zewnętrzne zasilanie ani obsługa ręczna. Zawór natychmiast reaguje na zmiany ciśnienia w układzie, zapewniając ciągłą ochronę pomp, sprężarek i innego krytycznego sprzętu. :contentReference[oaicite:3]{index=3}

Główne elementy kołnierzowego zaworu zwrotnego

Zrozumienie wewnętrznej struktury kołnierzowego zaworu zwrotnego pomaga inżynierom wybrać właściwy model dla ich systemu rurociągów.

Większość przemysłowych zaworów zwrotnych kołnierzowych jest produkowana z trwałych materiałów, takich jak żeliwo, stal węglowa lub stal nierdzewna, aby wytrzymać ciśnienie, temperaturę i media korozyjne. :contentReference[oaicite:4]{index=4}

Kluczowe parametry techniczne

Wybierając kołnierzowy zawór zwrotny, inżynierowie muszą wziąć pod uwagę kilka parametrów technicznych, aby zapewnić kompatybilność z systemem rurociągów.

• Średnica nominalna (DN)
• Ciśnienie znamionowe (PN lub klasa)
• Temperatura pracy
• Materiał korpusu i dysku
• Materiał uszczelnienia
• Standard połączenia (ANSI, DIN, JIS)

Zalety stosowania kołnierzowych zaworów zwrotnych

Wiele obiektów przemysłowych preferuje kołnierzowe zawory zwrotne, ponieważ zapewniają niezawodne działanie i łatwą konserwację.

• Automatyczne działanie– Nie wymaga ręcznego sterowania ani zasilania.
• Skuteczne zapobieganie przepływom wstecznym– Chroni pompy i sprężarki.
• Solidne połączenie rurociągowe– Połączenia kołnierzowe zapewniają stabilne uszczelnienie.
• Łatwa konserwacja– Zawór można zdemontować bez przecinania rurociągu.
• Szeroka kompatybilność przemysłowa– Nadaje się do różnych warunków ciśnienia i temperatury.

Te zalety sprawiają, że kołnierzowe zawory zwrotne są niezbędnymi elementami nowoczesnych przemysłowych systemów rurociągów.

Typowe zastosowania przemysłowe

Zawory zwrotne kołnierzowe są powszechnie instalowane w wielu instalacjach przemysłowych, gdzie kluczowe znaczenie ma zapobieganie przepływowi wstecznemu.

• Instalacje zaopatrzenia w wodę i uzdatniania wody
• Rurociągi naftowe i gazowe
• Systemy przetwarzania chemicznego
• Rurociągi parowe i kotłowe
• Linie do przetwórstwa spożywczego i farmaceutycznego
• Obiekty wytwarzające energię

Na przykład w systemach pompowych zawór jest często instalowany na przewodzie tłocznym, aby zapobiec przedostawaniu się wody z powrotem do pompy, gdy przestaje ona działać.

Jak wybrać odpowiedni zawór zwrotny kołnierzowy

Wybór odpowiedniego modelu zaworu wymaga dokładnej oceny warunków instalacji. Zawsze należy wziąć pod uwagę następujące czynniki:

• Ciśnienie i temperatura rurociągu
• Rodzaj cieczy lub gazu
• Orientacja instalacji (pozioma lub pionowa)
• Wymagana skuteczność uszczelnienia
• Dostępność konserwacji
• Obowiązujące standardy branżowe

Odpowiednio dobrany zawór zapewnia stabilną pracę i zapobiega problemom takim jak wibracje tarczy, utrata ciśnienia czy przedwczesne zużycie.

Wskazówki dotyczące instalacji i konserwacji

• Zamontować zawór zgodnie ze strzałką kierunku przepływu na korpusie.
• Przed montażem upewnić się, że powierzchnie kołnierzy są czyste.
• Podczas dokręcania śrub kołnierza należy używać odpowiednich uszczelek i odpowiedniego momentu obrotowego.
• Unikaj instalowania zaworu w miejscach, w których mogą gromadzić się zanieczyszczenia.
• Sprawdzaj okresowo pod kątem zużycia, korozji lub uszkodzeń uszczelek.

Prawidłowy montaż znacznie poprawia niezawodność i żywotność zaworu.

Często zadawane pytania

P1: Jaka jest różnica między kołnierzowym zaworem zwrotnym a gwintowanym zaworem zwrotnym?

Zawory zwrotne kołnierzowe wykorzystują połączenia śrubowe pomiędzy kołnierzami rur, dzięki czemu idealnie nadają się do większych rurociągów i systemów o wyższym ciśnieniu. Gwintowane zawory zwrotne są zwykle stosowane w mniejszych rurociągach.

P2: Czy kołnierzowy zawór zwrotny można zainstalować pionowo?

Tak, ale kierunek montażu zależy od typu zaworu. Zawory zwrotne klapowe są zwykle instalowane poziomo, natomiast zawory zwrotne podnoszące mogą pracować w rurociągach pionowych.

P3: Co powoduje uderzenie wodne w zaworach zwrotnych?

Uderzenie wodne występuje, gdy zawór zamyka się zbyt szybko z powodu nagłego odwrócenia przepływu. Stosowanie zaworów zwrotnych ze wspomaganiem sprężynowym lub odpowiednia konstrukcja systemu może pomóc w ograniczeniu tego problemu.

P4: Jak długo wytrzymuje kołnierzowy zawór zwrotny?

Przy właściwym doborze materiałów i konserwacji przemysłowe zawory zwrotne mogą działać niezawodnie przez wiele lat w wymagających środowiskach.

Wniosek

Kołnierzowy zawór zwrotny jest kluczowym elementem nowoczesnych systemów rurociągów, zapewniającym bezpieczny przepływ cieczy w jednym kierunku, zapobiegając jednocześnie kosztownym problemom z przepływem zwrotnym. Rozumiejąc zasadę działania, strukturę i wymagania aplikacji, inżynierowie i kierownicy obiektów mogą wybrać odpowiedni zawór, aby poprawić niezawodność systemu i wydajność operacyjną.
