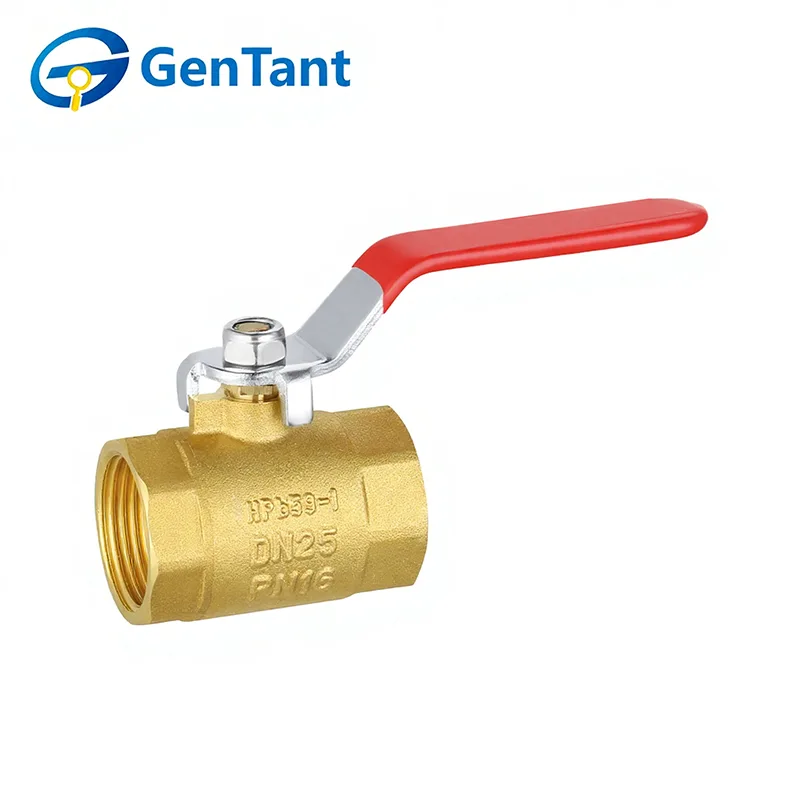

Zawór kulowy z gwintem wewnętrznym

Zawór kulowy z gwintem żeńskim to wysoce wszechstronne i wydajne urządzenie odcinające o ćwierć obrotu, zaprojektowane z myślą o niezawodnym sterowaniu włączaniem/wyłączaniem w szerokiej gamie systemów płynów. Jego podstawową funkcją jest rozpoczynanie lub zatrzymywanie przepływu poprzez obrót wydrążonej, perforowanej kuli o 90 stopni w korpusie zaworu. W pozycji otwartej otwór jest ustawiony w jednej linii z rurociągiem, zapewniając pełny, niezakłócony przepływ przy minimalnym spadku ciśnienia; po zamknięciu pełna strona kuli całkowicie blokuje ścieżkę przepływu. Wyposażony w gwinty wewnętrzne (żeńskie) na portach, jest przeznaczony do bezpośredniego łączenia z rurami lub kształtkami z gwintem zewnętrznym (zewnętrznym), zapewniając kompaktowe, solidne i odporne na wycieki uszczelnienie, idealne do zastosowań wymagających częstej pracy.

Cecha produktu i zastosowanie

Zawory kulowe z gwintem wewnętrznym posiadają gwint wewnętrzny na obu końcach, co pozwala na bezpieczne, bezpośrednie połączenie z rurami z gwintem zewnętrznym bez dodatkowych złączek. Ich zwarta, ćwierćobrotowa konstrukcja zapewnia szybkie odcięcie i niezawodną, ​​szczelną pracę. W sektorach mieszkaniowym i komercyjnym są niezbędne w instalacjach wody pitnej, systemach HVAC i instalacjach gazowych. Łatwość montażu sprawia, że ​​są one najlepszym wyborem dla wykonawców prac konserwacyjnych.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Medium robocze: Woda

Temperatura pracy: -10°C ≤ T ≤ 80°C

Gwint zgodny z normą ISO 228

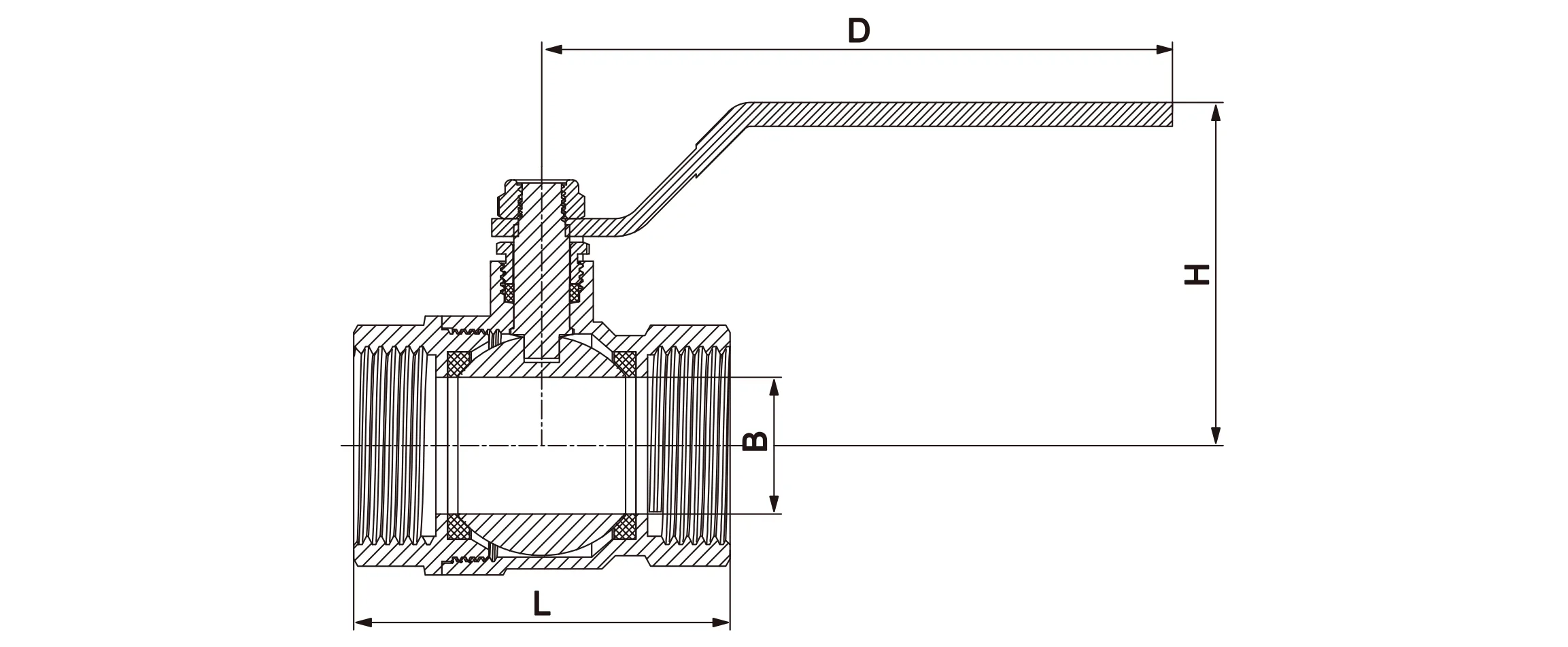

Wymiary produktu

Cechy i zalety produktu

Zawory kulowe GenTant z gwintem wewnętrznym zostały zaprojektowane z myślą o szybkim odcinaniu i niezawodnej aktywacji przepływu.

Materiał najwyższej jakości: wykonany z wysokiej jakości mosiądzu HPb59-1 (norma krajowa).

Optymalny przepływ: Zapewnia najniższy możliwy opór przepływu (efektywnie zero).

Wysoka wydajność: Wytrzymuje wysokie różnice ciśnień podczas zamykania.

Szybkie działanie: wybrane modele charakteryzują się szybkością otwierania/zamykania od 0,05 s do 0,1 s, idealną do systemów zautomatyzowanych.

Kompaktowa konstrukcja: Lekka i zajmująca mało miejsca, co ułatwia integrację z różnymi sieciami rurociągów.

Wytyczne dotyczące instalacji

Aby zapewnić długotrwałe działanie i zapobiec uszkodzeniom konstrukcji, montaż musi zostać wykonany przez wykwalifikowanych specjalistów.

Przygotowanie: Upewnij się, że instalacja rurowa jest czysta. Zdejmij zatyczki ochronne i sprawdź, czy w portach nie ma zanieczyszczeń.

Wyrównanie: Upewnij się, że rury łączące są idealnie wyrównane. Nadmierna niewspółosiowość powoduje naprężenia montażowe, które mogą uszkodzić zawór.

Prawidłowe oprzyrządowanie: Użyj klucza lub szczypiec do rur z odpowiednim momentem obrotowym na sześciokątnej lub ośmiokątnej części zaworu znajdującej się najbliżej dokręcanego gwintu. Nigdy nie przykładaj siły do ​​przeciwnego końca, ponieważ może to zdeformować korpus.

Uszczelnianie gwintów: Uszczelniacz PTFE stosować wyłącznie na gwinty rur. Postępuj zgodnie z normami ISO 228 dotyczącymi długości gwintu; nie dokręcaj zbyt mocno, ponieważ „dokręcanie” gwintu może spowodować uszkodzenie wewnętrznych powierzchni uszczelniających.

Podparcie systemu: Zapewnić odpowiednie podparcie, aby zapobiec obciążaniu zaworu przez ciężar rurociągu.

Kontrola przed serwisem: Sprawdź, czy wartości znamionowe ciśnienia i temperatury odpowiadają systemowi, a następnie przed oddaniem do użytku całkowicie przełącz zawór (otwarty/zamknięty).

Instrukcja obsługi

Funkcja: Zawory kulowe z gwintem wewnętrznym są przeznaczone wyłącznie do włączania i wyłączania. Muszą być całkowicie otwarte lub całkowicie zamknięte i nie należy ich używać do dławienia (regulacji przepływu).

Mechanizm: Są to zawory dwukierunkowe. Położenie uchwytu wskazuje kierunek przepływu.

Zapobieganie uderzeniom wodnym: Nie zamykaj zaworu zbyt gwałtownie, aby uniknąć efektu „uderzenia wodnego” (nagłego wzrostu ciśnienia).

Użycie uchwytu: Należy używać wyłącznie dostarczonego fabrycznie uchwytu. Nigdy nie używaj przedłużek w celu zwiększenia dźwigni, ponieważ nadmierny moment obrotowy spowoduje uszkodzenie elementów wewnętrznych.

Kontrola i konserwacja

Ogólna pielęgnacja: Regularna konserwacja jest zwykle niepotrzebna poza okazjonalną jazdą na rowerze i sprawdzaniem uszczelnienia mostka.

Filtracja: Zdecydowanie zaleca się zainstalowanie filtra na wlocie systemu w celu ochrony wewnętrznego uszczelnienia zaworu.

Kontrola wycieków: Jeżeli wystąpi wyciek z trzpienia, dokręć nakrętkę uszczelniającą w kierunku zgodnym z ruchem wskazówek zegara o 1/4 obrotu. Uszczelnienie PTFE zostało zaprojektowane w celu kompensacji.

Ostrzeżenie dotyczące bezpieczeństwa: Nigdy nie próbuj przepakowywać ani demontować zaworu, gdy system jest pod ciśnieniem. Zawsze najpierw zmniejsz ciśnienie.

Zakaz demontażu: Nie zalecamy demontażu zaworów dwuczęściowych w celu wymiany części, ponieważ zwykle zagraża to integralności korpusu/złączki.
