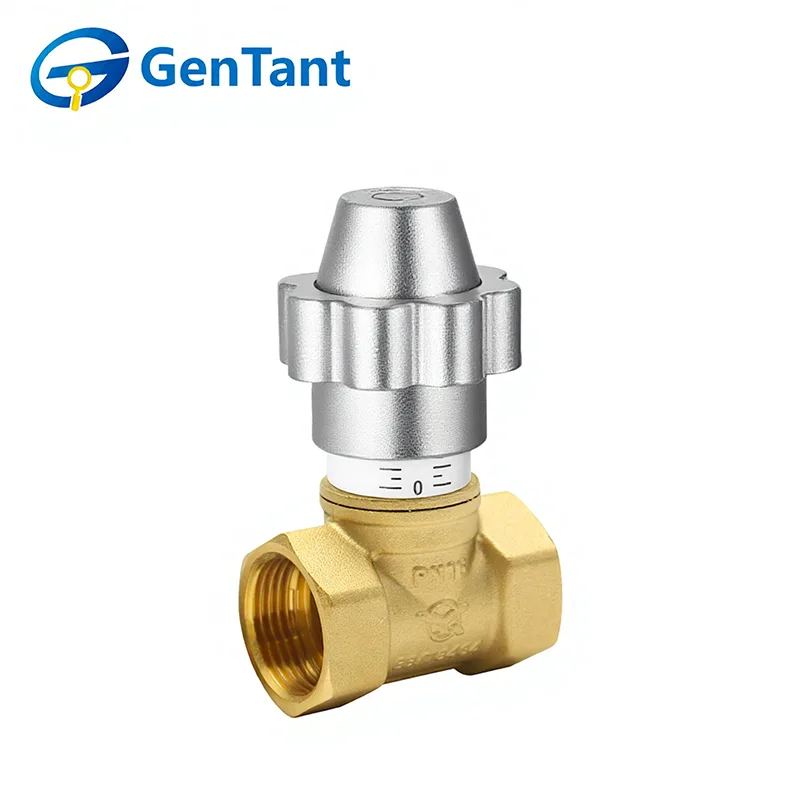

Zawór kulowy sterujący przepływem z blokadą magnetyczną

Zawór kulowy sterujący przepływem z blokadą magnetyczną to zaawansowane, wielofunkcyjne urządzenie zaprojektowane z myślą o bezpiecznym i precyzyjnym zarządzaniu płynami. Łączy w sobie podstawowe możliwości dławienia i precyzyjnej regulacji standardowego zaworu kulowego z zabezpieczeniem odpornym na manipulacje. Jego podstawową funkcją jest umożliwienie operatorowi dokładnego ustawienia i utrzymania określonego natężenia przepływu lub ciśnienia poprzez liniowy ruch dysku lub grzyba. Zintegrowana blokada magnetyczna zabezpiecza mechanizm regulacyjny zaworu, zapobiegając nieupoważnionym lub przypadkowym zmianom ustawionego położenia. Zapewnia to długoterminową równowagę systemu, efektywność energetyczną i integralność operacyjną, dzięki czemu idealnie nadaje się do krytycznych zastosowań w systemach HVAC, ciepłownictwie i usługach w budynkach komercyjnych, gdzie ustawienia muszą być niezawodnie utrzymywane.

Cecha produktu i zastosowanie

Zawór kulowy sterujący przepływem z blokadą magnetyczną jest wyposażony w specjalistyczny magnetyczny mechanizm blokujący, który zapobiega nieupoważnionym zmianom, co czyni go najlepszym wyborem dla budynków użyteczności publicznej i rezydencji wielorodzinnych. Łączy w sobie precyzyjną regulację dławienia i przepływu ze zwiększonym bezpieczeństwem; regulację zaworu można przeprowadzić wyłącznie za pomocą dedykowanego klucza magnetycznego. Jest to idealne rozwiązanie do zapobiegania kradzieży wody i zapewniania spójnego równoważenia we wspólnych sieciach HVAC lub wodno-kanalizacyjnych.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Medium robocze: woda, olej, para

Temperatura pracy: -20°C ≤ T ≤ 150°C

Gwint zgodny z normą ISO 228

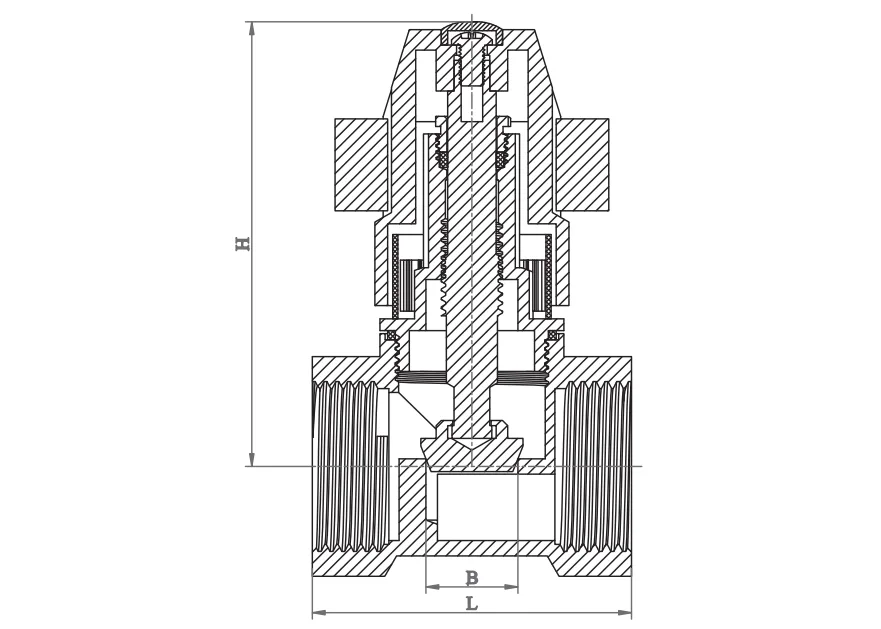

Wymiary produktu

Wytyczne dotyczące instalacji

1. Przed zamontowaniem zaworu dokładnie oczyścić i przygotować instalację rurową.

2. Przed instalacją usuń wszelkie zaślepki ochronne i sprawdź porty zaworów i powierzchnie gniazd, aby upewnić się, że są czyste.

3. Zapewnij odpowiednie podparcie zaworu, aby uniknąć naprężeń powodowanych przez łączące się rurociągi.

4. Upewnij się, że wartości znamionowe ciśnienia i temperatury zaworu są odpowiednie dla zamierzonych warunków pracy.

5.Przed oddaniem zaworu do użytku przełącz go całkowicie z otwartego na zamknięty, aby sprawdzić jego płynność.

6. Po montażu sprawdzić, czy nakrętka uszczelniająca jest prawidłowo dokręcona.

7. W przypadku zasuw i zaworów grzybkowych zaleca się montaż z trzpieniem w pozycji pionowej i uchwytem sterującym na górze.

Instrukcja obsługi

1. Zasuwy i zawory kulowe są obsługiwane ręcznie. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć i zgodnie z ruchem wskazówek zegara, aby zamknąć.

Kontrola i konserwacja

2. Rutynowa kontrola i konserwacja zapobiegawcza na ogół nie są wymagane, poza okazjonalną regulacją uszczelnienia trzpienia i okresową zmianą położenia zaworu z otwartego na zamknięty.

3. Jeżeli wystąpi nieszczelność dławnicy, dokręcić nakrętkę dławnicy w kierunku zgodnym z ruchem wskazówek zegara o około ćwierć obrotu — lub do momentu ustania wycieku — aby zwiększyć nacisk uszczelniający na uszczelkę trzpienia. Nigdy nie należy ponownie uszczelniać zaworu, gdy znajduje się on pod ciśnieniem w układzie.

4.Podczas wymiany trzpienia zaworu należy również wymienić materiał uszczelniający.

Części zamienne

W normalnych warunkach pracy rzadko potrzebne są części zamienne. Zalecane części zamienne do każdego typu zaworu obejmują:

Zawory kulowe: uchwyt, nakrętka uchwytu, uszczelnienie, dławik, nakrętka uszczelnienia, dysk i gniazdo.

Zamawiając części, należy podać numer figurki zaworu, rozmiar, wymaganą część i przybliżony wiek.
