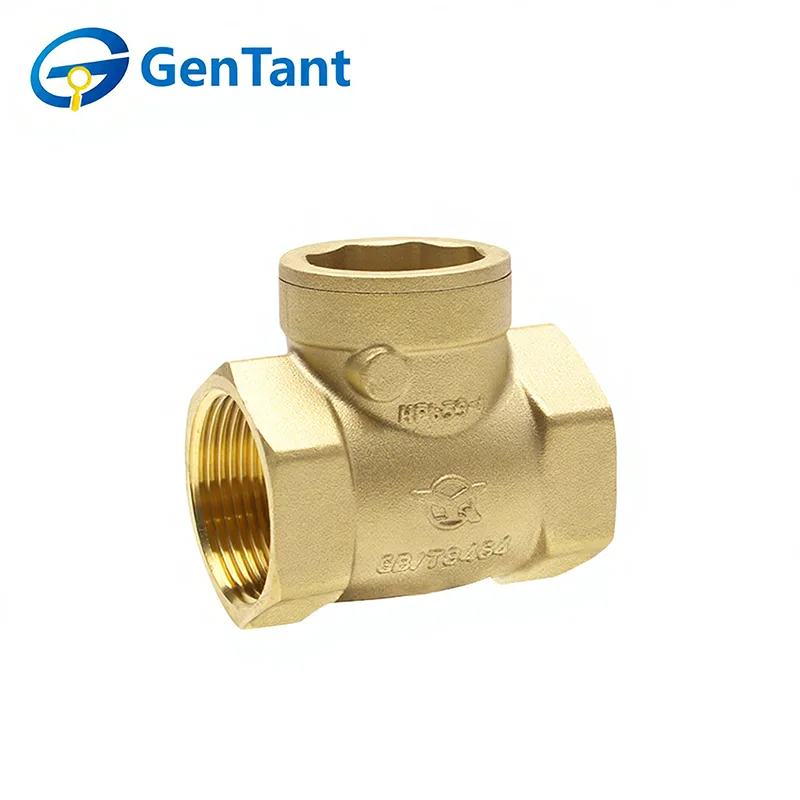

Poziomy zawór zwrotny

Poziomy zawór zwrotny to krytyczne urządzenie kontrolujące przepływ, zaprojektowane tak, aby umożliwiać przepływ płynu w jednym kierunku, automatycznie zapobiegając przepływowi wstecznemu lub przepływowi zwrotnemu w systemie rurociągów. Jego podstawową funkcją jest ochrona pomp, sprężarek i innego wrażliwego sprzętu przed uszkodzeniami spowodowanymi skokami ciśnienia lub odwrotną cyrkulacją w przypadku zatrzymania przepływu. Zapewniając przepływ jednokierunkowy, utrzymuje wydajność systemu, zapobiega uderzeniom hydraulicznym i zabezpiecza integralność procesów w zastosowaniach, od zaopatrzenia w wodę i systemów HVAC po przetwarzanie przemysłowe i nawadnianie. Zaprojektowany specjalnie do poziomego montażu rurociągów, jego kompaktowy mechanizm wewnętrzny i orientacja korpusu są zoptymalizowane pod kątem wydajności przestrzennej i niezawodnej pracy w różnych warunkach ciśnienia.

Cecha produktu i zastosowanie

Aplikacja

Miedziany poziomy zawór zwrotny, znany również jako zawór jednokierunkowy lub zawór zwrotny, ma za zadanie zapobiegać cofaniu się medium w rurociągach. Dolny zawór rury ssącej pompy wodnej jest również uważany za rodzaj zaworu zwrotnego. Są to zawory automatyczne, których elementy otwierające i zamykające opierają się na przepływie i sile samego medium. Stosowane są przede wszystkim w rurociągach, które wymagają przepływu medium tylko w jednym kierunku, co zapobiega wypadkom spowodowanym przepływem wstecznym.

Funkcja

Materiał i proces: Wykonane z wysokiej jakości miedzi w procesie kucia na gorąco.

Medium robocze: Nadaje się do różnych mediów, w tym wody, oleju i gazu.

Temperatura robocza: Możliwość pracy w zakresie temperatur od -10°C do ≤120°C.

Maksymalne ciśnienie robocze: Zaprojektowane tak, aby wytrzymać maksymalne dopuszczalne ciśnienie robocze (PN) wynoszące 16 barów.

Parametr produktu

Typ połączenia gwintowego

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Główny materiał

①Korpus zaworu, pokrywa zaworu, płyta zaworu: HPb59-1

② Element uszczelniający: guma silikonowa

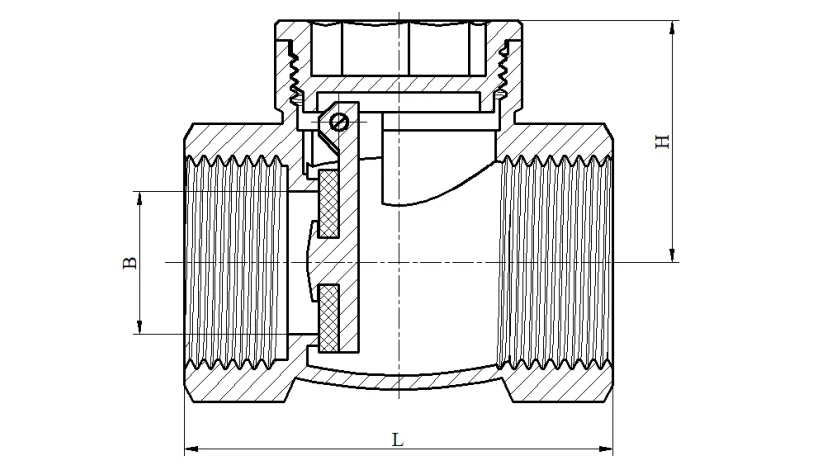

Wymiary produktu

Instrukcja montażu i obsługi

1. Na rurociągach poziomych należy montować zawory zwrotne przelotowe; Zawory zwrotne o pionowym wzroście są zazwyczaj instalowane na rurociągach pionowych, z przepływem medium od dołu do góry.

2. Położenie montażowe zaworów zwrotnych nie jest ograniczone; są zwykle instalowane na rurociągach poziomych, ale można je również instalować na rurociągach pionowych lub pochyłych.

3.Podczas montażu należy zwrócić uwagę, aby kierunek przepływu czynnika był zgodny ze strzałką umieszczoną na korpusie zaworu.

Konserwacja

1.Regularne czyszczenie. Aby uniknąć wpływu zanieczyszczeń i osadów znajdujących się w rurociągu na zawór zwrotny, należy regularnie czyścić wykonany w całości z miedzi poziomy zawór zwrotny oraz wnętrze rurociągu.

2. Zwróć uwagę na naprzemienne działanie zimnej i ciepłej wody. Częste otwieranie i zamykanie zaworu zwrotnego spowoduje uszkodzenie, dlatego należy unikać naprzemiennego korzystania z zimnej i ciepłej wody.

3.Zanotuj ciśnienie. W przypadku stosowania poziomego zaworu zwrotnego wykonanego w całości z miedzi należy zwrócić uwagę na sytuację ciśnieniową wewnątrz rurociągu, ponieważ zbyt wysokie ciśnienie będzie miało niekorzystny wpływ na zawór zwrotny. Krótko mówiąc, poziomy zawór zwrotny wykonany w całości z miedzi jest powszechnie stosowanym urządzeniem w systemach rurociągów, a jego użytkowanie i konserwacja są bardzo proste i łatwe. Podczas rzeczywistego użytkowania użytkownicy powinni obsługiwać i konserwować zgodnie z powyższymi wymaganiami, aby zapewnić efekt użytkowania.
