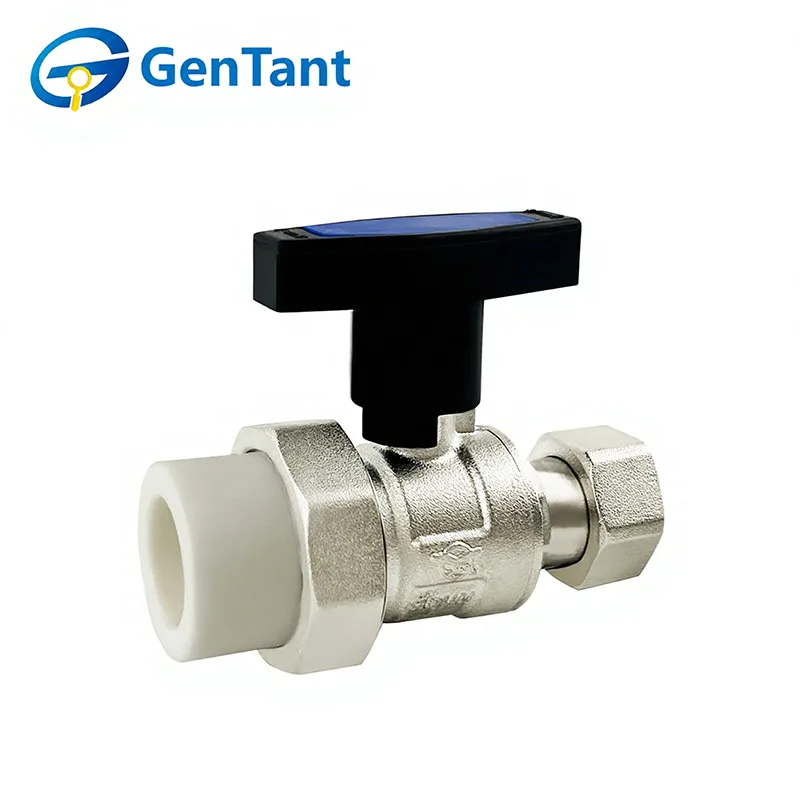

Zawór kulowy z długim trzpieniem PPR Union

Zawór kulowy z długim trzpieniem PPR Union to wyspecjalizowany, wielofunkcyjny element przeznaczony do systemów rurowych z kopolimeru losowego (PPR). Jego funkcja jest dwojaka: służy jako niezawodny, ćwierćobrotowy zawór włączający/wyłączający przepływ płynu przy użyciu standardowego mechanizmu kulowego, a zintegrowane złącza z przedłużonymi trzpieniami zapewniają znaczne korzyści w zakresie instalacji i konserwacji. Konstrukcja z „długim trzpieniem” umieszcza uchwyt roboczy z dala od rury, umożliwiając łatwy dostęp nawet po izolacji lub pokryciu ściany. Końcówki złączki umożliwiają montaż lub demontaż zaworu bez przecinania głównej linii PPR, co czyni go niezbędnym do izolowania systemu, serwisowania i modyfikacji w instalacjach wodno-kanalizacyjnych w budynkach mieszkalnych, instalacjach ogrzewania promiennikowego i instalacjach wody słonecznej.

Cecha produktu i zastosowanie

Zawory kulowe PPR Union z długim trzpieniem są wyposażone w odłączane złącze i wydłużony korpus, co pozwala na łatwą konserwację bez konieczności przecinania rury. Ich podstawową cechą jest hybrydowa konstrukcja, która łączy w sobie trwałość mosiądzu z wygodą termotopliwości PPR. Są szeroko stosowane w ukrytych sieciach wodociągowych i domowych instalacjach wodnych, gdzie zawory są zagłębione za ścianami, zapewniając niezawodny i dostępny punkt odcięcia dla długotrwałej pracy.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Medium robocze: Woda

Temperatura pracy: -10°C ≤ T ≤ 100°C

Gwint zgodny z normą ISO 228

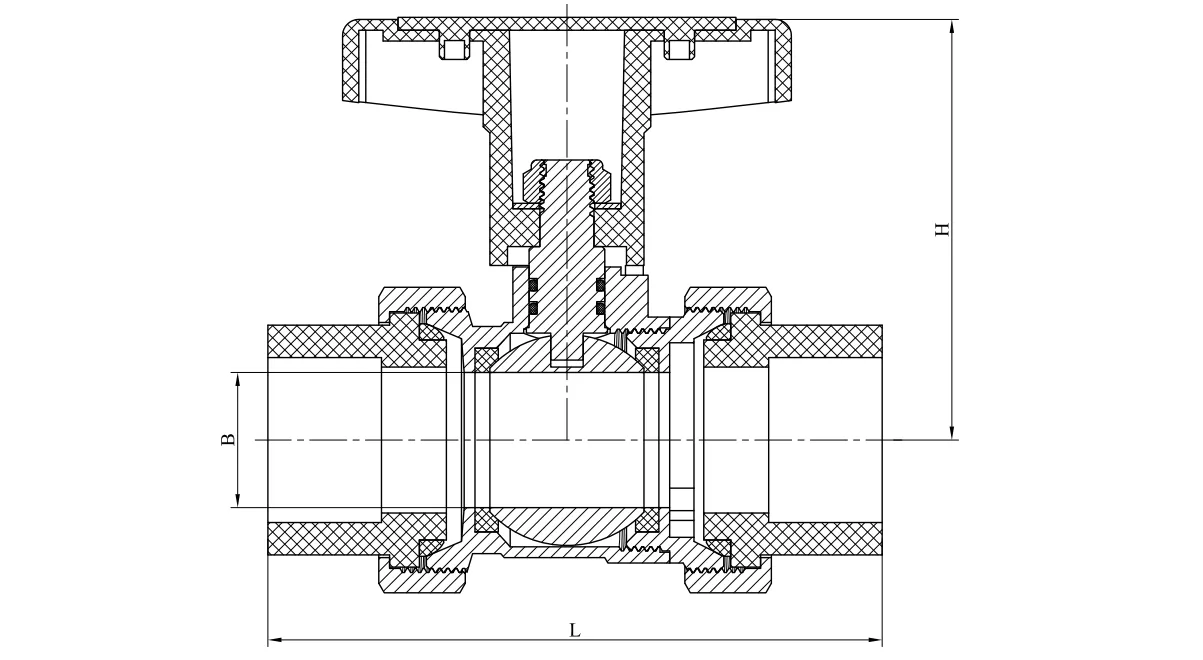

Wymiary produktu

Wytyczne dotyczące instalacji

1. Przed zamontowaniem zaworu dokładnie oczyścić i przygotować instalację rurową.

2. Przed instalacją usuń wszelkie zaślepki ochronne i sprawdź porty zaworów i powierzchnie gniazd, aby upewnić się, że są czyste.

3. Zapewnij odpowiednie podparcie zaworu, aby uniknąć naprężeń powodowanych przez łączące się rurociągi.

4. Upewnij się, że wartości znamionowe ciśnienia i temperatury zaworu są odpowiednie dla zamierzonych warunków pracy.

5.Przed oddaniem zaworu do użytku przełącz go całkowicie z otwartego na zamknięty, aby sprawdzić jego płynność.

6. Po montażu sprawdzić, czy nakrętka uszczelniająca jest prawidłowo dokręcona.

Instrukcja obsługi

Zawory kulowe PPR Union z długim trzpieniem są obsługiwane ręcznie. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć i zgodnie z ruchem wskazówek zegara, aby zamknąć.

Kontrola i konserwacja

1. Rutynowa kontrola i konserwacja zapobiegawcza na ogół nie są wymagane, poza okazjonalną regulacją uszczelnienia trzpienia i okresową zmianą położenia zaworu z otwartego na zamknięty.

2. Jeżeli wystąpi nieszczelność dławnicy, dokręcić nakrętkę dławnicy w kierunku zgodnym z ruchem wskazówek zegara o około ćwierć obrotu — lub do momentu ustania wycieku — aby zwiększyć nacisk uszczelniający na uszczelkę trzpienia. Nigdy nie należy ponownie uszczelniać zaworu, gdy znajduje się on pod ciśnieniem w układzie.

3.Podczas wymiany trzpienia zaworu należy również wymienić materiał uszczelniający.
