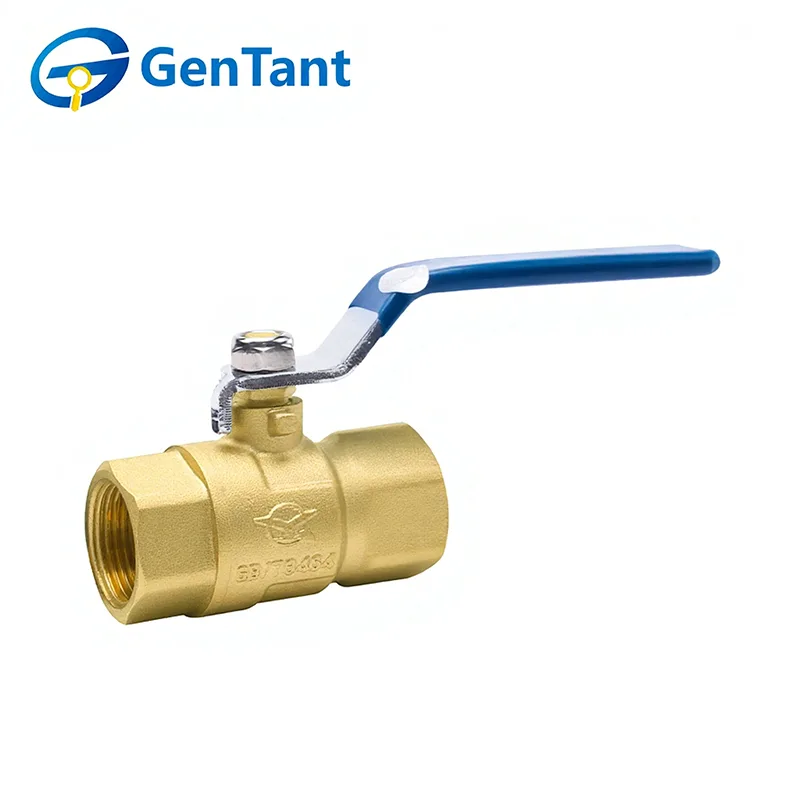

Przedłużony zawór kulowy z gwintem wewnętrznym

Zawór kulowy z przedłużonym gwintem wewnętrznym to wyspecjalizowana odmiana przeznaczona do zastosowań wymagających łatwiejszego dostępu i obsługi w trudno dostępnych lub izolowanych rurociągach. Jego podstawowa funkcja przypomina standardowy zawór kulowy: zapewnia niezawodną kontrolę przepływu płynu o ćwierć obrotu przy minimalnym spadku ciśnienia. Cechą charakterystyczną jest wydłużony zespół trzpienia, który umieszcza uchwyt roboczy dalej od korpusu zaworu. Dzięki temu siłownik wystaje poza izolację rury, panele ścienne lub inne przeszkody, umożliwiając bezpieczną i wygodną obsługę ręczną bez usuwania otaczających materiałów. Zawór zakończony jest gwintem wewnętrznym (żeńskim) do bezpośredniego podłączenia do rur z gwintem zewnętrznym, zapewniając bezpieczne i kompaktowe uszczelnienie w instalacjach wodno-kanalizacyjnych, grzewczych i przemysłowych.

Cecha produktu i zastosowanie

Zawór kulowy z przedłużonym gwintem wewnętrznym ma wydłużony korpus, co ułatwia montaż w izolowanych instalacjach rurowych lub wnękach ściennych. To przedłużenie umożliwia swobodną pracę klamki bez zakłócania grubych warstw izolacji, powszechnie spotykanych w komercyjnych sieciach HVAC i wody lodowej. Jego podstawową cechą jest głęboki gwint wewnętrzny, zapewniający wysoki moment obrotowy i szczelne połączenie, które idealnie nadaje się do wysokowydajnych instalacji hydraulicznych w budynkach mieszkalnych i projektów budowlanych o wysokiej wydajności.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 2,0 MPa

Czynnik roboczy: woda, olej, gazy niekorozyjne i niepalne

Temperatura pracy: -10°C ≤ T ≤ 120°C

Gwint zgodny z normą ISO 228

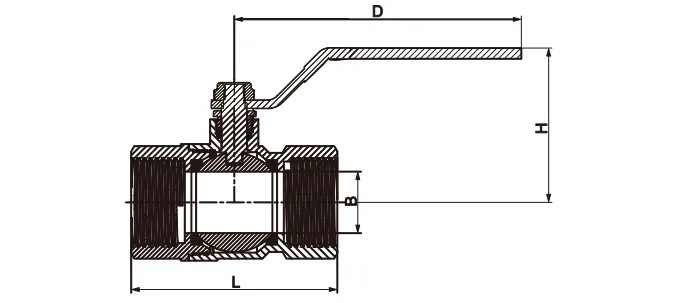

Wymiary produktu

Cechy i zalety produktu

Zawory kulowe GenTant z przedłużonym gwintem wewnętrznym zostały zaprojektowane z myślą o szybkim odcinaniu i niezawodnej aktywacji przepływu.

Materiał najwyższej jakości: wykonany z wysokiej jakości mosiądzu HPb59-1 (norma krajowa).

Optymalny przepływ: Zapewnia najniższy możliwy opór przepływu (efektywnie zero).

Wysoka wydajność: Wytrzymuje wysokie różnice ciśnień podczas zamykania.

Szybkie działanie: wybrane modele charakteryzują się szybkością otwierania/zamykania od 0,05 s do 0,1 s, idealną do systemów zautomatyzowanych.

Kompaktowa konstrukcja: Lekka i zajmująca mało miejsca, co ułatwia integrację z różnymi sieciami rurociągów.

Wytyczne dotyczące instalacji

Aby zapewnić długotrwałe działanie i zapobiec uszkodzeniom konstrukcji, montaż musi zostać wykonany przez wykwalifikowanych specjalistów.

Przygotowanie: Upewnij się, że instalacja rurowa jest czysta. Zdejmij zatyczki ochronne i sprawdź, czy w portach nie ma zanieczyszczeń.

Wyrównanie: Upewnij się, że rury łączące są idealnie wyrównane. Nadmierna niewspółosiowość powoduje naprężenia montażowe, które mogą uszkodzić zawór.

Prawidłowe oprzyrządowanie: Użyj klucza lub szczypiec do rur z odpowiednim momentem obrotowym na sześciokątnej lub ośmiokątnej części zaworu znajdującej się najbliżej dokręcanego gwintu. Nigdy nie przykładaj siły do ​​przeciwnego końca, ponieważ może to zdeformować korpus.

Uszczelnianie gwintów: Uszczelniacz PTFE stosować wyłącznie na gwinty rur. Postępuj zgodnie z normami ISO 228 dotyczącymi długości gwintu; nie dokręcaj zbyt mocno, ponieważ „dokręcanie” gwintu może spowodować uszkodzenie wewnętrznych powierzchni uszczelniających.

Podparcie systemu: Zapewnić odpowiednie podparcie, aby zapobiec obciążaniu zaworu przez ciężar rurociągu.

Kontrola przed serwisem: Sprawdź, czy wartości znamionowe ciśnienia i temperatury odpowiadają systemowi, a następnie przed oddaniem do użytku całkowicie przełącz zawór (otwarty/zamknięty).

Instrukcja obsługi

Funkcja: Zawory kulowe z przedłużonym gwintem wewnętrznym są przeznaczone wyłącznie do włączania i wyłączania. Muszą być całkowicie otwarte lub całkowicie zamknięte i nie należy ich używać do dławienia (regulacji przepływu).

Mechanizm: Są to zawory dwukierunkowe. Położenie uchwytu wskazuje kierunek przepływu.

Zapobieganie uderzeniom wodnym: Nie zamykaj zaworu zbyt gwałtownie, aby uniknąć efektu „uderzenia wodnego” (nagłego wzrostu ciśnienia).

Użycie uchwytu: Należy używać wyłącznie dostarczonego fabrycznie uchwytu. Nigdy nie używaj przedłużek w celu zwiększenia dźwigni, ponieważ nadmierny moment obrotowy spowoduje uszkodzenie elementów wewnętrznych.

Kontrola i konserwacja

Ogólna pielęgnacja: Regularna konserwacja jest zwykle niepotrzebna poza okazjonalną jazdą na rowerze i sprawdzaniem uszczelnienia mostka.

Filtracja: Zdecydowanie zaleca się zainstalowanie filtra na wlocie systemu w celu ochrony wewnętrznego uszczelnienia zaworu.

Kontrola wycieków: Jeżeli wystąpi wyciek z trzpienia, dokręć nakrętkę uszczelniającą w kierunku zgodnym z ruchem wskazówek zegara o 1/4 obrotu. Uszczelnienie PTFE zostało zaprojektowane w celu kompensacji.

Ostrzeżenie dotyczące bezpieczeństwa: Nigdy nie próbuj przepakowywać ani demontować zaworu, gdy system jest pod ciśnieniem. Zawsze najpierw zmniejsz ciśnienie.

Zakaz demontażu: Nie zalecamy demontażu zaworów dwuczęściowych w celu wymiany części, ponieważ zwykle zagraża to integralności korpusu/złączki.
