Zawór zwrotny z długim trzpieniem

Zawór zwrotny z długim trzpieniem to wyspecjalizowany wariant zaworu zwrotnego zaprojektowany w celu zapobiegania przepływowi zwrotnemu płynu w hydraulicznych obiegach ogrzewania lub chłodzenia, takich jak systemy ogrzewania podłogowego lub pętle grzejników. Jego podstawową funkcją jest zapewnienie przepływu jednokierunkowego, umożliwiając cyrkulację podgrzanej lub schłodzonej wody w zamierzonym kierunku, a jednocześnie automatycznie zamykając, aby zablokować przepływ wsteczny, który mógłby zakłócić równowagę i wydajność systemu. Charakterystyczna konstrukcja z „długim trzpieniem” charakteryzuje się wydłużonym korpusem zaworu, umożliwiającym montaż bezpośrednio w porcie kolektora lub głęboko osadzonym punkcie podłączenia. Zapewnia to bezpieczne, zintegrowane dopasowanie i ułatwia dostęp w celu konserwacji, co sprawia, że ​​jest to niezbędne do utrzymania separacji hydraulicznej i stałej wydajności cieplnej w nowoczesnych systemach HVAC.

Cecha produktu i zastosowanie

Zawory zwrotne z długim trzpieniem mają wydłużony korpus zaprojektowany w celu ułatwienia przepływu powrotnego płynów w systemach zagłębionych lub izolowanych. Ich podstawową cechą jest większy zasięg, który pozwala na bezpieczną instalację przez grube ścianki działowe, zachowując jednocześnie dostęp do otworu regulacyjnego. Znajdują szerokie zastosowanie w rozdzielaczach ogrzewania podłogowego oraz obiegach solarnych, gdzie regulują powrót wody do źródła ciepła, zapewniając zrównoważone ciśnienie i optymalną sprawność cieplną w całej pętli.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Medium robocze: Woda

Temperatura pracy: -10°C ≤ T ≤ 100°C

Gwint jest zgodny z normą ISO 228

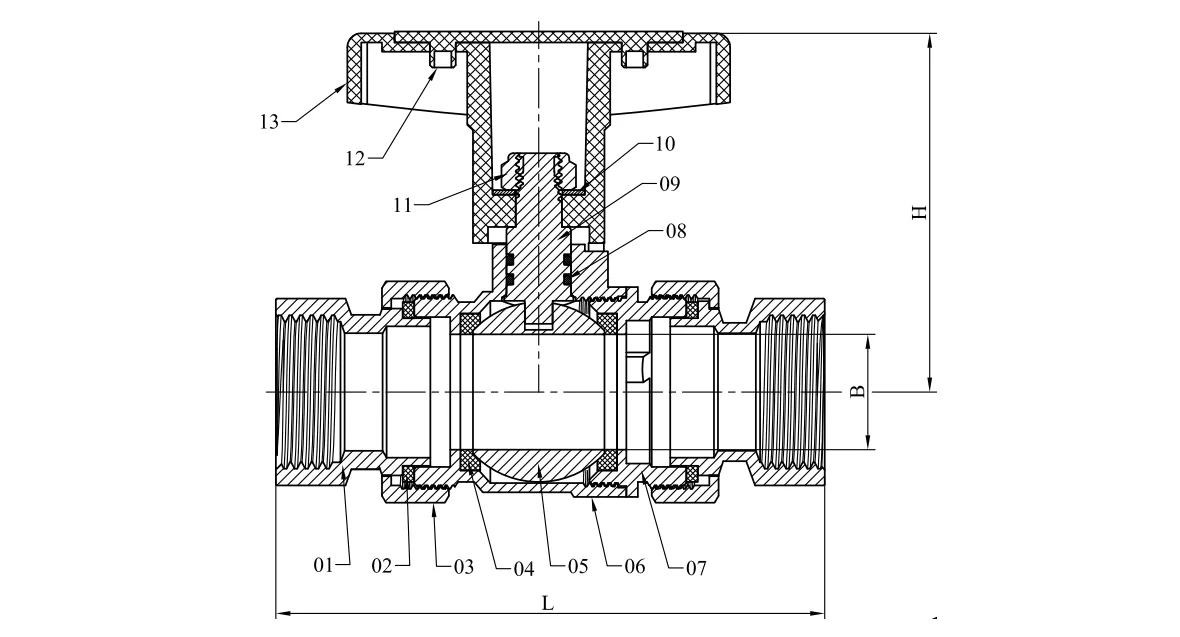

Wątek żeńsko-żeński

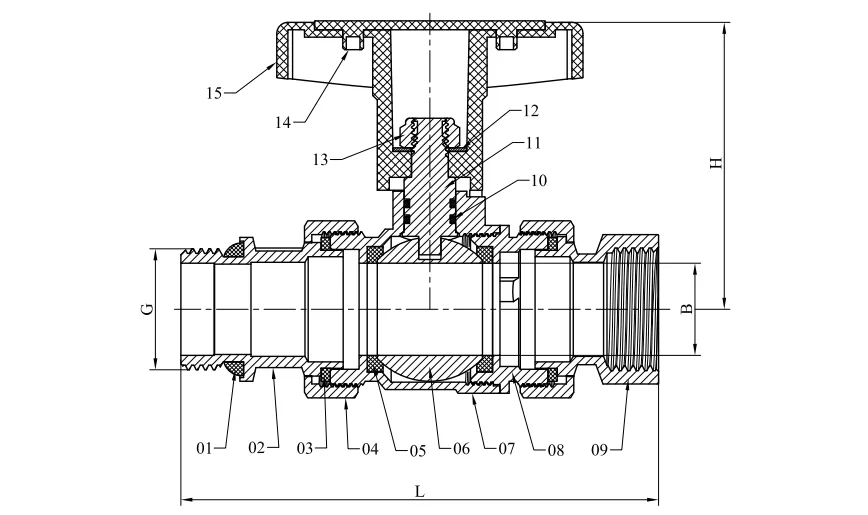

Wątek męsko-żeński

Wytyczne dotyczące instalacji

1. Przed zamontowaniem zaworu dokładnie oczyścić i przygotować instalację rurową.

2.Przed montażem usuń wszelkie zaślepki ochronne i sprawdź porty zaworów i powierzchnie gniazd, aby upewnić się, że są czyste.

3. Zapewnij odpowiednie podparcie zaworu, aby uniknąć naprężeń powodowanych przez łączące się rurociągi.

4. Upewnij się, że wartości znamionowe ciśnienia i temperatury zaworu są odpowiednie dla zamierzonych warunków pracy.

5.Przed oddaniem zaworu do użytku przełącz go całkowicie z otwartego na zamknięty, aby sprawdzić jego płynność.

6. Po montażu sprawdzić, czy nakrętka uszczelniająca jest prawidłowo dokręcona.

Instrukcja obsługi

Zawory zwrotne z długim trzpieniem są obsługiwane ręcznie. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć i zgodnie z ruchem wskazówek zegara, aby zamknąć.

Kontrola i konserwacja

1. Rutynowa kontrola i konserwacja zapobiegawcza na ogół nie są wymagane, poza okazjonalną regulacją uszczelnienia trzpienia i okresową zmianą położenia zaworu z otwartego na zamknięty.

2. Jeżeli wystąpi nieszczelność dławnicy, dokręcić nakrętkę dławnicy w kierunku zgodnym z ruchem wskazówek zegara o około ćwierć obrotu — lub do momentu ustania wycieku — aby zwiększyć nacisk uszczelniający na uszczelkę trzpienia. Nigdy nie należy ponownie uszczelniać zaworu, gdy znajduje się on pod ciśnieniem w układzie.

3.Podczas wymiany trzpienia zaworu należy również wymienić materiał uszczelniający.
