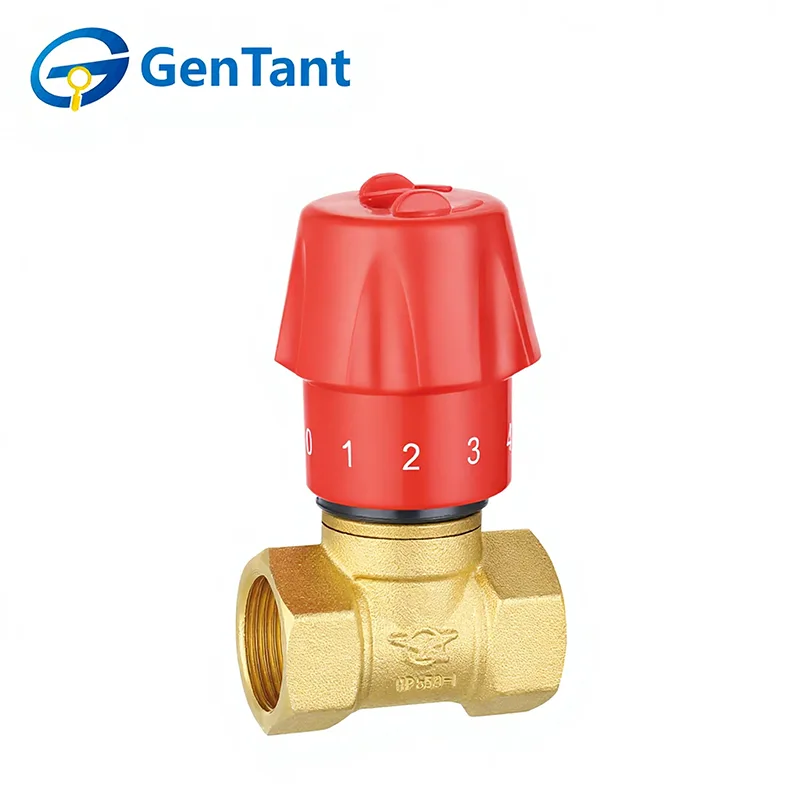

Zawór kulowy kontroli przepływu

Zawór kulowy kontroli przepływu to precyzyjnie zaprojektowane urządzenie zaprojektowane do dokładnej modulacji i regulacji przepływu płynu w systemie rurociągów. Jego podstawową funkcją jest zapewnienie precyzyjnej, stabilnej kontroli nad natężeniem przepływu, ciśnieniem i objętością, zamiast po prostu służyć jako urządzenie włączające/wyłączające. Osiąga się to dzięki charakterystycznej strukturze wewnętrznej, w której dysk lub grzyb porusza się liniowo, prostopadle do gniazda, umożliwiając stopniowe ograniczanie lub otwieranie ścieżki przepływu. Konstrukcja ta zapewnia doskonałe właściwości dławiące, umożliwiając operatorom precyzyjne ustawienie i utrzymanie pożądanego poziomu przepływu. Jest niezbędny w zastosowaniach wymagających zarządzania stałym przepływem, takich jak równoważenie w systemach hydraulicznych HVAC, kontrola procesów w warunkach przemysłowych i regulacja ciśnienia w sieciach dystrybucji wody.

Cecha produktu i zastosowanie

Zawory kulowe sterujące przepływem zostały zaprojektowane z myślą o wysoce precyzyjnym dławieniu i modulacji w komercyjnych i mieszkaniowych systemach wodnych. Ich podstawową cechą jest unikalna wewnętrzna konstrukcja typu „wtyczka i gniazdo”, która umożliwia precyzyjną regulację natężenia przepływu i ciśnienia. Zawory te są niezbędne do równoważenia pętli HVAC, zarządzania wodą zasilającą kocioł i kontrolowania dozowania środków chemicznych w procesie uzdatniania wody. Ich zdolność do utrzymywania stabilnego przepływu w zmiennych warunkach zapewnia wydajność systemu i zapobiega zużyciu sprzętu.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Czynnik roboczy: woda, olej, gazy niekorozyjne i niepalne

Temperatura pracy: -20°C ≤ T ≤ 150°C

Gwint jest zgodny z normą ISO 228

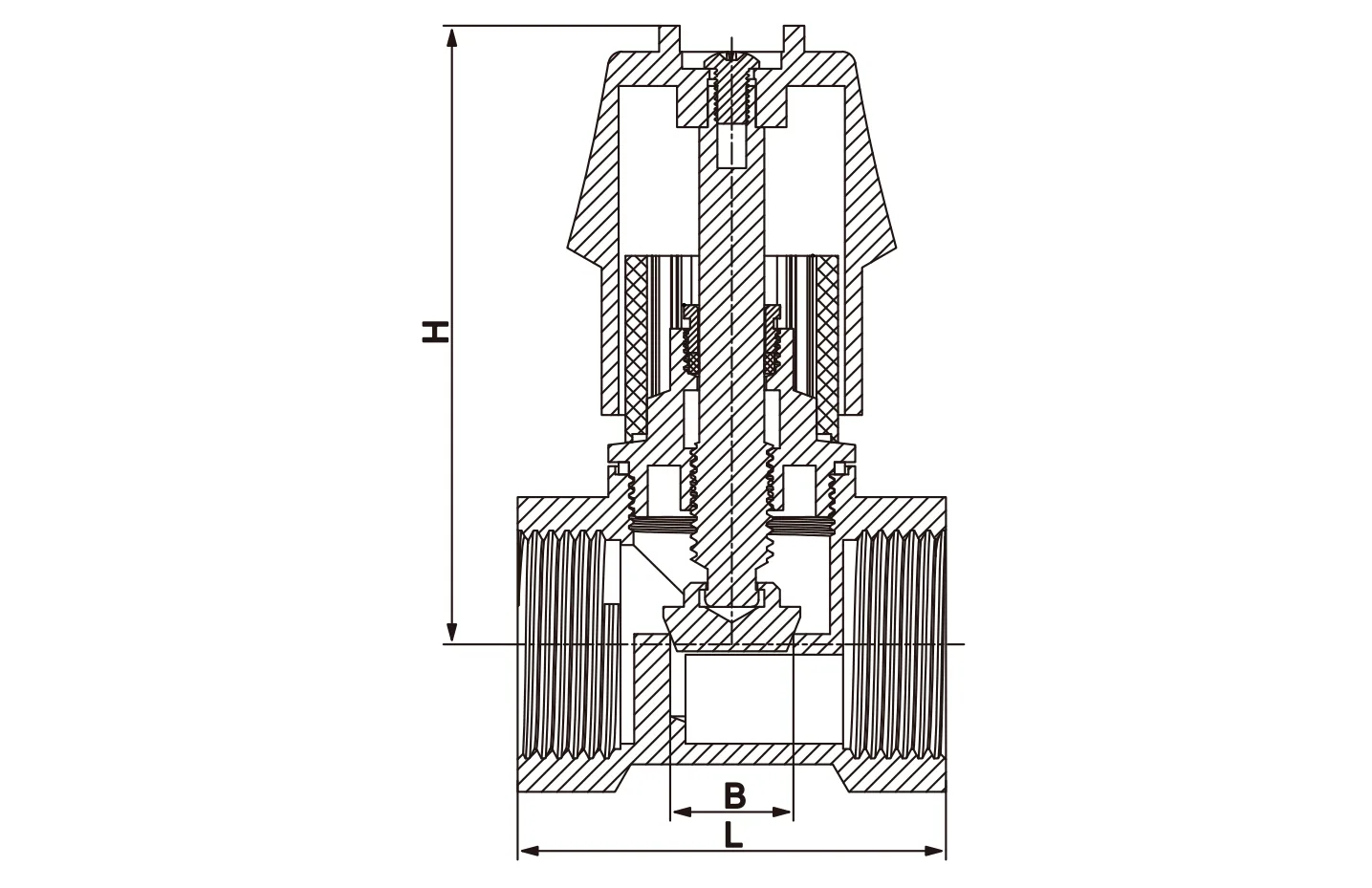

Wymiary produktu

Wytyczne dotyczące instalacji

1. Przed zamontowaniem zaworu dokładnie oczyścić i przygotować instalację rurową.

2.Przed montażem usuń wszelkie zaślepki ochronne i sprawdź porty zaworów i powierzchnie gniazd, aby upewnić się, że są czyste.

3. Zapewnij odpowiednie podparcie zaworu, aby uniknąć naprężeń powodowanych przez łączące się rurociągi.

4. Upewnij się, że wartości znamionowe ciśnienia i temperatury zaworu są odpowiednie dla zamierzonych warunków pracy.

5.Przed oddaniem zaworu do użytku przełącz go całkowicie z otwartego na zamknięty, aby sprawdzić jego płynność.

6. Po montażu sprawdzić, czy nakrętka uszczelniająca jest prawidłowo dokręcona.

7. W przypadku zaworów przelotowych z regulacją przepływu zaleca się montaż z trzpieniem ustawionym pionowo i uchwytem sterującym na górze.

Instrukcja obsługi

Zasuwy i zawory kulowe są obsługiwane ręcznie. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć i zgodnie z ruchem wskazówek zegara, aby zamknąć.

Kontrola i konserwacja

1. Rutynowa kontrola i konserwacja zapobiegawcza na ogół nie są wymagane, poza okazjonalną regulacją uszczelnienia trzpienia i okresową zmianą położenia zaworu z otwartego na zamknięty.

2. Jeżeli wystąpi nieszczelność dławnicy, dokręcić nakrętkę dławnicy w kierunku zgodnym z ruchem wskazówek zegara o około ćwierć obrotu — lub do momentu ustania wycieku — aby zwiększyć nacisk uszczelniający na uszczelkę trzpienia. Nigdy nie należy ponownie uszczelniać zaworu, gdy znajduje się on pod ciśnieniem w układzie.

3.Podczas wymiany trzpienia zaworu należy również wymienić materiał uszczelniający.

Części zamienne

W normalnych warunkach pracy rzadko potrzebne są części zamienne. Zalecane części zamienne do każdego typu zaworu obejmują:

Zawory kulowe: uchwyt, nakrętka uchwytu, uszczelnienie, dławik, nakrętka uszczelnienia, dysk i gniazdo.

Zamawiając części, należy podać numer figurki zaworu, rozmiar, wymaganą część i przybliżony wiek.
