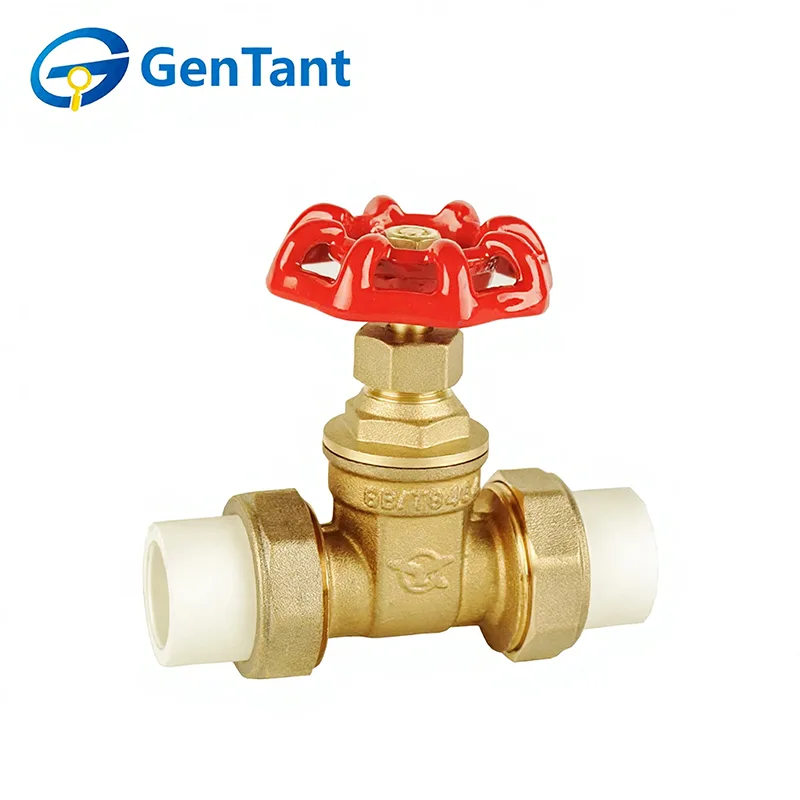

Zasuwa z podwójnym złączem PPR

Zasuwa zasuwowa z podwójnym złączem PPR jest integralnym, łatwym w konserwacji elementem zaprojektowanym specjalnie do systemów rurowych z kopolimeru losowego polipropylenu (PPR). Jego podstawową funkcją jest zapewnienie niezawodnej kontroli przepływu cieczy w rurociągu z możliwością włączania i wyłączania. Zawór działa poprzez zasuwę o ruchu liniowym, która całkowicie otwiera się, umożliwiając niezakłócony przepływ, lub całkowicie zamyka, tworząc szczelne uszczelnienie. Charakterystyczna konstrukcja „podwójnego złącza” obejmuje dwie rozłączne nakrętki złączkowe po obu stronach korpusu zaworu, co umożliwia łatwy montaż, demontaż i przyszłą obsługę bez konieczności przecinania rur PPR. Ta funkcja ma kluczowe znaczenie dla konserwacji systemu, wymiany komponentów i modyfikacji w instalacjach wodno-kanalizacyjnych w budynkach mieszkalnych i komercyjnych, dystrybucji wody i ogrzewaniu promiennikowym.

Cecha produktu i zastosowanie

Zasuwa zasuwowa z podwójnym złączem PPR została zaprojektowana z myślą o niezawodnej kontroli odcięcia w instalacjach rurowych z tworzyw sztucznych. Posiada odporną na korozję obudowę z PPR i podwójne złącza, co pozwala na łatwy montaż, demontaż i konserwację bez konieczności przecinania rur. Płynna praca zasuwy zapewnia niski opór przepływu i dobre uszczelnienie zarówno przy całkowitym otwarciu, jak i zamknięciu.

Zawór ten jest szeroko stosowany w systemach zaopatrzenia w ciepłą i zimną wodę, instalacjach HVAC oraz instalacjach wodno-kanalizacyjnych w budynkach mieszkalnych i komercyjnych, gdzie wymagana jest trwałość, szczelność i wygodna obsługa.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Czynnik roboczy: woda, olej, gazy niekorozyjne i niepalne

Temperatura pracy: -10°C ≤ T ≤ 120°C

Gwint zgodny z normą ISO 228

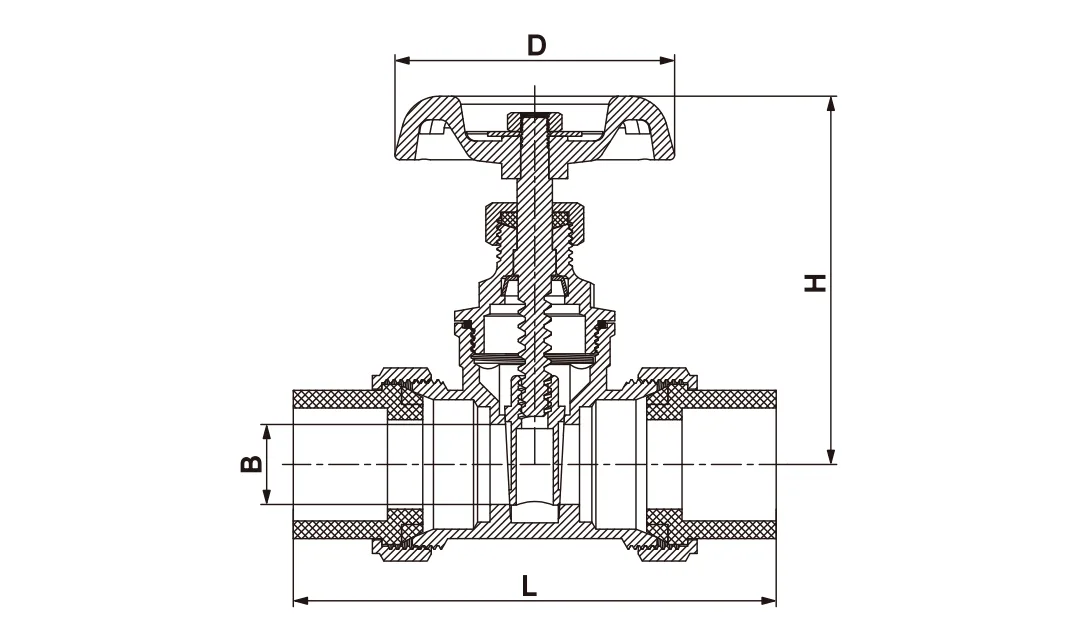

Wymiary produktu

Wytyczne dotyczące instalacji

1. Przed zamontowaniem zaworu dokładnie oczyścić i przygotować instalację rurową.

2. Przed instalacją usuń wszelkie zaślepki ochronne i sprawdź porty zaworów i powierzchnie gniazd, aby upewnić się, że są czyste.

3. Zapewnij odpowiednie podparcie zaworu, aby uniknąć naprężeń powodowanych przez łączące się rurociągi.

4. Upewnij się, że wartości znamionowe ciśnienia i temperatury zaworu są odpowiednie dla zamierzonych warunków pracy.

5.Przed oddaniem zaworu do użytku przełącz go całkowicie z otwartego na zamknięty, aby sprawdzić jego płynność.

6. Po montażu sprawdzić, czy nakrętka uszczelniająca jest prawidłowo dokręcona.

7. W przypadku zasuw i zaworów grzybkowych zaleca się montaż z trzpieniem w pozycji pionowej i uchwytem sterującym na górze.

Instrukcja obsługi

Zasuwy PPR z podwójnym złączem są obsługiwane ręcznie. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć i zgodnie z ruchem wskazówek zegara, aby zamknąć.

Kontrola i konserwacja

1. Rutynowa kontrola i konserwacja zapobiegawcza na ogół nie są wymagane, poza okazjonalną regulacją uszczelnienia trzpienia i okresową zmianą położenia zaworu z otwartego na zamknięty.

2. Jeżeli wystąpi nieszczelność dławnicy, dokręcić nakrętkę dławnicy w kierunku zgodnym z ruchem wskazówek zegara o około ćwierć obrotu — lub do momentu ustania wycieku — aby zwiększyć nacisk uszczelniający na uszczelkę trzpienia. Nigdy nie należy ponownie uszczelniać zaworu, gdy znajduje się on pod ciśnieniem w układzie.

3.Podczas wymiany trzpienia zaworu należy również wymienić materiał uszczelniający.

Części zamienne

W normalnych warunkach pracy rzadko potrzebne są części zamienne. Zalecane części zamienne do każdego typu zaworu to: Uchwyt, nakrętka uchwytu, dławnica, dławik, nakrętka uszczelniająca.

Zamawiając części, należy podać numer figurki zaworu, rozmiar, wymaganą część i przybliżony wiek.
