Zawór kulowy do średnich obciążeń

Zawór kulowy do średnich obciążeń jest podstawowym urządzeniem do kontroli przepływu zaprojektowanym z myślą o niezawodnym dławieniu, regulacji i włączaniu/wyłączaniu w układach płynów. Jego działanie opiera się na unikalnej konstrukcji wewnętrznej: płyn przepływa ścieżką w kształcie litery „S” i jest kontrolowany przez dysk lub grzyb, który porusza się prostopadle do nieruchomego pierścienia gniazda. Zapewnia to precyzyjną modulację natężenia przepływu, dobrą zdolność odcięcia i precyzyjną kontrolę nad ciśnieniem i objętością. Zaprojektowany z myślą o niezawodnej pracy bez ekstremalnych warunków, idealnie nadaje się do równoważenia, izolowania i regulacji wody, pary, oleju lub gazu w budynkach komercyjnych, zakładach przemysłowych i systemach HVAC, gdzie wymagana jest częsta regulacja lub niezawodne uszczelnienie.

Cecha produktu i zastosowanie

Zawory kulowe do średnich obciążeń zostały zaprojektowane z myślą o precyzji w komercyjnych systemach HVAC i domowych systemach wodnych. Kluczowe cechy obejmują solidny kulisty korpus i ruchomą tarczę, która umożliwia dokładne dławienie i niezawodne odcięcie przy wahaniach ciśnienia. Są szeroko stosowane w równoważeniu pętli grzewczych/chłodzących, regulacji wody zasilającej kocioł i zarządzaniu liniami parowymi. Ich trwała konstrukcja zapewnia stabilną kontrolę przepływu i długotrwałe bezpieczeństwo nowoczesnej infrastruktury budowlanej.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Czynnik roboczy: woda, olej, gazy niekorozyjne i niepalne

Temperatura pracy: -10°C ≤ T ≤ 120°C

Gwint zgodny z normą ISO 228

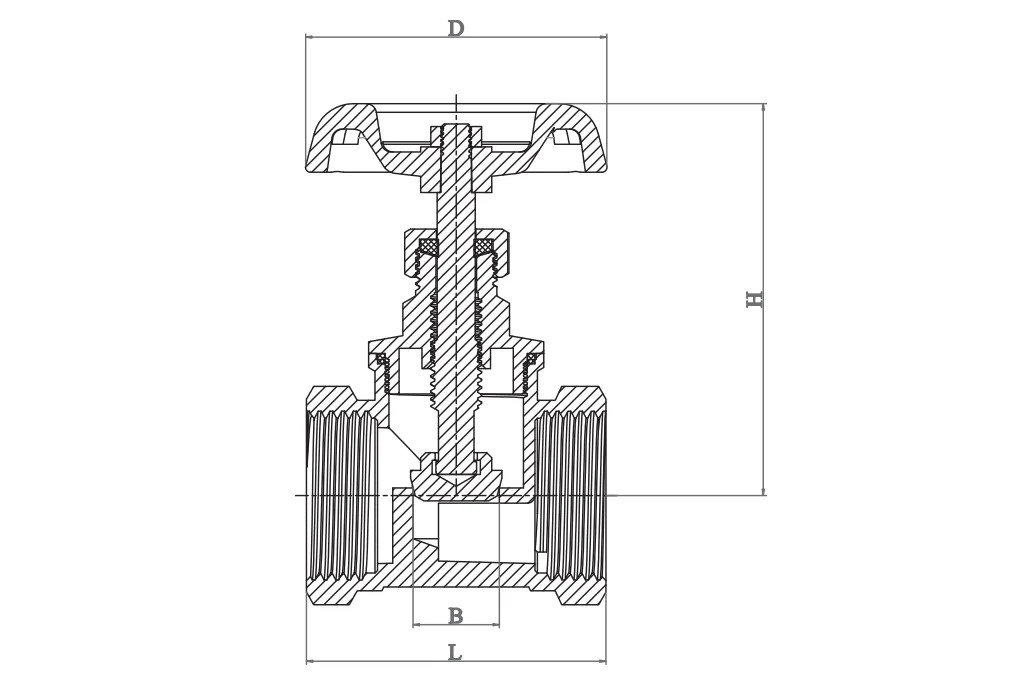

Wymiary produktu

Wytyczne dotyczące instalacji

1. Przed zamontowaniem zaworu dokładnie oczyścić i przygotować instalację rurową.

2. Przed instalacją usuń wszelkie zaślepki ochronne i sprawdź porty zaworów i powierzchnie gniazd, aby upewnić się, że są czyste.

3. Zapewnij odpowiednie podparcie zaworu, aby uniknąć naprężeń powodowanych przez łączące się rurociągi.

4. Upewnij się, że wartości znamionowe ciśnienia i temperatury zaworu są odpowiednie dla zamierzonych warunków pracy.

5.Przed oddaniem zaworu do użytku przełącz go całkowicie z otwartego na zamknięty, aby sprawdzić jego płynność.

6. Po montażu sprawdzić, czy nakrętka uszczelniająca jest prawidłowo dokręcona.

7. W przypadku zaworów przelotowych do średnich obciążeń zaleca się montaż z trzpieniem ustawionym pionowo i uchwytem sterującym na górze.

Instrukcja obsługi

Zasuwy i zawory kulowe są obsługiwane ręcznie. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć i zgodnie z ruchem wskazówek zegara, aby zamknąć.

Kontrola i konserwacja

1. Rutynowa kontrola i konserwacja zapobiegawcza na ogół nie są wymagane, poza okazjonalną regulacją uszczelnienia trzpienia i okresową zmianą położenia zaworu z otwartego na zamknięty.

2. Jeżeli wystąpi nieszczelność dławnicy, dokręcić nakrętkę dławnicy w kierunku zgodnym z ruchem wskazówek zegara o około ćwierć obrotu — lub do momentu ustania wycieku — aby zwiększyć nacisk uszczelniający na uszczelkę trzpienia. Nigdy nie należy ponownie pakować zaworu kulowego o średnim obciążeniu, gdy znajduje się on pod ciśnieniem w układzie.

3.Podczas wymiany trzpienia zaworu należy również wymienić materiał uszczelniający.

Części zamienne

W normalnych warunkach pracy rzadko potrzebne są części zamienne. Zalecane części zamienne do każdego typu zaworu obejmują:

Zawory kulowe: uchwyt, nakrętka uchwytu, uszczelnienie, dławik, nakrętka uszczelnienia, dysk i gniazdo.

Zamawiając części, należy podać numer figurki zaworu, rozmiar, wymaganą część i przybliżony wiek.
