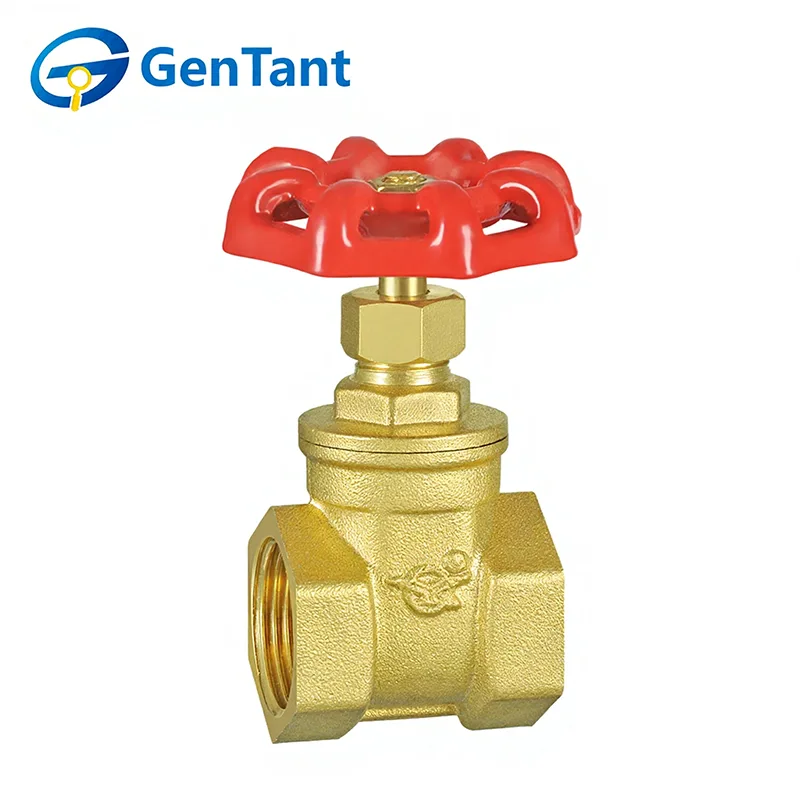

Zasuwa zasuwowa do średnich obciążeń

Zasuwa odcinająca do średnich obciążeń to wszechstronny i trwały zawór o ruchu liniowym, zaprojektowany z myślą o niezawodnej izolacji w szerokiej gamie systemów transportu płynów. Jego podstawową funkcją jest zapewnienie pełnej, niezakłóconej, prostej ścieżki przepływu przy pełnym otwarciu i całkowite odcięcie po całkowitym zamknięciu. Osiąga się to poprzez podnoszenie lub opuszczanie solidnej zasuwy lub klina prostopadle do przepływu, co zapewnia szczelne uszczelnienie gniazd zaworów. Zaprojektowany z myślą o solidnej wydajności bez ekstremalnych wymagań ciśnieniowych i temperaturowych w zastosowaniach o dużym obciążeniu, idealnie nadaje się do sterowania włączaniem/wyłączaniem wody, ropy, gazu i pary w zastosowaniach komunalnych, komercyjnych i przemysłowych, oferując niski opór przepływu i długą żywotność przy prawidłowej obsłudze.

Cecha produktu i zastosowanie

Zasuwa odcinająca do średnich obciążeń została zaprojektowana z myślą o niezawodnym sterowaniu włączaniem/wyłączaniem w instalacjach rurociągów średniociśnieniowych. Charakteryzuje się solidną obudową, możliwością wznoszenia lub niewznoszenia trzpienia oraz szczelnie zamykającą zasuwą zapewniającą minimalny spadek ciśnienia przy pełnym otwarciu. Nadaje się do zastosowań związanych z wodą, olejem, gazem i parą niskociśnieniową, jest szeroko stosowany w systemach przemysłowych, komercyjnych i komunalnych do izolacji, dystrybucji i kontroli procesów, gdzie nie jest wymagana częsta praca.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Medium robocze: Woda

Temperatura pracy: -10°C ≤ T ≤ 100°C

Gwint jest zgodny z normą ISO 228

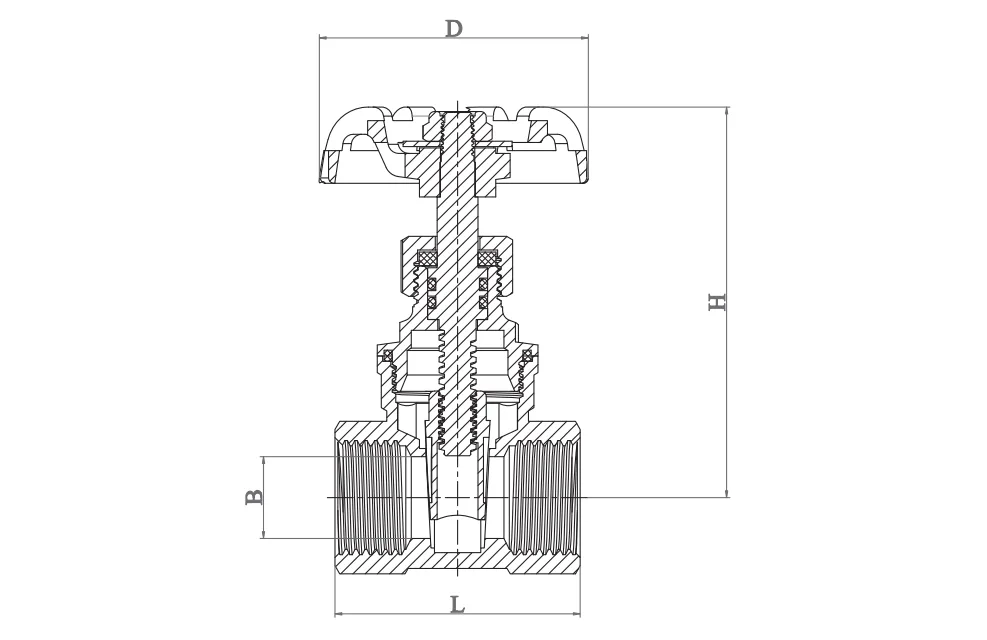

Wymiary produktu

Wytyczne dotyczące instalacji

1. Przed zamontowaniem zaworu dokładnie oczyścić i przygotować instalację rurową.

2.Przed montażem usuń wszelkie zaślepki ochronne i sprawdź porty zaworów i powierzchnie gniazd, aby upewnić się, że są czyste.

3. Zapewnij odpowiednie podparcie zaworu, aby uniknąć naprężeń powodowanych przez łączące się rurociągi.

4. Upewnij się, że wartości znamionowe ciśnienia i temperatury zaworu są odpowiednie dla zamierzonych warunków pracy.

5.Przed oddaniem zasuwy do średnich obciążeń do użytku należy przestawić ją całkowicie z pozycji otwartej do zamkniętej, aby sprawdzić płynność działania.

6. Po montażu sprawdzić, czy nakrętka uszczelniająca jest prawidłowo dokręcona.

7. W przypadku zasuw i zaworów grzybkowych zaleca się montaż z trzpieniem w pozycji pionowej i uchwytem sterującym na górze.

Instrukcja obsługi

Zasuwy do średnich obciążeń są obsługiwane ręcznie. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć i zgodnie z ruchem wskazówek zegara, aby zamknąć.

Kontrola i konserwacja

1. Rutynowa kontrola i konserwacja zapobiegawcza na ogół nie są wymagane, poza okazjonalną regulacją uszczelnienia trzpienia i okresową zmianą położenia zaworu z otwartego na zamknięty.

2. Jeżeli wystąpi nieszczelność dławnicy, dokręcić nakrętkę dławnicy w kierunku zgodnym z ruchem wskazówek zegara o około ćwierć obrotu — lub do momentu ustania wycieku — aby zwiększyć nacisk uszczelniający na uszczelkę trzpienia. Nigdy nie należy ponownie uszczelniać zaworu, gdy znajduje się on pod ciśnieniem w układzie.

3.Podczas wymiany trzpienia zaworu należy również wymienić materiał uszczelniający.

Części zamienne

W normalnych warunkach pracy rzadko potrzebne są części zamienne. Zalecane części zamienne do każdego typu zaworu to: Uchwyt, nakrętka uchwytu, dławnica, dławik, nakrętka uszczelniająca.

Zamawiając części, należy podać numer figurki zaworu, rozmiar, wymaganą część i przybliżony wiek.
