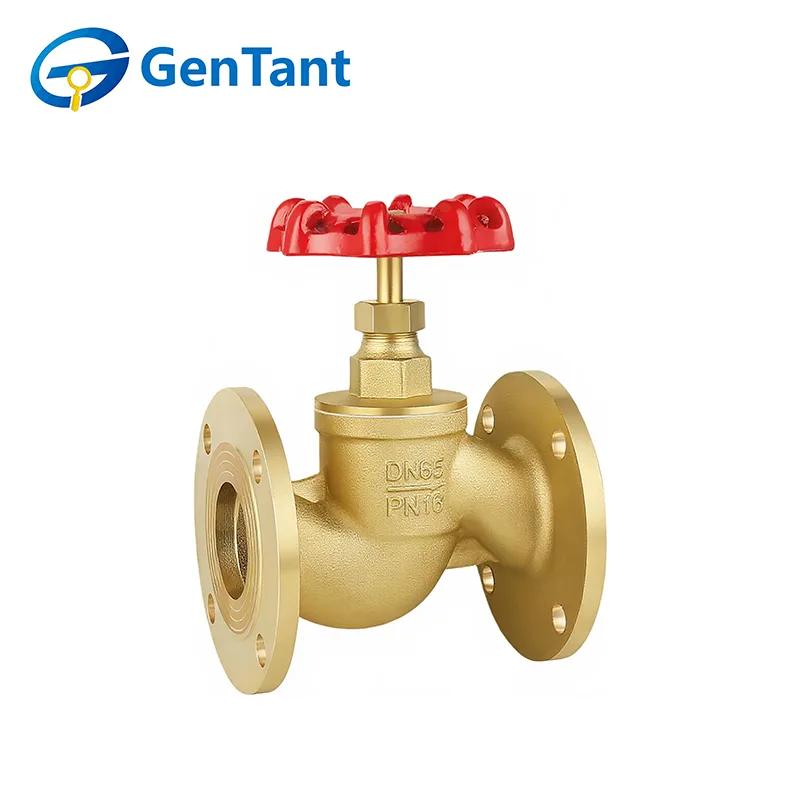

Zawór kołnierzowy kulowy

Zawór kołnierzowy kulowy to solidne przemysłowe urządzenie do kontroli przepływu, wyróżniające się kołnierzowymi końcówkami, które ułatwiają bezpieczne połączenie śrubowe z kołnierzami rurociągu. Jego podstawową funkcją jest zapewnienie precyzyjnego dławienia, regulacji i niezawodnego odcięcia przepływu płynu. Zawór działa poprzez trzpień o ruchu liniowym, który opuszcza dysk lub grzyb prostopadle na nieruchomy pierścień gniazda, powodując charakterystyczną zmianę kierunku przepływu (często po drodze w kształcie litery „S”). Taka konstrukcja pozwala na precyzyjną kontrolę przepływu i skuteczne uszczelnienie. Połączenie kołnierzowe sprawia, że ​​nadaje się do wysoce integralnych, odpornych na wycieki instalacji w systemach średnio- i wysokociśnieniowych stosowanych w energetyce, przetwórstwie chemicznym, przemyśle naftowym i gazowym oraz w zastosowaniach HVAC na dużą skalę.

Cecha produktu i zastosowanie

Zawór kołnierzowy grzybkowy wyróżnia się skręcanymi połączeniami końcowymi, zapewniającymi wysoką wytrzymałość, szczelność i łatwą instalację w większych sieciach rurociągów. Jego podstawową cechą jest konstrukcja typu Z, zapewniająca wyjątkową dokładność dławienia i niezawodne odcięcie. W sektorach mieszkaniowym i komercyjnym jest szeroko stosowany w głównych rurociągach wodociągowych, systemach chłodniczych HVAC i kontroli wody zasilającej kotły, gdzie niezbędna jest częsta konserwacja i stabilna regulacja przepływu.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Czynnik roboczy: woda, olej, gazy niekorozyjne i niepalne

Temperatura pracy: -20°C ≤ T ≤ 150°C

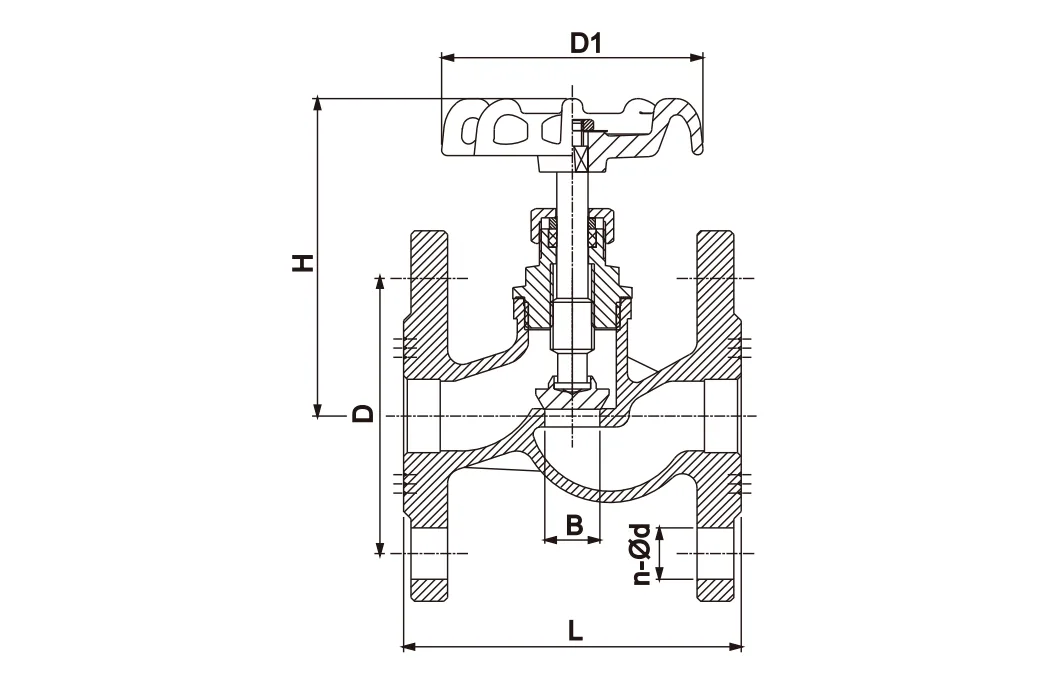

Wymiary produktu

Wytyczne dotyczące instalacji

1. Przed zamontowaniem zaworu dokładnie oczyścić i przygotować instalację rurową.

2.Przed montażem usuń wszelkie zaślepki ochronne i sprawdź porty zaworów i powierzchnie gniazd, aby upewnić się, że są czyste.

3. Zapewnij odpowiednie podparcie zaworu, aby uniknąć naprężeń powodowanych przez łączące się rurociągi.

4. Potwierdź, że wartości znamionowe ciśnienia i temperatury zaworu kołnierzowego są odpowiednie dla zamierzonych warunków pracy.

5.Przed oddaniem zaworu do użytku przełącz go całkowicie z otwartego na zamknięty, aby sprawdzić jego płynność.

6. Po montażu sprawdzić, czy nakrętka uszczelniająca jest prawidłowo dokręcona.

7. W przypadku zasuw i zaworów grzybkowych zaleca się montaż z trzpieniem w pozycji pionowej i uchwytem sterującym na górze.

Instrukcja obsługi

1. Zasuwy i zawory kulowe są obsługiwane ręcznie. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć i zgodnie z ruchem wskazówek zegara, aby zamknąć.

Kontrola i konserwacja

2. Rutynowa kontrola i konserwacja zapobiegawcza na ogół nie są wymagane, poza okazjonalną regulacją uszczelnienia trzpienia i okresową zmianą zaworu z otwartego na zamknięty.

3. Jeżeli wystąpi nieszczelność dławnicy, dokręcić nakrętkę dławnicy w kierunku zgodnym z ruchem wskazówek zegara o około ćwierć obrotu — lub do momentu ustania wycieku — aby zwiększyć nacisk uszczelniający na uszczelkę trzpienia. Nigdy nie należy ponownie uszczelniać zaworu, gdy znajduje się on pod ciśnieniem w układzie.

4.Podczas wymiany trzpienia zaworu należy również wymienić materiał uszczelniający.

Części zamienne

W normalnych warunkach pracy rzadko potrzebne są części zamienne. Zalecane części zamienne do każdego typu zaworu obejmują:

Zawory kulowe: uchwyt, nakrętka uchwytu, uszczelnienie, dławik, nakrętka uszczelnienia, dysk i gniazdo.

Zamawiając części, należy podać numer figurki zaworu, rozmiar, wymaganą część i przybliżony wiek.
