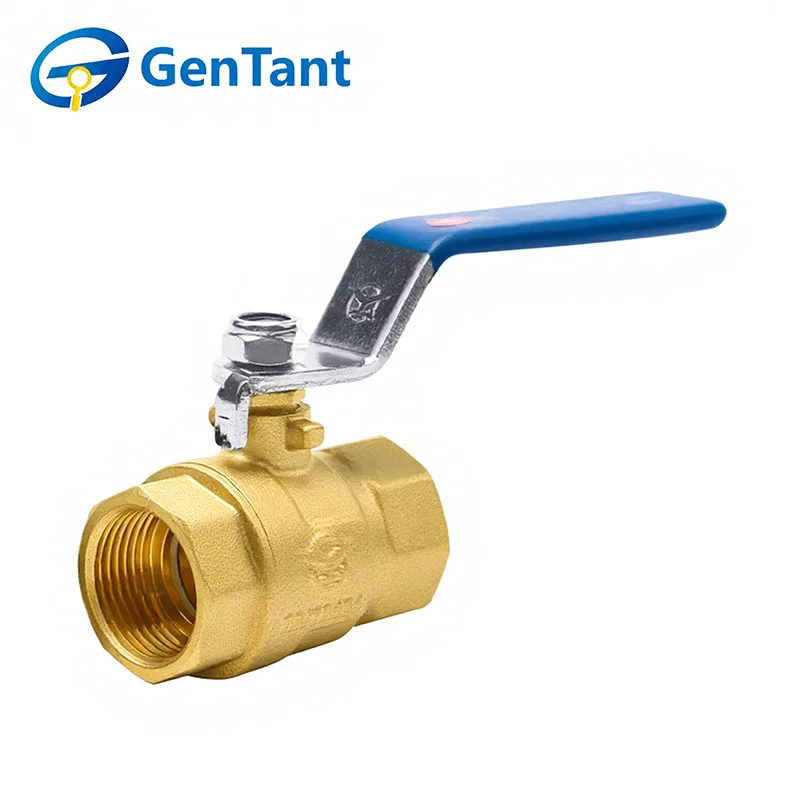

Miedziany zawór kulowy

Miedziany zawór kulowy to trwały i wydajny zawór ćwierćobrotowy przeznaczony przede wszystkim do stosowania w instalacjach wody pitnej, instalacjach grzewczych, gazowych i innych niekorozyjnych systemach płynów. Jego funkcją jest zapewnienie niezawodnej metody otwierania, zamykania lub izolowania przepływu w rurociągu. Osiąga się to poprzez obrót sferycznej kuli z otworem przelotowym o 90 stopni; wyrównany z rurą umożliwia pełny, niezakłócony przepływ, a ustawiony prostopadle tworzy szczelne uszczelnienie, całkowicie zatrzymując przepływ. Zawór wykonany z mosiądzu lub brązu (stopów miedzi) zapewnia doskonałą odporność na korozję, dobrą przewodność cieplną i można go łatwo zainstalować za pomocą połączeń lutowanych lub gwintowanych, co czyni go standardem w instalacjach wodno-kanalizacyjnych w budynkach mieszkalnych, komercyjnych i przemyśle lekkim.

Zastosowanie produktu

Miedziane zawory kulowe są cenione za wyjątkową odporność na korozję i właściwości antybakteryjne, co czyni je najlepszym wyborem do domowych systemów wody pitnej. Ich podstawową cechą jest trwała obudowa z miedzi bezołowiowej, która zapewnia długoterminową higienę i integralność strukturalną. Zawory te są szeroko stosowane w domowych instalacjach wodno-kanalizacyjnych, podgrzewaczach ciepłej wody i systemach HVAC. Ich niezawodne działanie ćwierćobrotowe i kompatybilność z rurami miedzianymi sprawiają, że są one ulubionym narzędziem w przypadku wysokiej klasy projektów budowlanych.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Czynnik roboczy: woda, olej, gazy niekorozyjne i niepalne

Temperatura pracy: -10°C ≤ T ≤ 120°C

Gwint jest zgodny z normą ISO 228

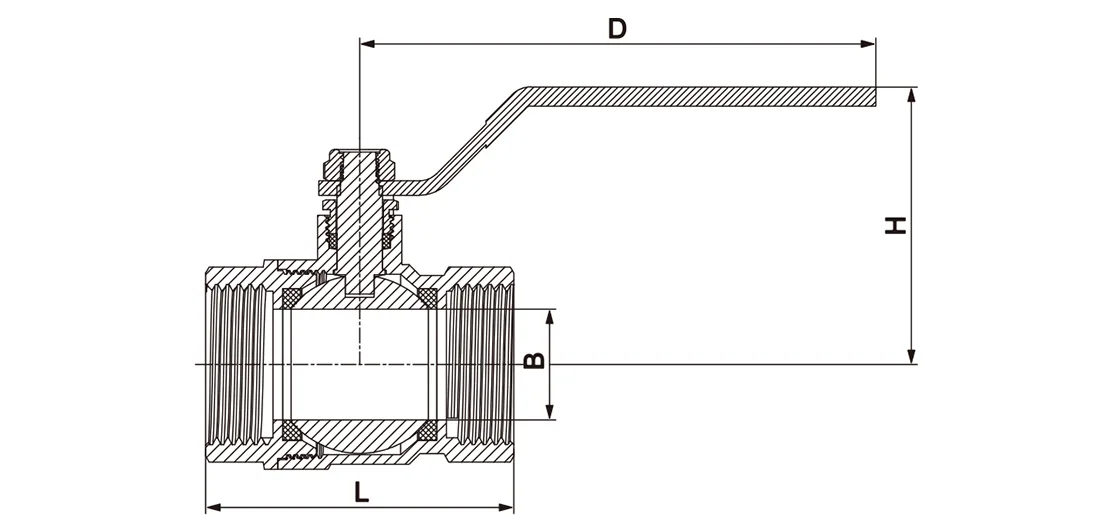

Wymiary produktu

Cechy i zalety produktu

Miedziane zawory kulowe GenTant zostały zaprojektowane z myślą o szybkim odcinaniu i niezawodnej aktywacji przepływu.

Materiał najwyższej jakości: wykonany z wysokiej jakości mosiądzu HPb59-1 (norma krajowa).

Optymalny przepływ: Zapewnia najniższy możliwy opór przepływu (efektywnie zero).

Wysoka wydajność: Wytrzymuje wysokie różnice ciśnień podczas zamykania.

Szybkie działanie: wybrane modele charakteryzują się szybkością otwierania/zamykania od 0,05 s do 0,1 s, idealną do systemów zautomatyzowanych.

Kompaktowa konstrukcja: Lekka i zajmująca mało miejsca, co ułatwia integrację z różnymi sieciami rurociągów.

Wytyczne dotyczące instalacji

Aby zapewnić długotrwałe działanie i zapobiec uszkodzeniom konstrukcji, montaż musi zostać wykonany przez wykwalifikowanych specjalistów.

Przygotowanie: Upewnij się, że instalacja rurowa jest czysta. Zdejmij zatyczki ochronne i sprawdź, czy w portach nie ma zanieczyszczeń.

Wyrównanie: Upewnij się, że rury łączące są idealnie wyrównane. Nadmierna niewspółosiowość powoduje naprężenia montażowe, które mogą uszkodzić zawór.

Prawidłowe oprzyrządowanie: Użyj klucza lub szczypiec do rur z odpowiednim momentem obrotowym na sześciokątnej lub ośmiokątnej części zaworu znajdującej się najbliżej dokręcanego gwintu. Nigdy nie przykładaj siły do ​​przeciwnego końca, ponieważ może to zdeformować korpus.

Uszczelnianie gwintów: Uszczelniacz PTFE stosować wyłącznie na gwinty rur. Postępuj zgodnie z normami ISO 228 dotyczącymi długości gwintu; nie dokręcaj zbyt mocno, ponieważ „dokręcanie” gwintu może spowodować uszkodzenie wewnętrznych powierzchni uszczelniających.

Podparcie systemu: Zapewnić odpowiednie podparcie, aby zapobiec obciążaniu zaworu przez ciężar rurociągu.

Kontrola przed serwisem: Sprawdź, czy wartości znamionowe ciśnienia i temperatury są zgodne z systemem, a następnie przed oddaniem do użytku całkowicie przełącz zawór (otwarty/zamknięty).

Instrukcja obsługi

Funkcja: Miedziane zawory kulowe są przeznaczone wyłącznie do włączania i wyłączania. Muszą być całkowicie otwarte lub całkowicie zamknięte i nie należy ich używać do dławienia (regulacji przepływu).

Mechanizm: Są to zawory dwukierunkowe. Położenie uchwytu wskazuje kierunek przepływu.

Zapobieganie uderzeniom wodnym: Nie zamykaj zaworu zbyt gwałtownie, aby uniknąć efektu „uderzenia wodnego” (nagłego wzrostu ciśnienia).

Użycie uchwytu: Używaj wyłącznie dostarczonego fabrycznie uchwytu. Nigdy nie używaj przedłużek w celu zwiększenia dźwigni, ponieważ nadmierny moment obrotowy spowoduje uszkodzenie elementów wewnętrznych.

Kontrola i konserwacja

Ogólna pielęgnacja: Regularna konserwacja jest zwykle niepotrzebna poza okazjonalną jazdą na rowerze i sprawdzaniem uszczelnienia mostka.

Filtracja: Zdecydowanie zaleca się zainstalowanie filtra na wlocie systemu w celu ochrony wewnętrznego uszczelnienia zaworu.

Kontrola wycieków: Jeżeli wystąpi wyciek z trzpienia, dokręć nakrętkę uszczelniającą w kierunku zgodnym z ruchem wskazówek zegara o 1/4 obrotu. Uszczelnienie PTFE zostało zaprojektowane w celu kompensacji.

Ostrzeżenie dotyczące bezpieczeństwa: Nigdy nie próbuj przepakowywać ani demontować zaworu, gdy system jest pod ciśnieniem. Zawsze najpierw zmniejsz ciśnienie.

Zakaz demontażu: Nie zalecamy demontażu zaworów dwuczęściowych w celu wymiany części, ponieważ zwykle zagraża to integralności korpusu/złączki.
