Jak działa zmotoryzowany zawór kulowy?

Podsumowanie artykułu: Zawory kulowe z napędem silnikowymto krytyczne elementy nowoczesnych systemów kontroli płynów, oferujące precyzyjną automatyzację, zmniejszoną liczbę interwencji ręcznych i zwiększone bezpieczeństwo operacyjne. W tym artykule wyjaśniono, jak działa zawór kulowy z napędem, jego strukturę, zalety, kryteria wyboru i typowe problemy, pomagając kupującym i inżynierom w podejmowaniu świadomych decyzji.

Spis treści

• Zarys
• Wstęp
• Zasada działania
• Kluczowe komponenty
• Zalety
• Aplikacje
• Jak wybrać
• Parametry produktu
• Często zadawane pytania
• Wniosek

Zarys

• Definicja i znaczenie napędzanych zaworów kulowych
• Szczegółowy mechanizm działania
• Główne elementy konstrukcyjne
• Korzyści w automatyce przemysłowej
• Przewodnik wyboru dla kupujących
• Przegląd specyfikacji technicznych
• Często zadawane pytania i rozwiązania

Wstęp

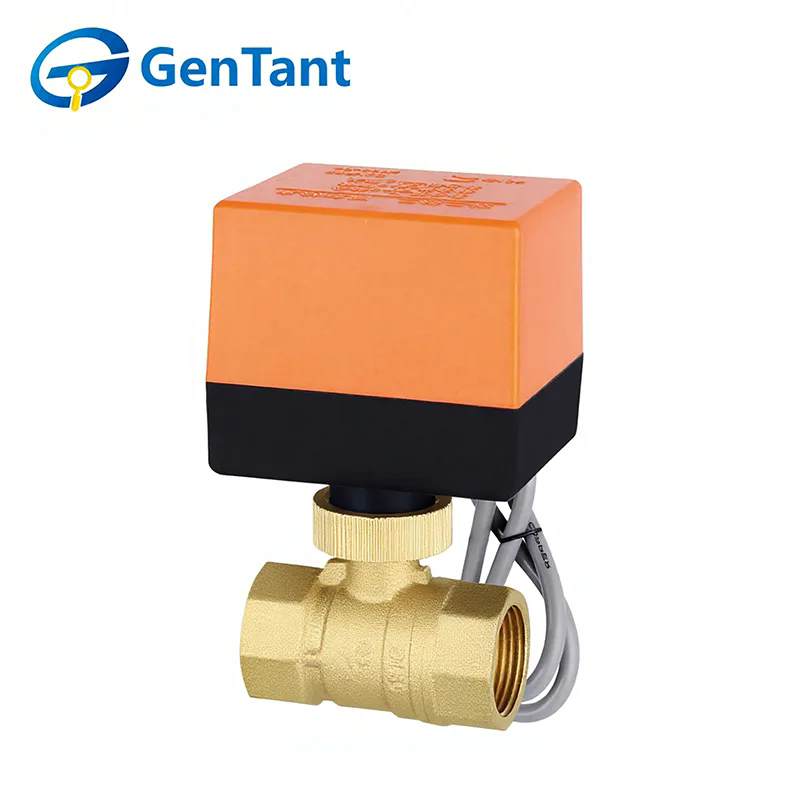

W nowoczesnych systemach przemysłowych automatyzacja i precyzyjna kontrola płynów są niezbędne dla wydajności i bezpieczeństwa. Zawór kulowy z napędem silnikowym to rodzaj zaworu, który wykorzystuje siłownik elektryczny do sterowania otwieraniem i zamykaniem zaworu kulowego. W porównaniu do zaworów ręcznych znacznie obniża koszty pracy i zwiększa dokładność działania.

Firmy takie jakGenTantspecjalizujemy się w produkcji wysokowydajnych zaworów kulowych z napędem silnikowym, zaprojektowanych z myślą o trwałości i niezawodności w wymagających środowiskach. Zawory te są szeroko stosowane w uzdatnianiu wody, systemach HVAC, przemyśle naftowym i gazowym oraz zakładach przetwórstwa chemicznego.

Zasada działania

Zasada działania zaworu kulowego z napędem jest prosta, ale bardzo skuteczna. Łączy w sobie mechaniczną konstrukcję zaworu z automatyką elektryczną.

• Siłownik elektryczny odbiera sygnał sterujący (taki jak 0-10 V, 4-20 mA lub sygnał włączenia/wyłączenia).
• Siłownik napędza silnik, który obraca trzpień zaworu.
• Trzpień obraca kulkę wewnątrz korpusu zaworu (zwykle o 90 stopni).
• Gdy otwór w kuli zrówna się z rurociągiem, płyn przepływa swobodnie.
• Po obróceniu prostopadle przepływ jest całkowicie zablokowany.

Ten zautomatyzowany mechanizm umożliwia zdalne sterowanie i integrację z inteligentnymi systemami sterowania, dzięki czemu idealnie nadaje się do inteligentnych środowisk przemysłowych.

Kluczowe komponenty

Zawór kulowy z napędem składa się z kilku kluczowych elementów zapewniających jego funkcjonalność:

• Korpus zaworu:Mieści elementy wewnętrzne i wytrzymuje ciśnienie.
• Piłka:Element obrotowy kontrolujący przepływ płynu.
• Trzon:Łączy siłownik z kulą.
• Siłownik elektryczny:Zapewnia siłę napędową.
• Uszczelki i siedzenia:Zapewnij szczelne odcięcie i zapobiegnij wyciekom.

Zalety

Zawory kulowe z napędem silnikowym oferują wiele korzyści, które rozwiązują typowe problemy klientów, takie jak nieefektywność, wycieki i wyzwania związane z konserwacją.

• Automatyzacja:Eliminuje obsługę ręczną.
• Precyzyjne sterowanie:Dokładna regulacja przepływu.
• Trwałość:Długa żywotność przy minimalnym zużyciu.
• Efektywność energetyczna:Niskie zużycie energii.
• Bezpieczeństwo:Redukuje błędy ludzkie i narażenie na niebezpieczne środowiska.

Aplikacje

Zawory kulowe z napędem silnikowym są szeroko stosowane w różnych gałęziach przemysłu ze względu na ich wszechstronność:

• Systemy zaopatrzenia i uzdatniania wody
• Systemy HVAC
• Rurociągi naftowe i gazowe
• Zakłady przetwórstwa chemicznego
• Produkcja żywności i napojów

Jak wybrać

Wybór odpowiedniego zaworu kulowego z napędem wymaga dokładnego rozważenia kilku czynników:

• Typ średni:Woda, gaz, olej lub żrące chemikalia
• Ocena ciśnienia:Zapewnij zgodność z ciśnieniem w systemie
• Zakres temperatur:Dopasuj materiały zaworu do warunków pracy
• Typ sterowania:Sterowanie włączaniem/wyłączaniem lub modulacją
• Zasilanie:Wymagania dotyczące napięcia AC lub DC
• Typ połączenia:Gwintowane, kołnierzowe lub spawane

Parametry produktu

Często zadawane pytania

P1: Jaka jest różnica między zaworem kulowym z napędem a zaworem elektromagnetycznym?

Zawór kulowy z napędem wykorzystuje silnik elektryczny do stopniowego otwierania i zamykania, zapewniając lepszą trwałość i kontrolę. Zawór elektromagnetyczny działa szybko, wykorzystując siłę elektromagnetyczną, ale jest mniej odpowiedni do dużych średnic lub pracy ciągłej.

P2: Jak długo działa napędzany silnikiem zawór kulowy?

Przy prawidłowej konserwacji wysokiej jakości zawory kulowe z napędem mogą wytrzymać ponad 50 000 cykli lub kilka lat, w zależności od warunków pracy.

P3: Czy zmotoryzowane zawory kulowe mogą wytrzymać wysokie ciśnienie?

Tak, są zaprojektowane dla różnych wartości ciśnienia. Wybór odpowiedniego modelu zapewnia bezpieczną pracę w warunkach wysokiego ciśnienia.

P4: Jakie są typowe problemy i jak je rozwiązać?

• Zawór nie otwiera się: Sprawdź zasilanie i okablowanie siłownika
• Wyciek: Sprawdź uszczelki i wymień je, jeśli są zużyte
• Powolna reakcja: Sprawdź działanie siłownika i smarowanie

Wniosek

Zmotoryzowane zawory kulowe odgrywają kluczową rolę w nowoczesnych zautomatyzowanych systemach, zapewniając wydajną, niezawodną i precyzyjną kontrolę płynów. Zrozumienie sposobu ich działania, ich komponentów oraz wyboru odpowiedniego modelu może znacząco poprawić wydajność systemu i obniżyć koszty operacyjne.

GenTantdostarcza wysokiej jakości zawory kulowe z napędem silnikowym dostosowane do różnorodnych wymagań przemysłowych, zapewniając trwałość i optymalną wydajność.

Jeśli szukasz niezawodnych rozwiązań usprawniających systemy kontroli płynów,skontaktuj się z namijuż dziś, aby uzyskać profesjonalne wsparcie i spersonalizowane rekomendacje produktów.
