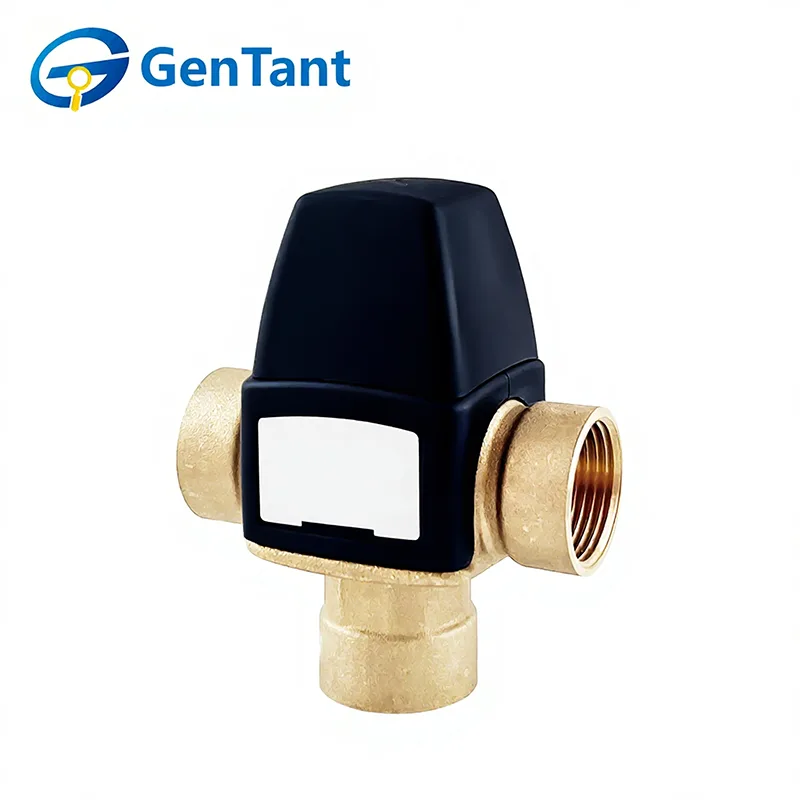

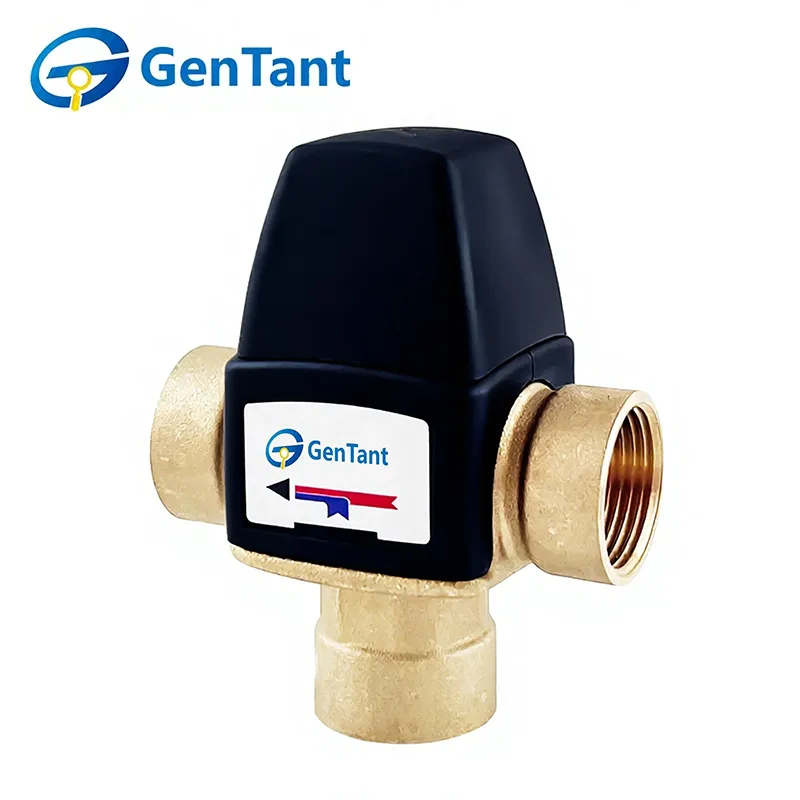

Termostatyczny zawór mieszający z bocznym wylotem wody

NIE

Charakterystyczny

Wartość

1

Maksymalna temperatura płynu roboczego, °С

95

2

Maksymalne ciśnienie robocze, bar

10

3

Maksymalna różnica ciśnień, bar

2

4

Dokładność, °С

±2

5

Zakres temperatur, °С

30-65

6

Środek roboczy

Woda, wodny roztwór glikoli o stężeniu do 40%

7

Zalecane ciśnienie robocze, bar

1-5

8

Średnica nominalna, mm

15-20

9

Nominalne natężenie przepływu, m³/h

1,8 -2,0

№

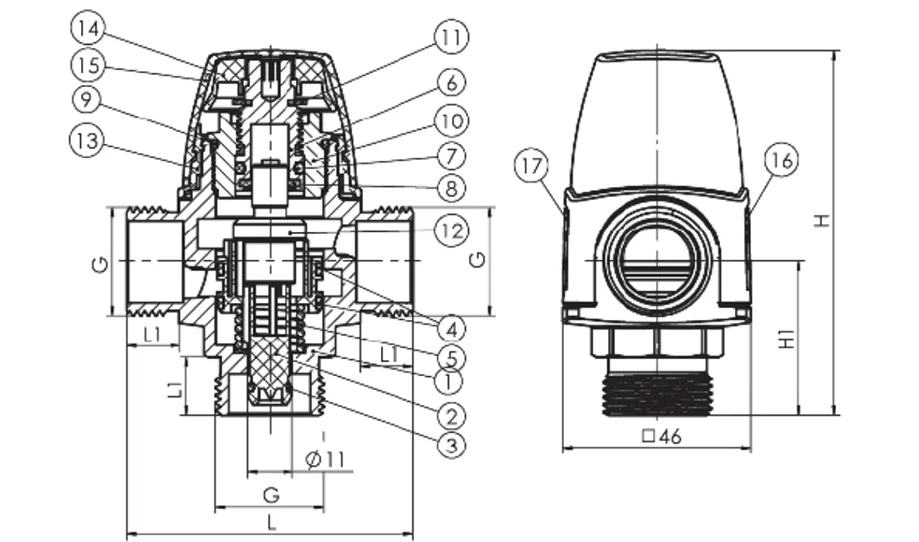

Nazwa przedmiotu

Ilość, szt

Tworzywo

1

Korpus zaworu

1

CW617N

2

Tłok

1

PPS

3

O-ring

1

EPDM

4

O-ring

1

EPDM

5

Wiosna

1

S304-WPB

6

Trzpień zaworu

1

CW617N

7

O-ring

1

EPDM

8

Uszczelka

1

EPDM

9

O-ring

1

EPDM

10

Gniazdo zaworu

1

CW617N

11

Pierścień ustalający

1

S304

12

Termoelement

1

H62+CW617N+S304

13

Obudowa zaworu

1

NYLON

14

Pokrętło regulacyjne

1

NYLON

15

Czapka ochronna

1

NYLON

16

Naklejka

1

-

17

Naklejka

1

-

DN

G

φA

L

L1

L2

H

H1

Waga, gr

15

1/2

11.2

74

11

13

91

39.5

450

20

3/4

11.2

78

11.5

13

93

42.5

445

№

Nazwa przedmiotu

Ilość, szt

Tworzywo

1

Korpus zaworu

1

CW617N

2

Tłok

1

PPS

3

O-ring

1

EPDM

4

O-ring

1

EPDM

5

Wiosna

1

S304-WPB

6

Trzpień zaworu

1

CW617N

7

O-ring

1

EPDM

8

Uszczelka

1

EPDM

9

O-ring

1

EPDM

10

Gniazdo zaworu

1

CW617N

11

Pierścień ustalający

1

S304

12

Termoelement

1

H62+CW617N+S304

13

Obudowa zaworu

1

NYLON

14

Pokrętło regulacyjne

1

NYLON

15

Czapka ochronna

1

NYLON

16

Naklejka

1

-

17

Naklejka

1

-

DN

G

OA/DA

L

L1

L2

H

H1

Waga, gr

15

1/2

69

13

90

37.5

435

52.5

500

20

3/4

70

13

90

37.5

440

52.5

495

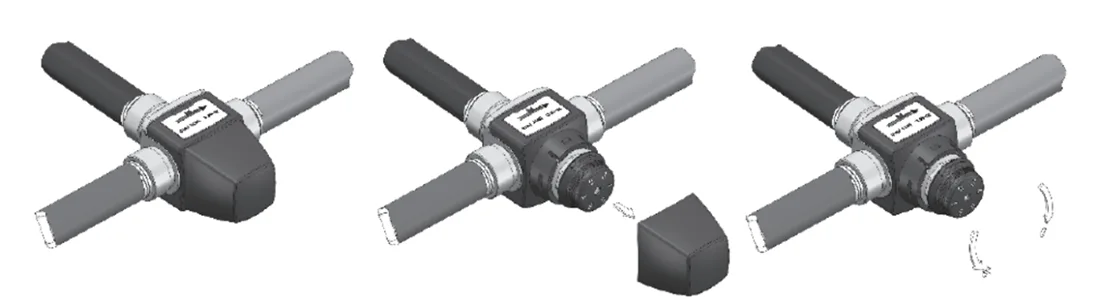

Pozycja uchwytu

Temperatura mieszania, °C

1

30

2

37

3

43

4

51

5

58

6

65

Gwint, cal

Maksymalny moment obrotowy (gwint), Nm

1/2"

30

3/4"

40
