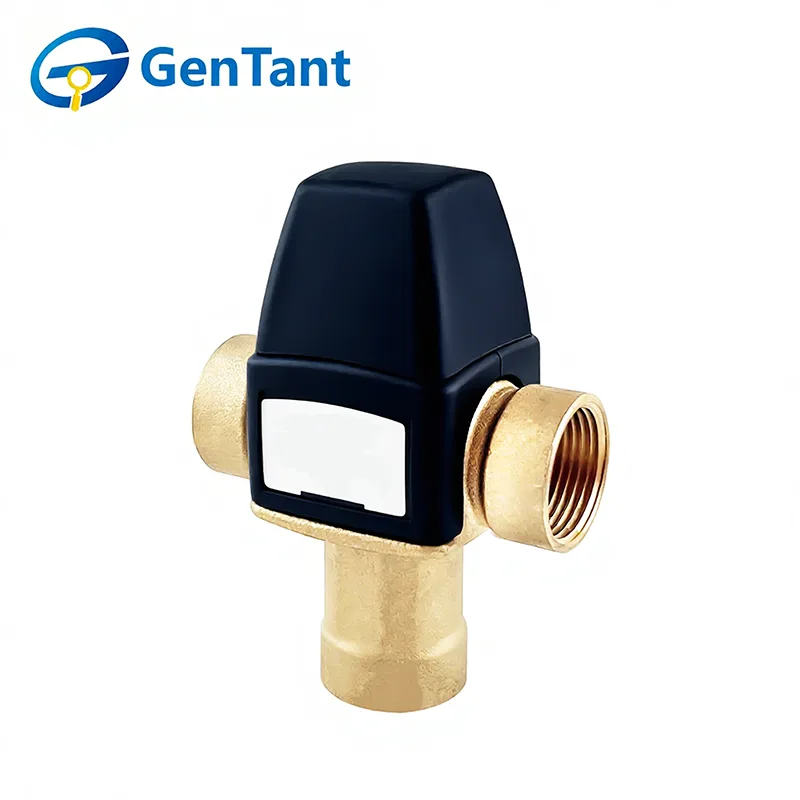

Termostatyczny zawór mieszający z dolnym wylotem wody
GenTant, profesjonalny producent zaworów do regulacji temperatury od ponad dwudziestu lat, dostarcza na całym świecie precyzyjne termostatyczne zawory mieszające z dolnym wylotem wody. Zapraszamy do zapoznania się z naszymi danymi technicznymi, zamówienia próbek lub omówienia potrzeb aplikacyjnych w celu zakupu niezawodnych i opłacalnych rozwiązań dla Twoich projektów.
Nasze solidne zawory (wykorzystujące mosiądz CW617N) automatycznie mieszają ciepłą i zimną wodę, aby zapewnić bezpieczną i stabilną temperaturę w systemach ciepłej wody użytkowej (CWU) i ogrzewaniu podłogowym, skutecznie zapobiegając ryzyku poparzenia. Zaprojektowany z myślą o wysokiej dokładności (±2℃) i trwałości, termostatyczny zawór mieszający GenTant z dolnym wylotem wody jest wybierany przez inżynierów na całym świecie.
Cecha produktu i zastosowanie
1.1. Termostatyczny zawór mieszający GenTant z dolnym wylotem wody przeznaczony jest do utrzymywania zadanej temperatury cieczy w instalacjach ciepłej wody użytkowej (CWU) oraz instalacjach ogrzewania podłogowego.
1.2. Termostatyczne zawory mieszające wyposażone są w zabezpieczenie przed poparzeniem wrzącą wodą (zawór odcina dopływ zmieszanej cieczy w przypadku braku dopływu zimnej wody).
1.3. Stałą temperaturę wody zmieszanej ustawia się za pomocą pokrętła zaworu w zadanym zakresie temperatur.
specyfikacje techniczne
|
NIE |
Charakterystyczny |
Wartość |
|
1 |
Maksymalna temperatura płynu roboczego, °С |
95 |
|
2 |
Maksymalne ciśnienie robocze, bar |
10 |
|
3 |
Maksymalna różnica ciśnień, bar |
2 |
|
4 |
Dokładność, °С |
±2 |
|
5 |
Zakres temperatur, °С |
30-65 |
|
6 |
Środek roboczy |
Woda, wodny roztwór glikoli o stężeniu do 40% |
|
7 |
Zalecane ciśnienie robocze, bar |
1-5 |
|
8 |
Średnica nominalna, mm |
15-20 |
|
9 |
Nominalne natężenie przepływu, m³/h |
1,8 -2,0 |
Projekt produktu i materiały

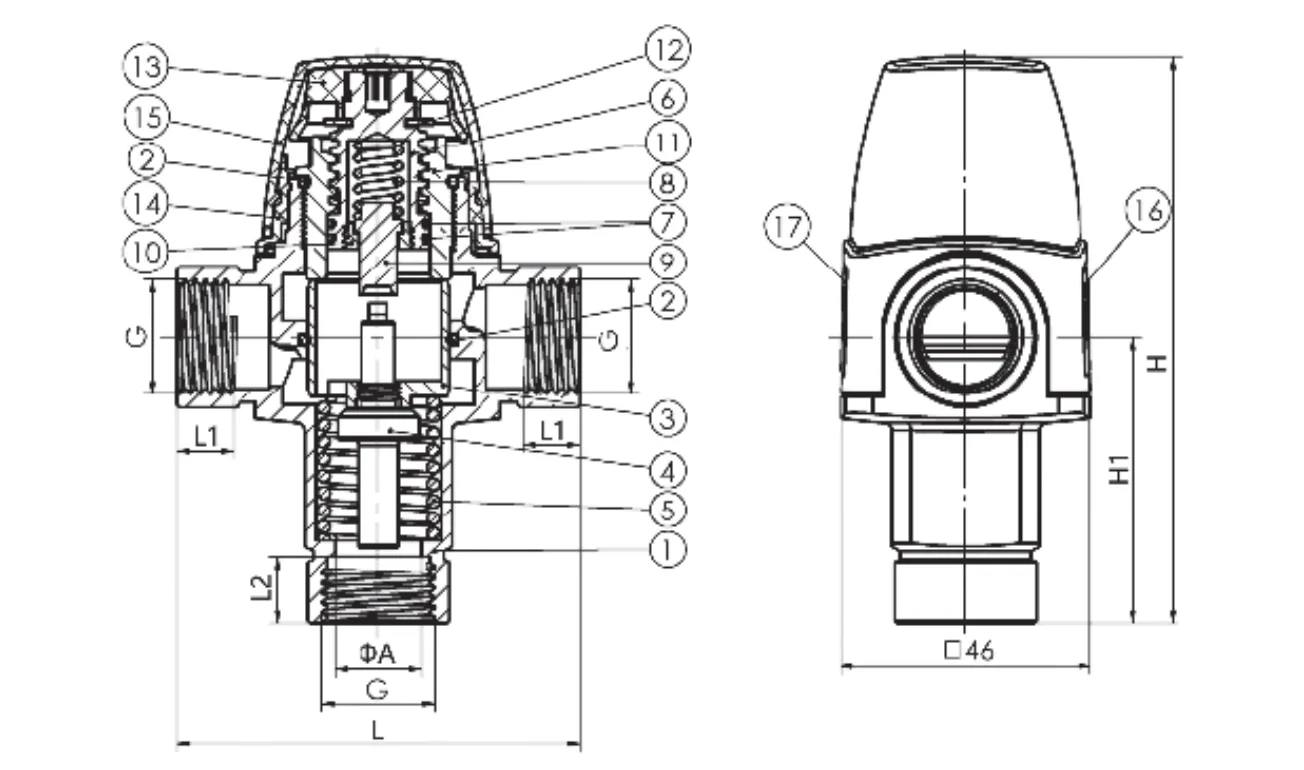

Termostatyczny zawór mieszający z dolnym wylotem wody (gwint wewnętrzny)
|
№ |
Nazwa przedmiotu |
Ilość, szt |
Tworzywo |
|
1 |
Korpus zaworu |
1 |
CW617N |
|
2 |
O-ring |
2 |
EPDM |
|
3 |
Tłok |
1 |
CW617N |
|
4 |
Termoelement |
1 |
H62+CW617N+S304 |
|
5 |
Wiosna |
1 |
S304-WPB |
|
6 |
Śruba regulacyjna |
1 |
CW617N |
|
7 |
O-ring |
2 |
EPDM |
|
8 |
Wiosna |
1 |
S304-WPB |
|
9 |
Trzon |
1 |
CW617N |
|
10 |
Przewodnik po łodygach |
1 |
CW617N |
|
11 |
Gniazdo zaworu |
1 |
CW617N |
|
12 |
Pierścień ustalający |
1 |
S304 |
|
13 |
Obudowa zaworu |
1 |
NYLON |
|
14 |
Pokrętło regulacyjne |
1 |
NYLON |
|
15 |
Czapka ochronna |
1 |
NYLON |
|
16 |
Naklejka |
1 |
- |
|
17 |
Naklejka |
1 |
- |
Wymiary
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Waga, gr |
|
15 |
1/2 |
16 |
74 |
11 |
12 |
104 |
52.5 |
500 |
|
20 |
3/4 |
17 |
78 |
11 |
11 |
104 |
52.5 |
495 |
Termostatyczny zawór mieszający z dolnym wylotem wody (gwint zewnętrzny)
|
№ |
Nazwa przedmiotu |
Ilość, szt |
Tworzywo |
|
1 |
Korpus zaworu |
1 |
CW617N |
|
2 |
O-ring |
2 |
EPDM |
|
3 |
Tłok |
1 |
CW617N |
|
4 |
Termoelement |
1 |
H62+CW617N+S304 |
|
5 |
Wiosna |
1 |
S304-WPB |
|
6 |
Śruba regulacyjna |
1 |
CW617N |
|
7 |
O-ring |
2 |
EPDM |
|
8 |
Wiosna |
1 |
S304-WPB |
|
9 |
Trzon |
1 |
CW617N |
|
10 |
Przewodnik po łodygach |
1 |
CW617N |
|
11 |
Gniazdo zaworu |
1 |
CW617N |
|
12 |
Pierścień ustalający |
1 |
S304 |
|
13 |
Obudowa zaworu |
1 |
NYLON |
|
14 |
Pokrętło regulacyjne |
1 |
NYLON |
|
15 |
Czapka ochronna |
1 |
NYLON |
|
16 |
Naklejka |
1 |
- |
|
17 |
Naklejka |
1 |
- |
Wymiary
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Waga, gr |
|
15 |
1/2 |
69 |
12.5 |
104 |
51.5 |
425 |
52.5 |
500 |
|
20 |
3/4 |
69 |
12.5 |
104 |
51.5 |
440 |
52.5 |
495 |
Instrukcja montażu i obsługi
3.1. Aby zapewnić prawidłową pracę termostatycznego zaworu mieszającego, należy przed montażem upewnić się, że w rurociągu nie znajdują się zanieczyszczenia. Zaleca się zamontowanie filtra na wlocie układu.

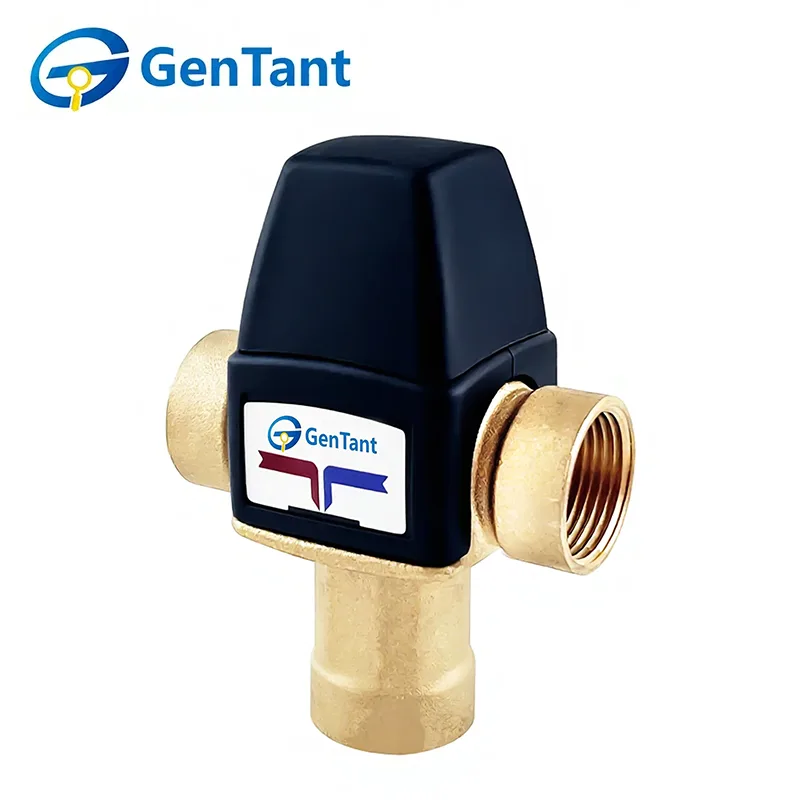

3.2. Korpus miksera wskazuje (patrz rysunek poniżej):
dopływ ciepłej wody w kolorze czerwonym;
dopływ zimnej wody w kolorze niebieskim;
wylot wody zmieszanej z czerwono-niebieskim.
3.3. Temperaturę wody na wylocie termostatycznego zaworu mieszającego ustawia się za pomocą pokrętła regulacyjnego zgodnie z poniższą tabelą.
|
Pozycja uchwytu |
Temperatura mieszania, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Podczas montażu zaworu nie wolno używać kluczy dźwigniowych.
3.5. Połączenia gwintowe należy wykonać przy użyciu FUM (fluoroplastycznego materiału uszczelniającego) lub gwintu poliamidowego jako materiału uszczelniającego.
3.6. Podczas montażu zaworu nie przekraczać wartości momentu obrotowego podanych w tabeli:
|
Gwint, cal |
Maksymalny moment obrotowy (gwint), Nm |
|
1/2" |
30 |
|
3/4" |
40 |
3.7. Przykładowe schematy instalacji CWU (ciepłej wody użytkowej) i ogrzewania za pomocą termostatycznych zaworów mieszających:

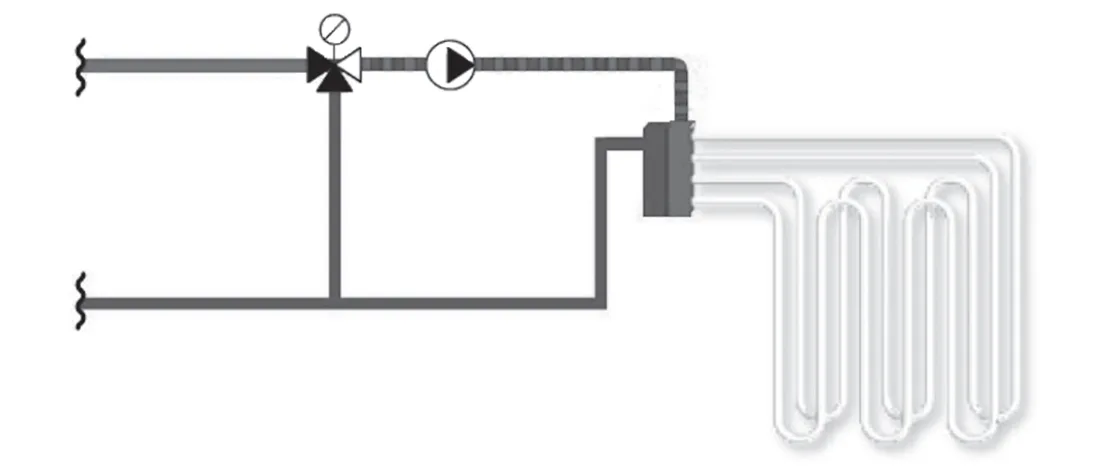

Przykład 1

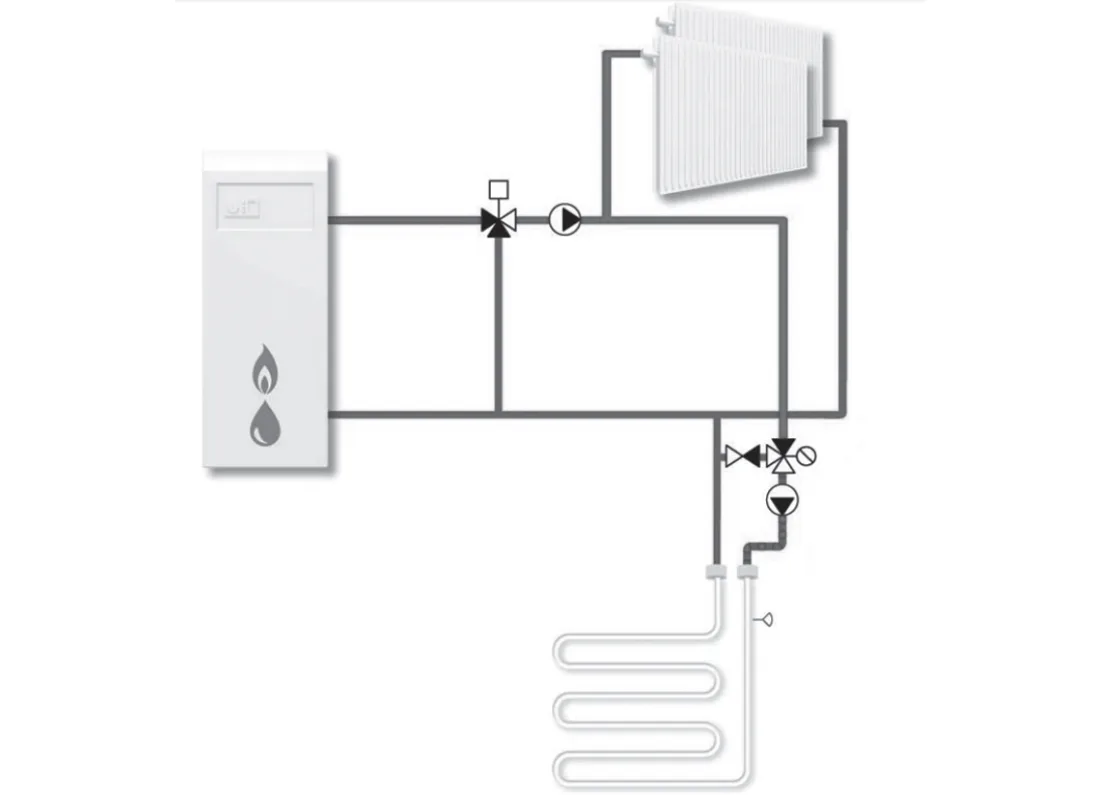

Przykład 2

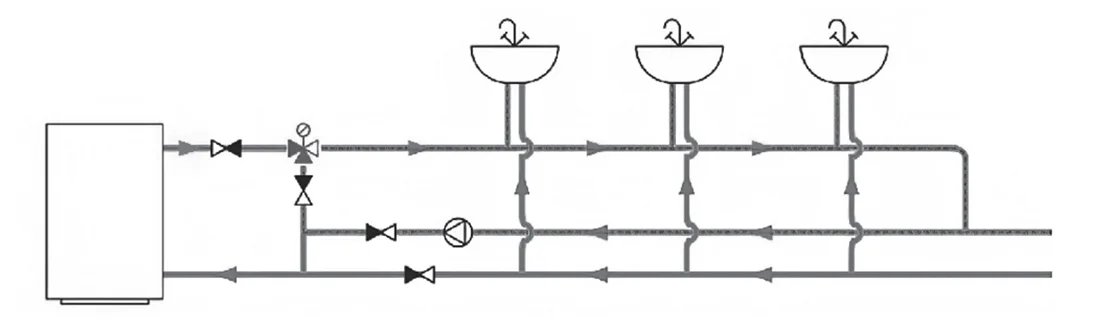

Przykład CWU
Eksploatacja i konserwacja techniczna
4.1. Termostatyczny zawór mieszający musi pracować przy ciśnieniu i temperaturze podanych w tabeli danych technicznych.
4.2. Naprawa i wymiana zaworu jest dozwolona tylko po spuszczeniu płynu niezamarzającego.
