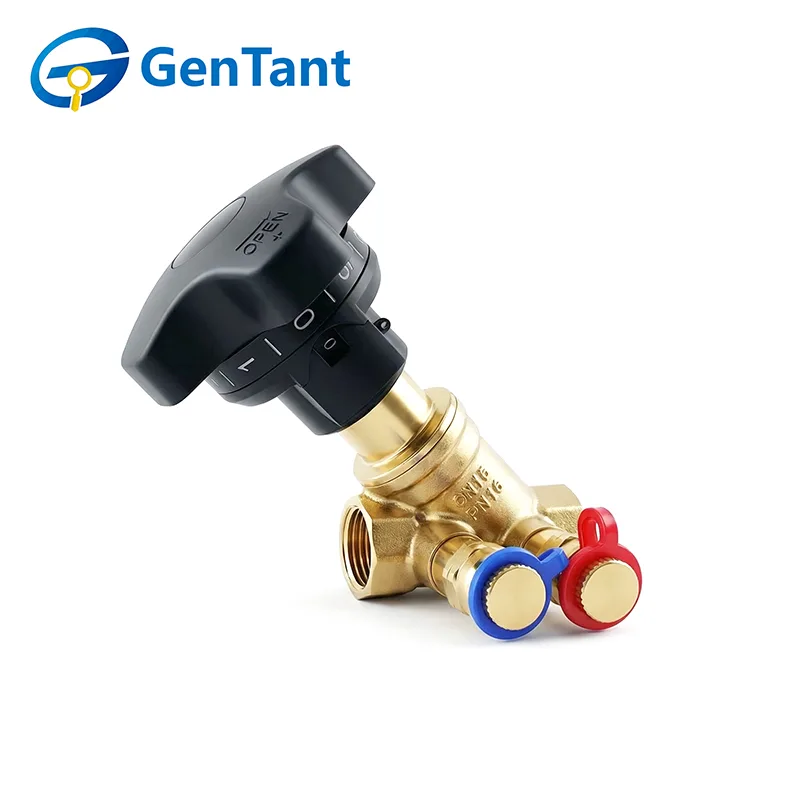

Statyczny zawór równoważący

Jako wiodący światowy dostawca eksportujemy niezawodne rozwiązania zaworowe na cały świat, zapewniając konkurencyjne ceny hurtowe i kompleksowe usługi OEM/ODM. Nasza fabryka wyposażona jest w rygorystyczne systemy kontroli jakości i dedykowane wsparcie techniczne. Jeśli szukasz źródła lub zakupu statycznych zaworów równoważących, zapraszamy do zapytania o nasz najnowszy katalog produktów i zapytania o wycenę. Skorzystaj z naszej wiedzy specjalistycznej w zakresie produkcji i bezproblemowej wysyłki globalnej w przypadku zamówień publicznych na dużą skalę lub specjalistycznych projektów inżynieryjnych.

Cecha produktu i zastosowanie

Statyczny zawór równoważący posiada cyfrowy mechanizm blokujący i konstrukcję korpusu zaworu o prostym przepływie, zapewniającą precyzyjną stałoprocentową kontrolę przepływu. Zapewnia dokładną, zabezpieczoną przed manipulacją regulację i stabilną wydajność hydrauliczną we wszystkich gałęziach systemu.

Zaprojektowany specjalnie do rozwiązywania problemów z nierównomiernym ogrzewaniem/chłodzeniem w systemach HVAC, eliminuje wahania temperatury poprzez dokładną dystrybucję przepływu do każdego terminala. Idealny do systemów ciepłowniczych, klimatyzacji komercyjnej i przemysłowych obiegów wody, osiąga pełną równowagę hydrauliczną, zmniejsza zużycie energii przez pompy i zwiększa ogólną wydajność systemu, zapewniając zarówno oszczędność energii, jak i poprawę komfortu.

Parametr produktu (specyfikacja)

Odpowiednie płyny: woda, roztwory glikolu (maks. 50% glikolu)

Zakres temperatury roboczej: -20 ~ 120°C

Maksymalne ciśnienie robocze: 16 barów (1,6 MPa)

Możliwość szybkiego testowania ciśnienia: (wymaga dedykowanego inteligentnego miernika do wykrywania; średnica sondy wynosi 3 mm)

Doskonała wydajność regulacji: Precyzyjna regulacja ze wskaźnikiem otwarcia pokazującym przyrosty co 1/10 obrotu

Doskonała funkcja wyłączania

Funkcja blokowania stopnia otwarcia

Dokładność: ±10%

Główne materiały

HPB59-1 (gatunek mosiądzu)

Pokrętło: ABS  Elementy uszczelniające: PTFE, EPDM

Typ połączenia gwintowego

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

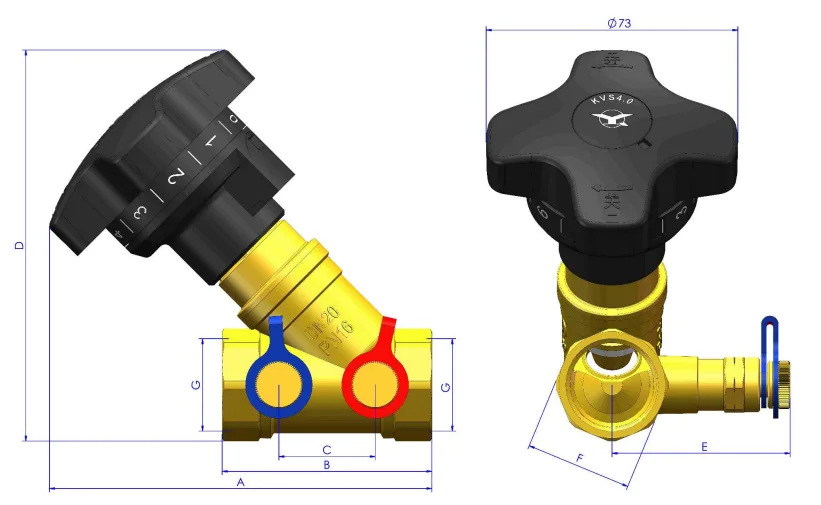

Wymiar produktu

Wytyczne dotyczące montażu zaworu i instrukcja ustawiania blokady pamięci:

Wskaźnik na pokrętle zaworu powinien być skierowany w stronę widoczną dla personelu uruchamiającego. Należy unikać przeszkód przed złączem do pomiaru ciśnienia na korpusie zaworu, aby zapewnić możliwość podłączenia dedykowanego inteligentnego przyrządu w celu wykrywania podczas uruchamiania.

Rurociąg, w którym zamontowany jest zawór, musi mieć tę samą średnicę nominalną.

Przed instalacją należy upewnić się, że rurociąg i zawór nie są zanieczyszczone.

Aby chronić zawór przed potencjalnymi zanieczyszczeniami, należy zainstalować filtr przed zaworem.

Podczas montażu kierunek przepływu czynnika powinien być zgodny z kierunkiem oznaczonym na korpusie zaworu.

Zawór może być montowany poziomo lub pionowo.

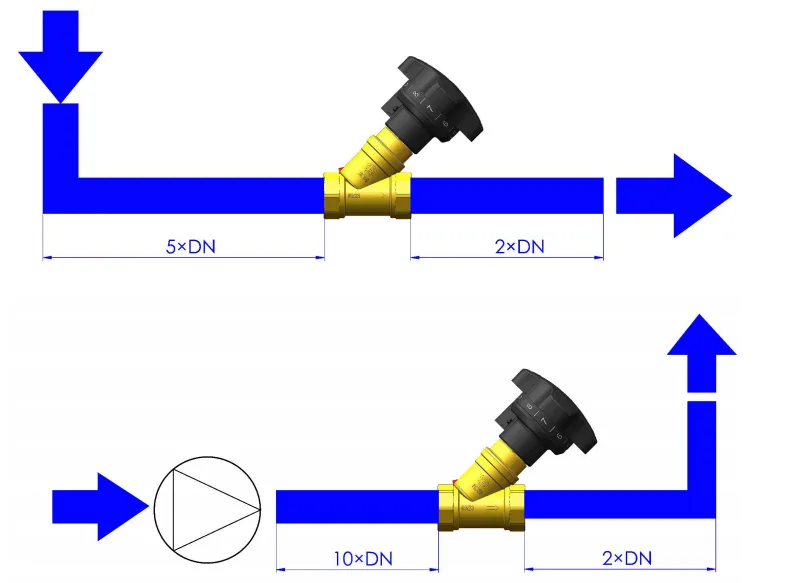

Jeżeli zawór montowany jest za zakrzywionym odcinkiem rury, zaleca się, aby prosty odcinek rury przed zaworem był minimalny (długość równa 5-krotności średnicy nominalnej zaworu).

Jeżeli przed zaworem znajduje się cyrkulator (pompa), minimalna zalecana długość prostej rury wynosi 10-krotność średnicy nominalnej samego zaworu.

Po oddaniu zaworu do eksploatacji, aby zachować stan równowagi systemu, nie należy w trakcie normalnej pracy instalacji dokonywać przypadkowych zmian otwarcia zaworu, a w szczególności nie należy zmieniać urządzenia blokującego otwarcie.

Ustawienie blokady pamięci

Statyczny zawór równoważący jest wyposażony w urządzenie zapamiętujące położenie. Zdejmij osłonę przeciwpyłową i wykonaj poniższe czynności, aby uzyskać wymagane ustawienie blokowania:

1.Użyj małego narzędzia w małym rowku pomiędzy osłoną przeciwpyłową a pokrętłem, a następnie wyjmij je.

2. Włóż klucz sześciokątny 5 mm na środek koła zamachowego i utrzymuj obrót w wymaganej pozycji.

3. Wciśnij osłonę przeciwpyłową z powrotem na miejsce.
