Zawór regulacji różnicy ciśnień

Zaprojektowane z myślą o precyzji i trwałości, zawory GenTant są łatwe w integracji, co czyni je preferowanym wyborem dla inżynierów i kierowników projektów na całym świecie. Zależy nam na zapewnianiu wyjątkowych usług i niestandardowych rozwiązań, oferując hurtownikom produkty wysokiej jakości po rozsądnych cenach. Zapraszamy do zamawiania dokumentacji technicznej, zapoznania się z naszą różnorodną ofertą produktów i konsultacji z naszym zespołem w celu zaspokojenia potrzeb projektu. Nawiąż współpracę z GenTant, aby zwiększyć wydajność i trwałość swojego systemu.

Cecha produktu i zastosowanie

Zawór regulacji różnicy ciśnień jest przeznaczony do układów hydraulicznych z zamkniętą pętlą, aby automatycznie utrzymywać stałą różnicę ciśnień pomiędzy przewodami zasilającymi i powrotnymi. Reagując proporcjonalnie na zmiany przepływu, stabilizuje ciśnienie w systemie, zapobiega nadmiernej prędkości przepływu i skutecznie eliminuje hałas z rur. Zawór współpracuje ze statycznym zaworem równoważącym poprzez miedziane rurki impulsowe, zapewniając precyzyjną regulację przepływu i równowagę ciśnienia. Solidna konstrukcja i ciśnienie znamionowe PN16 gwarantują długoterminową niezawodność. Zawór umożliwia elastyczną orientację instalacji, oferuje pamięć nastaw i umożliwia częściową izolację bez zakłócania innych elementów systemu, zapewniając efektywność energetyczną i lepszy komfort cieplny.

Zawory regulujące różnicę ciśnień są szeroko stosowane w systemach HVAC o zmiennym przepływie, takich jak sieci cyrkulacyjne wody lodowej i ciepłej. Idealnie nadają się do zastosowań związanych z termostatycznymi zaworami regulacyjnymi, klimakonwektorami i odgałęzieniami końcowymi, w których występują częste zmiany przepływu. Utrzymując stabilną różnicę ciśnień na odgałęzieniach, zawór zwiększa stabilność systemu, skraca czas uruchamiania i zapewnia cichą, wydajną pracę w budynkach komercyjnych, kompleksach mieszkalnych, szpitalach i obiektach przemysłowych.

Do jego głównych zastosowań zaliczają się:

Sieci ciepłownicze i systemy pionów: Stosowane do stabilizacji ciśnienia w różnych strefach lub pionach pionowych w budynkach o dużej skali, zapobiegając wahaniom przepływu spowodowanym otwieraniem lub zamykaniem innych odgałęzień.

Systemy kotłów kondensacyjnych: Chroni kocioł poprzez utrzymywanie niezbędnych warunków ciśnienia w celu optymalizacji wydajności skraplania i zapewnienia stabilnego natężenia przepływu przez wymiennik ciepła.

Systemy skojarzonego wytwarzania ciepła i energii (CHP): reguluje ciśnienie pomiędzy przewodem zasilającym i powrotnym, aby zapewnić pracę jednostki kogeneracyjnej w ramach optymalnych parametrów hydraulicznych, zapobiegając przepełnieniu lub niewystarczającemu ciśnieniu.

Parametr produktu (specyfikacja)

Zakres temperatur: -5 do 110°C

Maksymalne ciśnienie robocze: 16 barów

Maksymalne ciśnienie różnicowe: 2 bary

Maksymalne ciśnienie różnicowe na membranie: 6 barów

Zakres ustawień: 5–30 kPa (50–300 mbar)

Dokładność: ±15%

Miedziana rurka impulsowa: 1/8" × 1/8" × 1 m (z adapterem/tulejką 1/4")

Typ połączenia gwintowego

DN15(1/2＂), DN20(3/4＂), DN25(1＂)

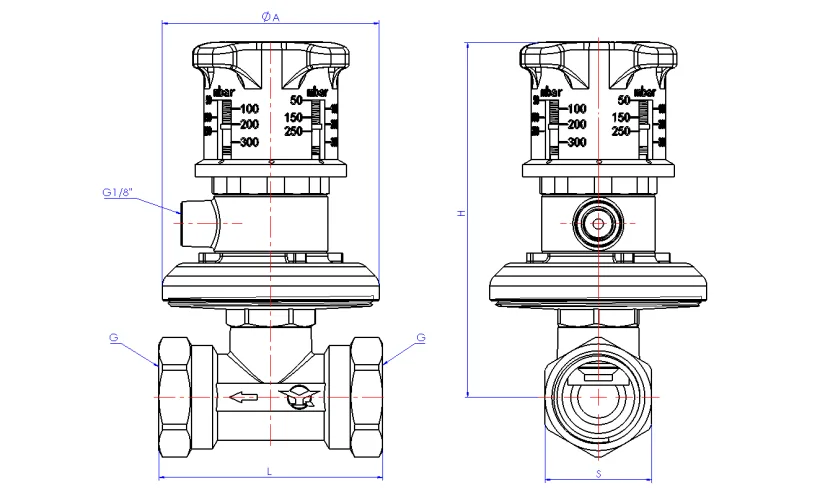

Wymiar produktu

Wytyczne obsługi

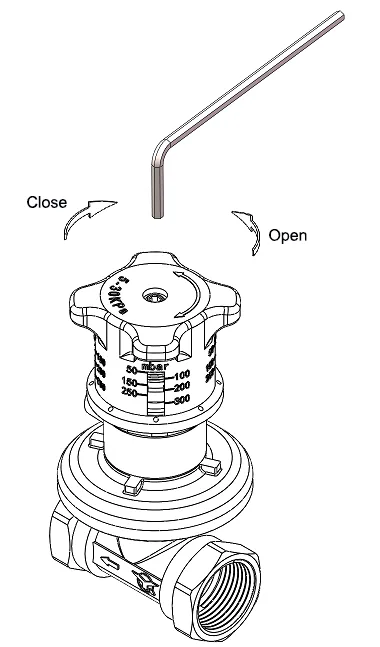

Operacja zamykania zaworu

Używając klucza imbusowego 3 mm (klucza sześciokątnego), włóż go do sześciokątnego gniazda na środku koła zamachowego. Obróć go w kierunku zgodnym z ruchem wskazówek zegara, aby przesunąć wewnętrzny grzyb zaworu i zamknąć kanał przepływowy.

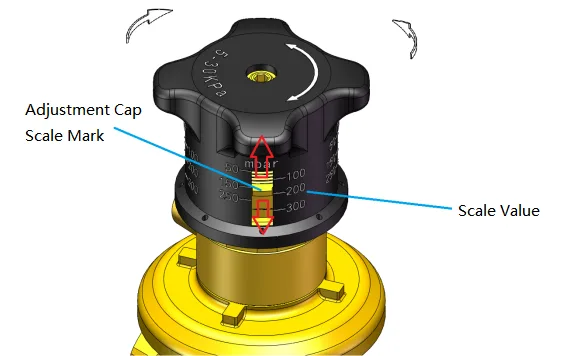

Operacja regulacji różnicy ciśnień

Obróć ręcznie pokrętło regulacyjne, aby przesunąć wewnętrzną nasadkę regulacyjną w górę lub w dół. Wyrównaj nasadkę z żądaną wartością skali na pokrętle; wartości skali są kalibrowane w mbar.
