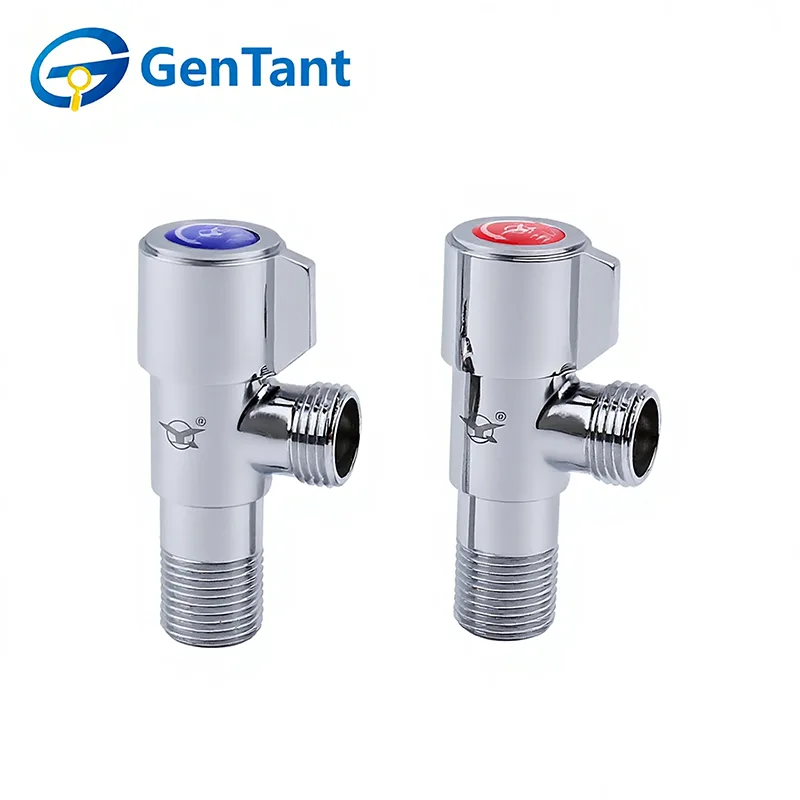

Zawór kątowy ćwierćobrotowy

Zawory kątowe ćwierćobrotowe są szeroko stosowane w układach kontroli cieczy i gazu, aby szybko otwierać lub zamykać przepływ za pomocą prostego obrotu o 90 stopni, zapewniając szybką reakcję, niezawodne uszczelnienie i łatwą obsługę. Zakrzywiona konstrukcja korpusu pozwala na wydajną instalację w ograniczonych przestrzeniach i pomaga zmienić kierunek przepływu przy jednoczesnym zachowaniu stabilnej wydajności.

Cecha produktu i zastosowanie

Zawory kątowe ćwierćobrotowe są wyposażone w mechanizm z osadzeniem kulowym, który umożliwia natychmiastowe odcięcie przepływu za pomocą prostego obrotu o 90 stopni. Ich podstawową cechą jest orientacja 90 stopni, co upraszcza połączenia rur ściennych z elastycznymi wężami w ciasnych przestrzeniach. Są szeroko stosowane w łazienkach i kuchniach mieszkalnych do toalet, zlewów i kranów. Trwały mosiężny korpus i niezawodne uszczelnienie zapewniają instalatorom trwałe, szczelne rozwiązanie.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,0 MPa

Czynnik roboczy: Woda, gazy niekorozyjne i niepalne

Temperatura pracy: -10°C ≤ T ≤ 90°C

Gwint zgodny z normą ISO 228

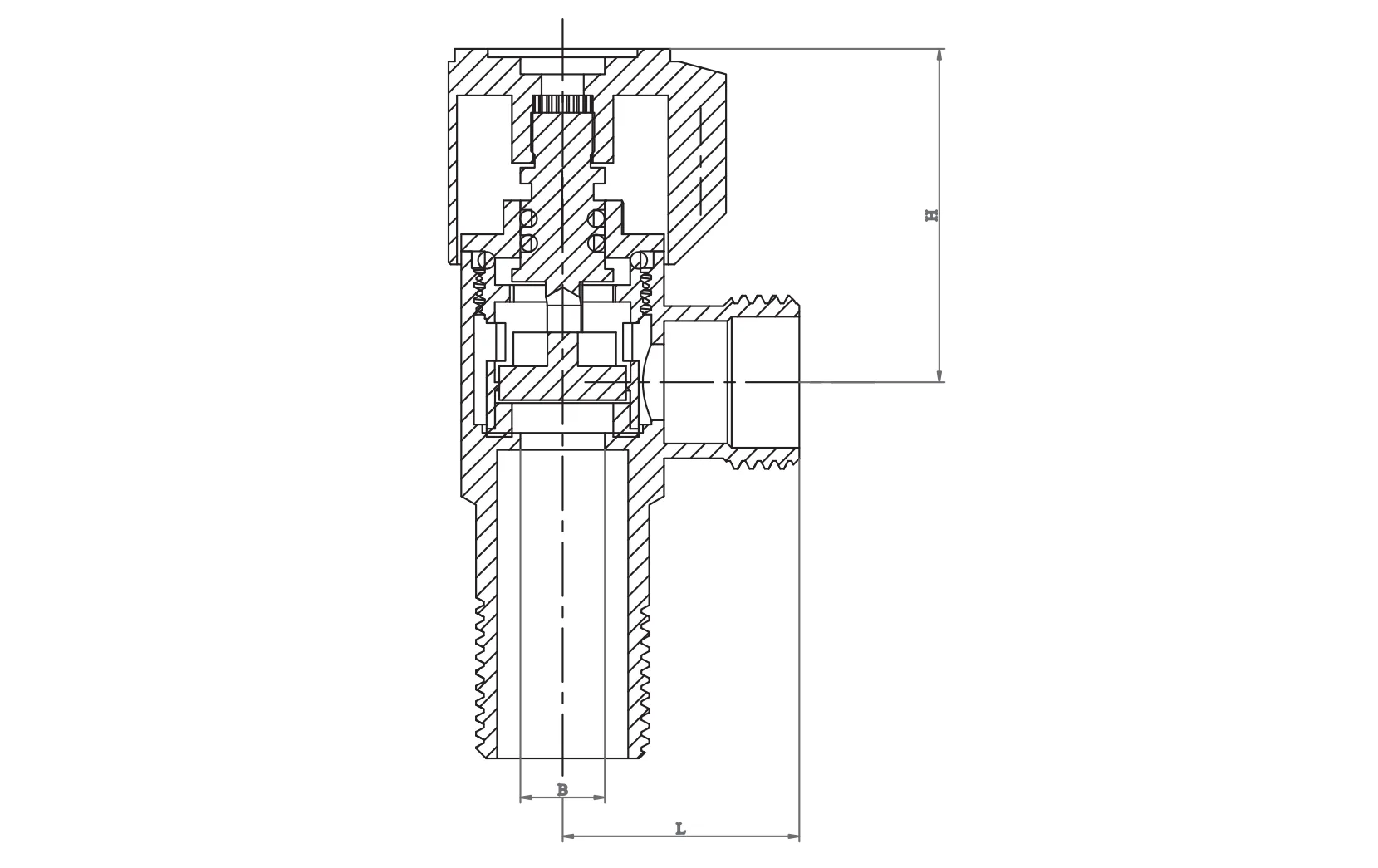

Wymiary produktu

Wytyczne dotyczące instalacji

Profesjonalny montaż: Zawory ćwierćobrotowe muszą być instalowane przez certyfikowanych techników gazowych. Upewnij się, że dopływ gazu jest odcięty, a miejsce pracy jest dobrze wentylowane.

Integralność gwintu: Używaj wyłącznie taśmy PTFE klasy gazowej (zwykle żółtej) lub specjalistycznego środka do rur. Nałożyć środek uszczelniający wyłącznie na gwinty zewnętrzne, upewniając się, że do korpusu zaworu nie przedostaje się nadmiar materiału, który mógłby zablokować uszczelnienie.

Zarządzanie momentem obrotowym: Użyj odpowiedniego klucza na końcu zaworu znajdującym się najbliżej rury. Nie dokręcaj zbyt mocno, ponieważ nadmierna siła może spowodować pęknięcie korpusu zaworu lub uszkodzenie wewnętrznych gniazd, prowadząc do niebezpiecznych wycieków.

Testowanie szczelności: Po instalacji nigdy nie używaj płomienia do sprawdzania szczelności. Nałóż certyfikowany roztwór do wykrywania nieszczelności lub wodę z mydłem na wszystkie połączenia; bąbelki wskazują na nieszczelność, którą należy natychmiast usunąć.

Instrukcja obsługi

Funkcja: Zawory kątowe ćwierćobrotowe służą wyłącznie do włączania/wyłączania. Muszą pozostać w pozycji całkowicie otwartej lub całkowicie zamkniętej. Częściowe otwarcie może spowodować erozję gniazda i uszkodzenie uszczelnienia.

Pozycja uchwytu: Uchwyt służy jako wskaźnik wizualny. Gdy uchwyt jest ustawiony równolegle do rury, zawór jest OTWARTY; gdy jest prostopadły, jest ZAMKNIĘTY.

Obsługa ręczna: Zawory te są przeznaczone do obsługi ręcznej. Do obracania klamki nie używaj narzędzi ani „oszukiwaczy”. Jeśli zawór jest trudny w obsłudze, prawdopodobnie wymaga wymiany.

Kontrola i konserwacja

Kontrole okresowe: Co najmniej dwa razy w roku zawory ćwierćobrotowe należy sprawdzać pod kątem oznak korozji, uszkodzeń uchwytów lub zapachu gazu. Okresowo przełączaj zawór (otwieranie/zamykanie), aby upewnić się, że kulka się nie zatnie.

Zakaz demontażu: Ze względu na krytyczne tolerancje bezpieczeństwa nie należy próbować demontować ani naprawiać wewnętrznych elementów zaworu gazowego. Jeżeli zawór przecieka lub nie daje się zamknąć, należy natychmiast wymienić całe urządzenie.

Środowisko: Utrzymuj obszar zaworu wolny od żrących substancji chemicznych lub gromadzenia się dużej ilości wilgoci, które z czasem mogą spowodować uszkodzenie mosiężnego korpusu lub uszczelek trzpienia.

Protokół awaryjny: W przypadku wycieku gazu natychmiast zamknij główny zawór na dopływie, ewakuuj obszar i skontaktuj się ze służbami ratunkowymi.
