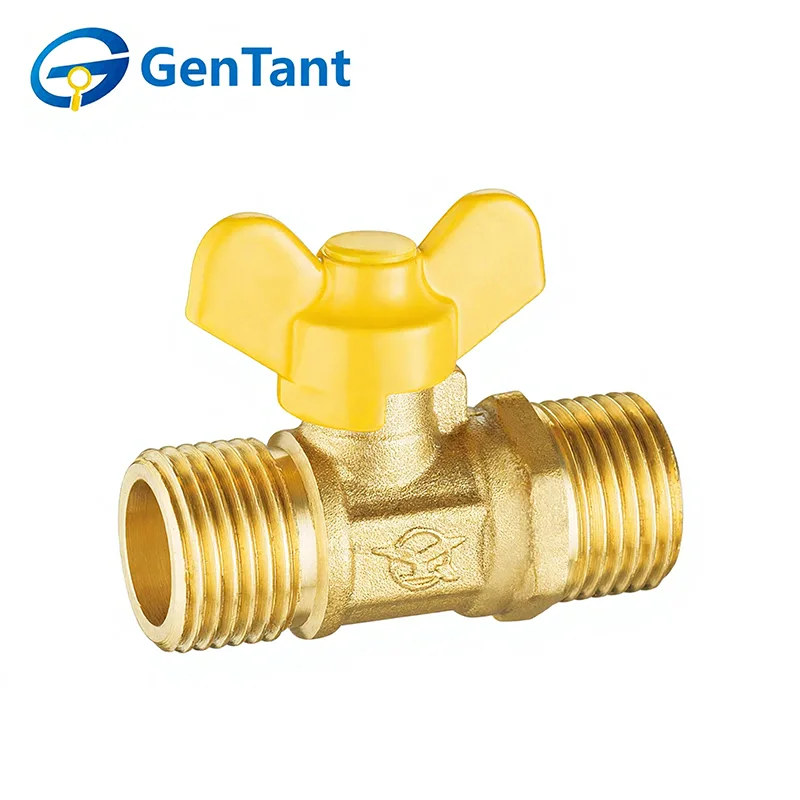

Zawór gazowy z uchwytem motylkowym

Zawory gazowe z uchwytami motylkowymi są szeroko stosowane w systemach dystrybucji i kontroli gazu do otwierania, zamykania i regulowania przepływu gazu przy prostej i wydajnej obsłudze. Konstrukcja uchwytu motylkowego umożliwia szybkie ręczne sterowanie, wyraźne wskazanie otwarcia i zamknięcia oraz niezawodne działanie, dzięki czemu zawory te nadają się do zastosowań gazowych w budynkach mieszkalnych, komercyjnych i przemysłowych.

Cecha produktu i zastosowanie

Zawory gazowe z uchwytem motylkowym są przeznaczone do instalacji w ograniczonych przestrzeniach, gdzie standardowa długa dźwignia nie może się swobodnie obracać. Kompaktowa konstrukcja typu „motyl” (uchwyt w kształcie litery T) zapewnia wygodny chwyt i szybką pracę ćwierćobrotową. Zawory te są szeroko stosowane w domowych zestawach gazomierzy, szafkach kuchennych i naściennych przyłączach kotłów. Ich solidna mosiężna konstrukcja zapewnia szczelne uszczelnienie, co czyni je ulubionymi instalatorami.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Czynnik roboczy: Gaz miejski, gaz ziemny, gaz płynny (LPG)

Temperatura pracy: -10°C ≤ T ≤ 80°C

Wymiary produktu

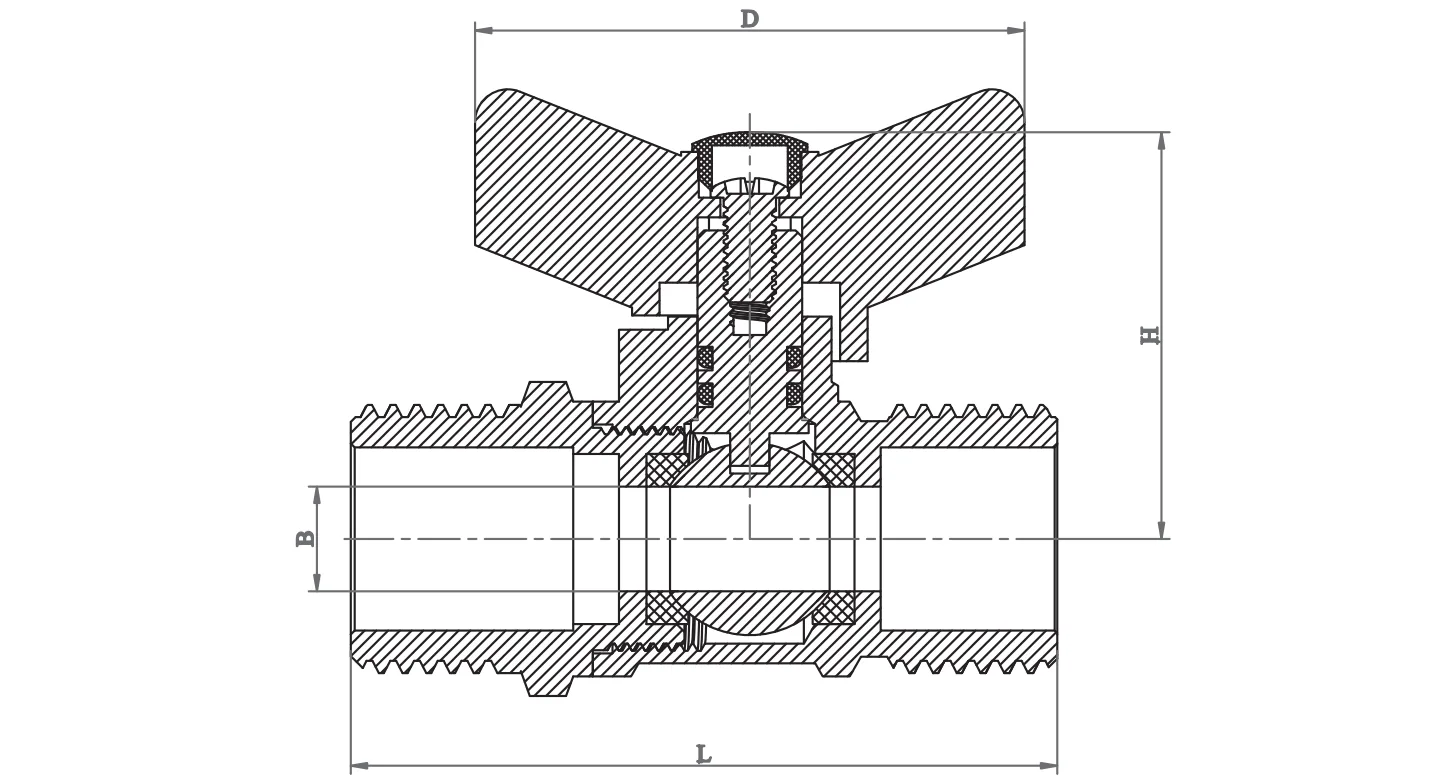

Wątek męsko-męski

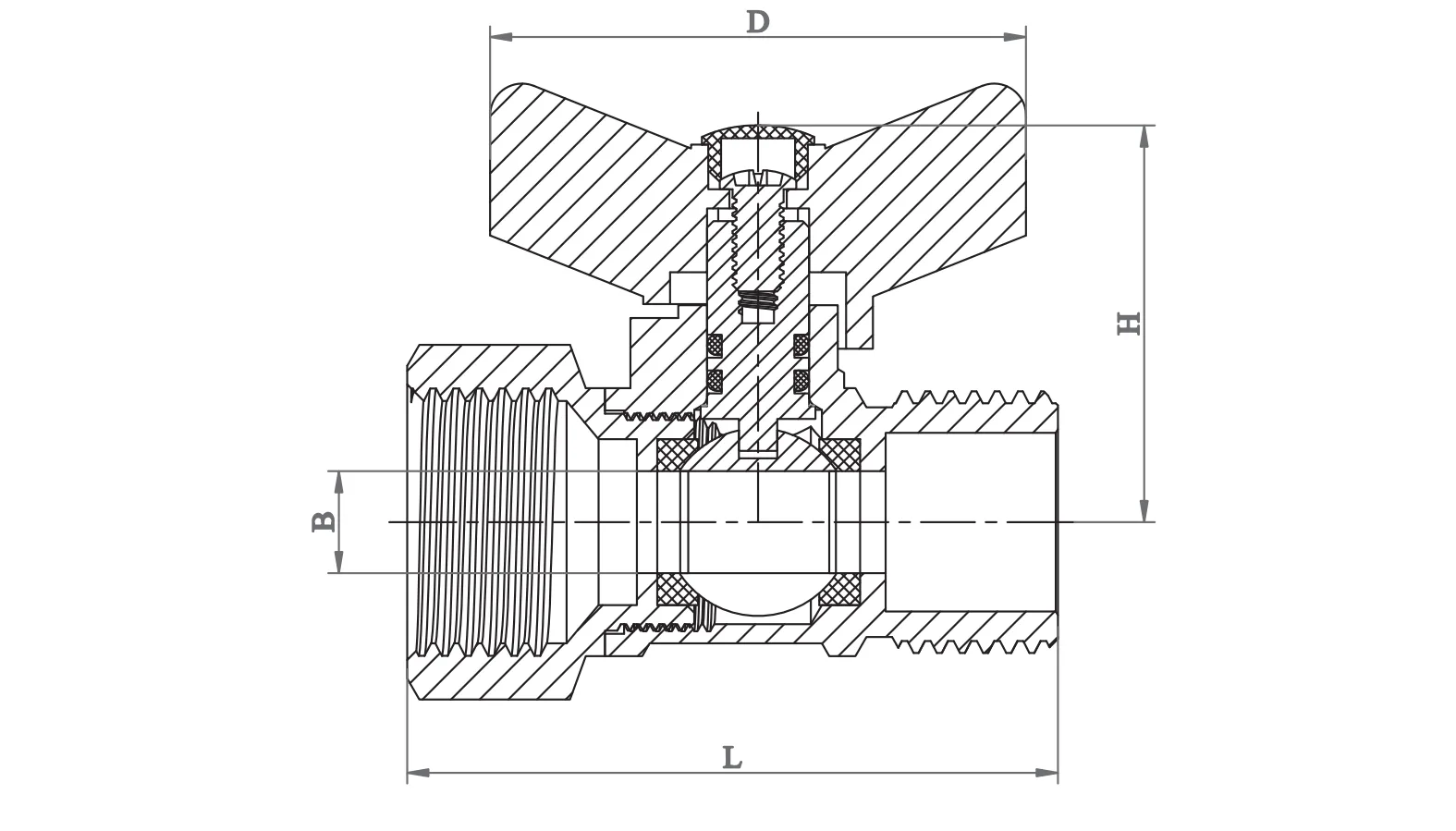

Wątek żeńsko-męski

Wytyczne dotyczące instalacji

Profesjonalna instalacja: Zawory gazowe z uchwytem motylkowym muszą być instalowane przez certyfikowanych techników gazowych. Upewnij się, że dopływ gazu jest odcięty, a miejsce pracy jest dobrze wentylowane.

Integralność gwintu: Używaj wyłącznie taśmy PTFE klasy gazowej (zwykle żółtej) lub specjalistycznego środka do rur. Nałożyć środek uszczelniający wyłącznie na gwinty zewnętrzne, upewniając się, że do korpusu zaworu nie przedostaje się nadmiar materiału, który mógłby zablokować uszczelnienie.

Zarządzanie momentem obrotowym: Użyj odpowiedniego klucza na końcu zaworu znajdującym się najbliżej rury. Nie dokręcaj zbyt mocno, ponieważ nadmierna siła może spowodować pęknięcie korpusu zaworu lub uszkodzenie wewnętrznych gniazd, prowadząc do niebezpiecznych wycieków.

Testowanie szczelności: Po instalacji nigdy nie używaj płomienia do sprawdzania szczelności. Nałóż certyfikowany roztwór do wykrywania nieszczelności lub wodę z mydłem na wszystkie połączenia; bąbelki wskazują na nieszczelność, którą należy natychmiast usunąć.

Instrukcja obsługi

Funkcja: Zawory gazowe z uchwytem motylkowym służą wyłącznie do włączania/wyłączania. Muszą pozostać w pozycji całkowicie otwartej lub całkowicie zamkniętej. Częściowe otwarcie może spowodować erozję gniazda i uszkodzenie uszczelnienia.

Pozycja uchwytu: Uchwyt służy jako wskaźnik wizualny. Gdy uchwyt jest ustawiony równolegle do rury, zawór jest OTWARTY; gdy jest prostopadły, jest ZAMKNIĘTY.

Obsługa ręczna: Te zawory gazowe z uchwytem motylkowym są przeznaczone do obsługi ręcznej. Do obracania klamki nie używaj narzędzi ani „oszukiwaczy”. Jeśli zawór jest trudny w obsłudze, prawdopodobnie wymaga wymiany.

Kontrola i konserwacja

Kontrole okresowe: Co najmniej dwa razy w roku należy sprawdzać zawory pod kątem oznak korozji, uszkodzeń uchwytów lub zapachu gazu. Okresowo przełączaj zawór (otwieranie/zamykanie), aby upewnić się, że kulka się nie zatnie.

Zakaz demontażu: Ze względu na krytyczne tolerancje bezpieczeństwa nie należy próbować demontować ani naprawiać wewnętrznych elementów zaworu gazowego. Jeżeli zawór przecieka lub nie daje się zamknąć, należy natychmiast wymienić całe urządzenie.

Środowisko: Utrzymuj obszar zaworu wolny od żrących substancji chemicznych lub gromadzenia się dużej ilości wilgoci, które z czasem mogą spowodować uszkodzenie mosiężnego korpusu lub uszczelek trzpienia.

Protokół awaryjny: W przypadku wycieku gazu natychmiast zamknij główny zawór na dopływie, ewakuuj obszar i skontaktuj się ze służbami ratunkowymi.
