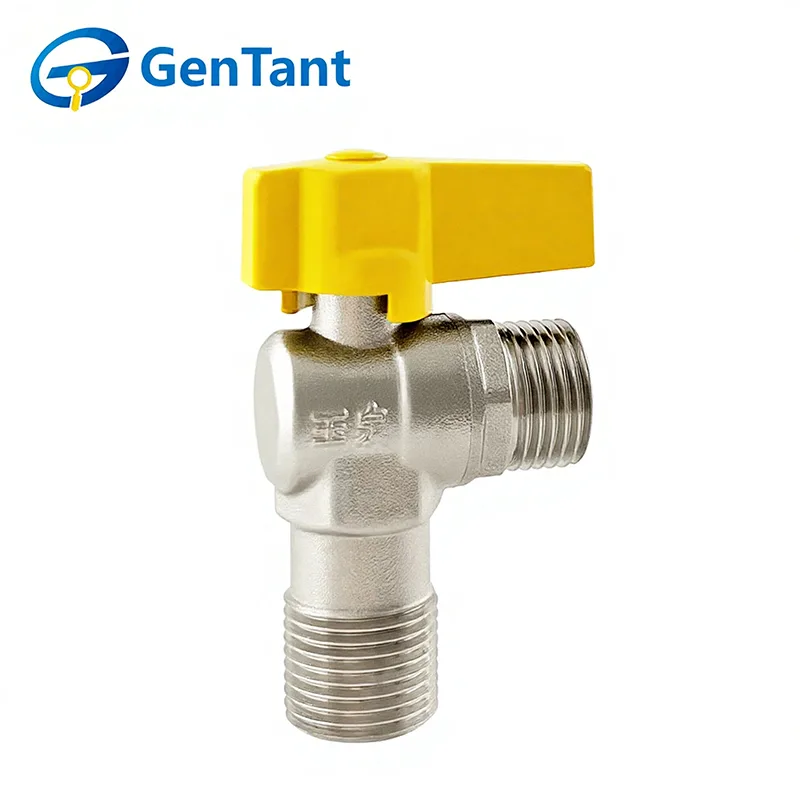

Zawór kulowy kątowy gazu

Zawory kulowe kątowe gazu są niezbędnymi urządzeniami sterującymi stosowanymi w systemach gazociągów do odcinania lub regulowania przepływu gazu, gdy wymagana jest zmiana kierunku przepływu. Zawory te, charakteryzujące się zakrzywioną konstrukcją korpusu i precyzyjnym mechanizmem kulowym, zapewniają szybkie działanie, szczelne uszczelnienie i niezawodne działanie, dzięki czemu nadają się do zastosowań gazowych w budynkach mieszkalnych, komercyjnych i przemysłowych.

Cecha produktu i zastosowanie

Zawory kulowe kątowe do gazu charakteryzują się konfiguracją wlotu i wylotu pod kątem 90 stopni, co czyni je idealnym rozwiązaniem w przypadku instalacji oszczędzających miejsce w ciasnych narożnikach. Ich podstawową cechą jest kompaktowy, wygięty korpus, który eliminuje potrzebę stosowania dodatkowych złączek kolankowych, zmniejszając liczbę miejsc pracy i nieszczelności. Są one szeroko stosowane w przyłączach kotłów ściennych w budynkach mieszkalnych i przyłączach kuchenek gazowych, zapewniając czyste, profesjonalne wykończenie instalatorom urządzeń.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Czynnik roboczy: Gaz miejski, gaz ziemny, gaz płynny (LPG)

Temperatura pracy: -10°C ≤ T ≤ 80°C

Gwint zgodny z normą ISO 228

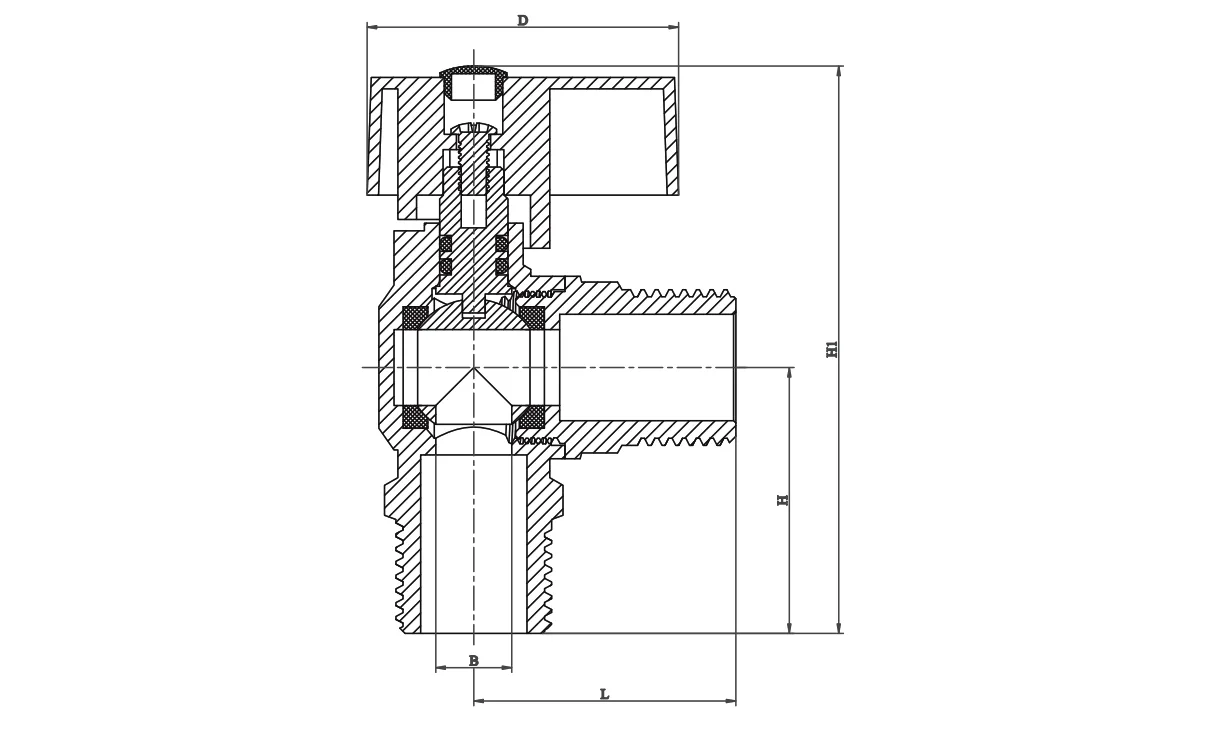

Wymiary produktu

Wytyczne dotyczące instalacji

Profesjonalna instalacja: Kątowe zawory kulowe gazu muszą być instalowane przez certyfikowanych techników gazowych. Upewnij się, że dopływ gazu jest odcięty, a miejsce pracy jest dobrze wentylowane.

Integralność gwintu: Używaj wyłącznie taśmy PTFE klasy gazowej (zwykle żółtej) lub specjalistycznego środka do rur. Nałożyć środek uszczelniający wyłącznie na gwinty zewnętrzne, upewniając się, że do korpusu zaworu nie przedostaje się nadmiar materiału, który mógłby zablokować uszczelnienie.

Zarządzanie momentem obrotowym: Użyj odpowiedniego klucza na końcu zaworu znajdującym się najbliżej rury. Nie dokręcaj zbyt mocno, ponieważ nadmierna siła może spowodować pęknięcie korpusu zaworu lub uszkodzenie wewnętrznych gniazd, prowadząc do niebezpiecznych wycieków.

Testowanie szczelności: Po instalacji nigdy nie używaj płomienia do sprawdzania szczelności. Nałóż certyfikowany roztwór do wykrywania nieszczelności lub wodę z mydłem na wszystkie połączenia; bąbelki wskazują na nieszczelność, którą należy natychmiast usunąć.

Instrukcja obsługi

Funkcja: Zawory kulowe kątowe gazu służą wyłącznie do włączania/wyłączania. Muszą pozostać w pozycji całkowicie otwartej lub całkowicie zamkniętej. Częściowe otwarcie może spowodować erozję gniazda i uszkodzenie uszczelnienia.

Pozycja uchwytu: Uchwyt służy jako wskaźnik wizualny. Gdy uchwyt jest ustawiony równolegle do rury, zawór jest OTWARTY; gdy jest prostopadły, jest ZAMKNIĘTY.

Obsługa ręczna: Te kątowe zawory kulowe gazu są przeznaczone do obsługi ręcznej. Do obracania klamki nie używaj narzędzi ani „oszukiwaczy”. Jeśli zawór jest trudny w obsłudze, prawdopodobnie wymaga wymiany.

Kontrola i konserwacja

Kontrole okresowe: Co najmniej dwa razy w roku należy sprawdzać zawory pod kątem oznak korozji, uszkodzeń uchwytów lub zapachu gazu. Okresowo przełączaj zawór (otwieranie/zamykanie), aby upewnić się, że kulka się nie zatnie.

Zakaz demontażu: Ze względu na krytyczne tolerancje bezpieczeństwa nie należy próbować demontować ani naprawiać wewnętrznych elementów zaworu gazowego. Jeżeli zawór przecieka lub nie daje się zamknąć, należy natychmiast wymienić całe urządzenie.

Środowisko: Utrzymuj obszar zaworu wolny od żrących substancji chemicznych lub gromadzenia się dużej ilości wilgoci, które z czasem mogą spowodować uszkodzenie mosiężnego korpusu lub uszczelek trzpienia.

Protokół awaryjny: W przypadku wycieku gazu natychmiast zamknij główny zawór na dopływie, ewakuuj obszar i skontaktuj się ze służbami ratunkowymi.
