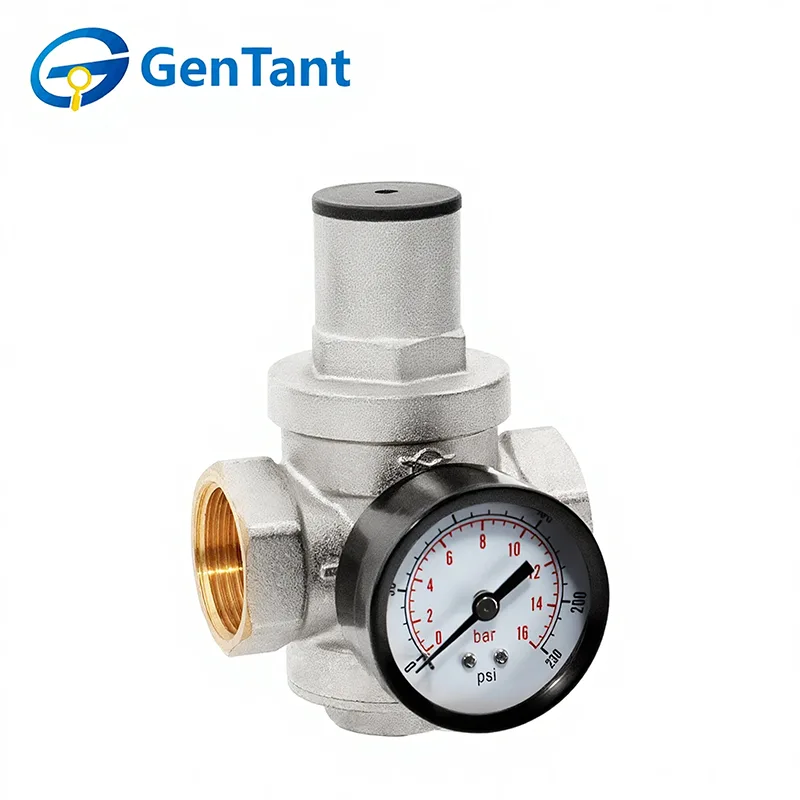

Zawór redukcyjny ciśnienia

Zaprojektowane z myślą o trwałości i dokładności, zawory GenTant są wybierane przez inżynierów i kupowane przez partnerów na całym świecie. Dbamy o kontrolę jakości i profesjonalnie produkujemy wysokiej jakości rozwiązania dostosowane do różnorodnych potrzeb zastosowań. Nasza fabryka oferuje usługi dostosowane do indywidualnych potrzeb i zapewnia bezpłatne próbki, dzięki czemu możesz ocenić nasze produkty przed podjęciem decyzji. Zapraszamy do zapoznania się z naszymi danymi technicznymi lub omówienia wymagań aplikacyjnych z naszym zespołem. Współpracujmy, aby dostarczać niezawodne i opłacalne rozwiązania w zakresie zarządzania ciśnieniem dla Twojego kolejnego projektu.

Cecha produktu i zastosowanie

Ten zawór redukcyjny, znany również jako regulator ciśnienia, jest przeznaczony do stosowania w systemach zaopatrzenia w ciepłą i zimną wodę w celu zapewnienia regulowanej redukcji ciśnienia. Stale utrzymuje ciśnienie za zaworem na poziomie lub poniżej wartości zadanej, niezależnie od wahań głównego ciśnienia zasilania. Nawet w warunkach statycznych ciśnienie za reduktorem nie przekroczy wartości zadanej. Działając na zasadzie „po akcji”, zapewnia precyzyjną i niezawodną kontrolę. Reduktor posiada z boku gwintowany port ułatwiający monitorowanie ciśnienia (manometr sprzedawany oddzielnie), a oba końce przyłączeniowe są wyposażone w nylonowe nakładki ochronne zapewniające integralność uszczelnienia.

Parametr produktu (specyfikacja)

Średnica nominalna: DN15 do DN50

Maksymalne ciśnienie wlotowe: 2,5 MPa

Zakres regulacji ciśnienia: 0,1 do 0,55 MPa

Fabrycznie ustawione ciśnienie wylotowe: 0,3 MPa

Maksymalna temperatura medium roboczego: +80°C

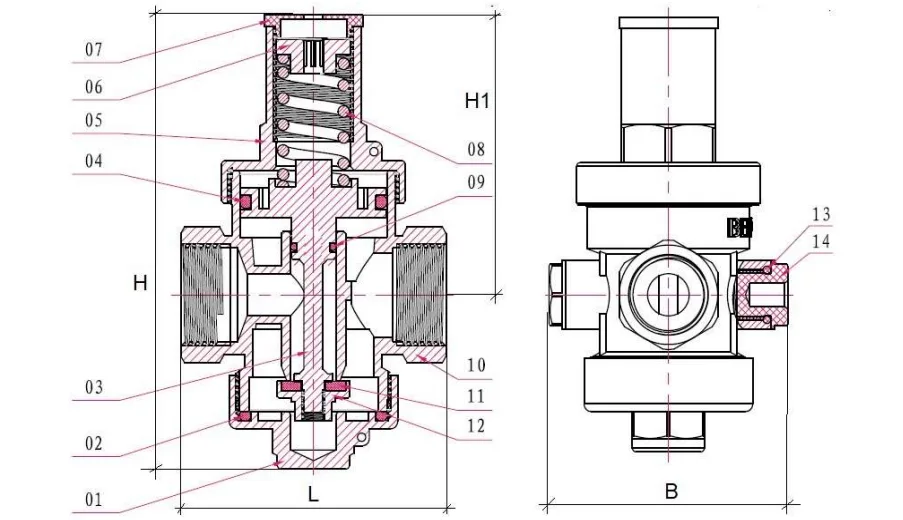

Wymiar

Struktura produktu i zasada działania

Struktura

Zawór redukcyjny ciśnienia GenTant składa się z przyłączy wlotowych i wylotowych, sprężynowego elementu czujnikowego i mechanizmu regulacyjnego.

Zasada działania

Płyn wpływa do komory wlotowej i wywiera równą siłę na grzyb zaworu i dolną powierzchnię tłoka. Siła sprężyny utrzymuje regulator w stanie otwartym do momentu, gdy średnie ciśnienie działające na tłok w komorze wylotowej zrównoważy się z ustawionym ciśnieniem. W tym momencie grzyb zaworu zaczyna zamykać przejście pomiędzy komorami, zwiększając opór i zmniejszając ciśnienie wylotowe do ustawionej wartości. Za pomocą mosiężnej nakrętki regulacyjnej można ustawić ciśnienie wyjściowe reduktora na żądaną wartość inną niż ustawiona fabrycznie (3 bary).

Instrukcja montażu i obsługi

Reduktor ciśnienia można zamontować w dowolnej orientacji. Kierunek przepływu płynu musi odpowiadać strzałce wskazanej na korpusie zaworu. Tuleja regulacyjna powinna znajdować się w pozycji umożliwiającej obsługę.

Reduktor powinien być zamontowany w miejscu umożliwiającym łatwy rozruch i konserwację.

Przed regulatorem należy zainstalować filtr mechaniczny o dokładności filtracji nie mniejszej niż 500 mikronów.

Podczas montażu muszą być spełnione następujące warunki:

● Dokładnie oczyścić i przepłukać odcinek wlotowy rurociągu.

● Należy uważać, aby do komory roboczej regulatora nie dostały się żadne materiały uszczelniające (takie jak taśma uszczelniająca do gwintów PTFE, sznur uszczelniający konopny itp.).

● W przypadku nowych konstrukcji lub większych projektów renowacyjnych, przed zainstalowaniem reduktora należy przeprowadzić próbę ciśnieniową rurociągu i płukanie.

Zawór redukcyjny GenTant nie może przenosić żadnych obciążeń ze strony rurociągu (w tym zginania, ściskania, rozciągania, skręcania, niewspółosiowości, wibracji, nierównego dokręcania elementów złącznych itp.). W razie potrzeby należy zainstalować podpory lub kompensatory, aby wyeliminować obciążenia wywierane przez rurociąg na zawór. Maksymalny moment montażowy regulatora podano w poniższej tabeli

Zaleca się montaż reduktora przed wodomierza. Kontrolę ciśnienia należy przeprowadzić za pomocą manometru, który można zamontować w miejscu korka regulatora. Manometr wyświetla ciśnienie wyjściowe reduktora.

Aby wyregulować ustawione ciśnienie, należy najpierw poluzować nakrętkę, a następnie za pomocą klucza kręcić śrubę regulacyjną, aż do osiągnięcia żądanego ciśnienia wskazanego na manometrze. Obracanie śruby regulacyjnej w kierunku zgodnym z ruchem wskazówek zegara zwiększa ustawione ciśnienie, obracanie w kierunku przeciwnym do ruchu wskazówek zegara zmniejsza je. Po zakończeniu regulacji mocno dokręć pokrywę.

Aby uniknąć hałasu lub kawitacji, zaleca się utrzymywanie stosunku ciśnień wlot/wylot poniżej 2,5 MPa. Na przykład, jeśli wymagane ciśnienie wylotowe wynosi 4 bary, ciśnienie wlotowe nie powinno przekraczać 10 barów. W razie potrzeby należy rozważyć szeregowe zamontowanie dodatkowych zaworów redukcyjnych.
