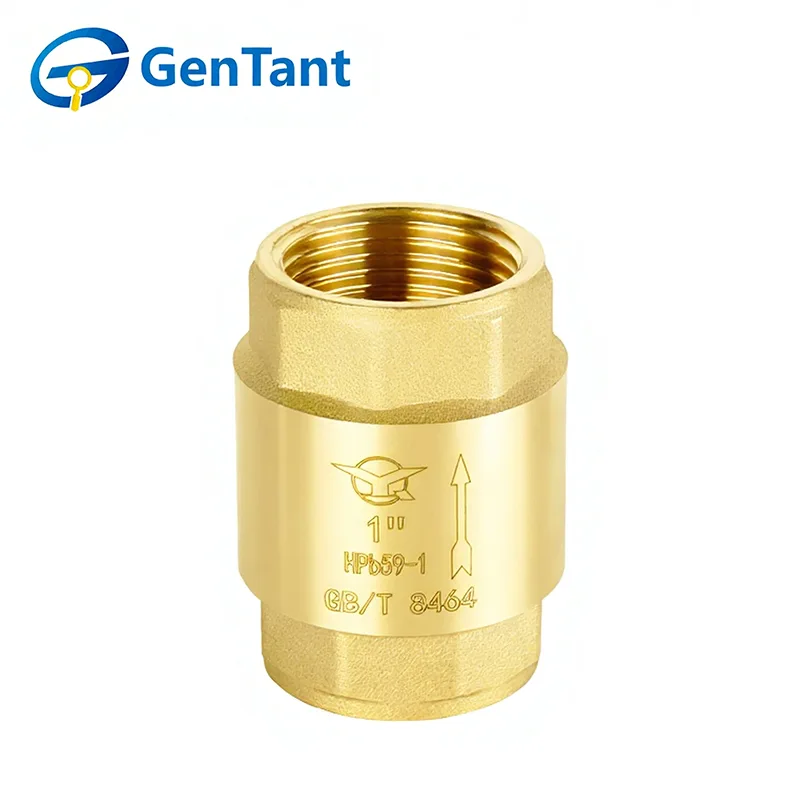

Sprężynowy zawór zwrotny

Sprężynowy zawór zwrotny to krytyczne jednokierunkowe urządzenie kontrolujące przepływ, które wykorzystuje wewnętrzny mechanizm sprężynowy, aby zapewnić niezawodne uszczelnienie i szybką reakcję. Jego podstawową funkcją jest automatyczne umożliwienie przepływu płynu lub gazu w jednym kierunku, jednocześnie zapobiegając przepływowi wstecznemu lub przepływowi zwrotnemu. Gdy ciśnienie do przodu pokona skalibrowaną siłę sprężyny, tarcza zaworu otwiera się; gdy przepływ zatrzymuje się lub próbuje odwrócić, sprężyna natychmiast dociska dysk do gniazda, tworząc szczelne uszczelnienie. To szybkie działanie chroni pompy, sprężarki i systemy rurociągów przed uszkodzeniami spowodowanymi uderzeniami wodnymi, skokami ciśnienia i zanieczyszczeniem podczas przepływu wstecznego. Jest niezbędny do utrzymania integralności systemu w zastosowaniach od zaopatrzenia w wodę i HVAC po przetwarzanie przemysłowe i nawadnianie.

Cecha produktu i zastosowanie

Sprężynowy zawór zwrotny to zawór automatyczny, który umożliwia przepływ płynu w jednym kierunku, zapobiegając jednocześnie przepływowi wstecznemu, przy użyciu tarczy obciążonej sprężyną w celu zapewnienia szybkiego i niezawodnego działania. Kompaktowa konstrukcja, szczelne uszczelnienie i niski spadek ciśnienia sprawiają, że nadaje się do stosowania w instalacjach wodnych, HVAC i rurociągach przemysłowych. Szeroko stosowany w pompach, rurociągach i ochronie sprzętu, zapewnia bezpieczeństwo systemu, zapobiega uderzeniom hydraulicznym i utrzymuje stabilny przepływ.

Parametr produktu

1. Ciśnienie nominalne: 1,6 MPa

2. Medium robocze: woda, gazy niekorozyjne i niepalne

3. Temperatura pracy: -10°C ≤ T ≤ 120°C

4. Gwint jest zgodny z normą ISO228

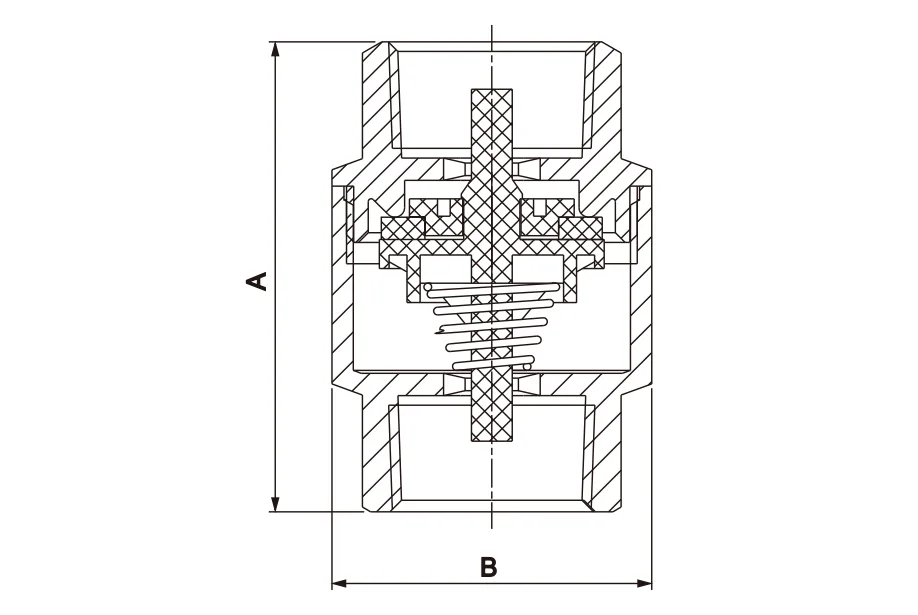

Wymiar produktu

Wytyczne dotyczące instalacji

1. Przed zamontowaniem zaworu dokładnie oczyścić i przygotować instalację rurową.

2.Przed montażem usuń wszelkie zaślepki ochronne i sprawdź porty zaworów i powierzchnie gniazd, aby upewnić się, że są czyste.

3. Zapewnij odpowiednie podparcie zaworu, aby uniknąć naprężeń powodowanych przez łączące się rurociągi.

4. Upewnij się, że wartości znamionowe ciśnienia i temperatury zaworu są odpowiednie dla zamierzonych warunków pracy.

5.Przed oddaniem zaworu do użytku przełącz go całkowicie z otwartego na zamknięty, aby sprawdzić jego płynność.

6. Po montażu sprawdzić, czy nakrętka uszczelniająca jest prawidłowo dokręcona.

Uwaga 1: Sprężynowy zawór zwrotny można montować na rurociągach poziomych lub pionowych z przepływem w górę lub w położeniach pośrednich, pod warunkiem, że sworzeń zawiasu w zaworach zwrotnych typu wahliwego pozostaje poziomy. Zawory zwrotne należy zainstalować w odpowiedniej odległości od wylotów pomp lub innych źródeł turbulentnego przepływu. Szczegółowe informacje można znaleźć w odpowiednim biuletynie technicznym.

Uwaga 2: Niektóre sprężynowe zawory zwrotne mogą zawierać wewnętrzne opakowanie chroniące tarczę podczas transportu. Przed instalacją usuń cały materiał opakowaniowy.

Instrukcja obsługi

Zawory zwrotne działają automatycznie i nie wymagają ręcznej interwencji.

Kontrola i konserwacja

1. Rutynowa kontrola i konserwacja zapobiegawcza na ogół nie są wymagane, poza okazjonalną regulacją uszczelnienia trzpienia i okresową zmianą położenia zaworu z otwartego na zamknięty.

2. Jeżeli wystąpi nieszczelność dławnicy, dokręcić nakrętkę dławnicy w kierunku zgodnym z ruchem wskazówek zegara o około ćwierć obrotu — lub do momentu ustania wycieku — aby zwiększyć nacisk uszczelniający na uszczelkę trzpienia. Nigdy nie należy ponownie uszczelniać zaworu, gdy znajduje się on pod ciśnieniem w układzie.

3.Podczas wymiany trzpienia zaworu należy również wymienić materiał uszczelniający.

Części zamienne

W normalnych warunkach pracy rzadko potrzebne są części zamienne. Zalecane części zamienne dla każdego typu zaworu obejmują: Dysk, uchwyt i zespół zawiasu.

Zamawiając części, należy podać numer figurki zaworu, rozmiar, wymaganą część i przybliżony wiek.

Konserwacja

1.Regularne czyszczenie. Aby uniknąć wpływu zanieczyszczeń i osadów znajdujących się w rurociągu na zawór zwrotny, należy regularnie czyścić wykonany w całości z miedzi poziomy zawór zwrotny oraz wnętrze rurociągu.

2. Zwróć uwagę na naprzemienne działanie zimnej i ciepłej wody. Częste otwieranie i zamykanie zaworu zwrotnego spowoduje uszkodzenie, dlatego należy unikać naprzemiennego korzystania z zimnej i ciepłej wody.

3.Zanotuj ciśnienie. W przypadku stosowania poziomego zaworu zwrotnego wykonanego w całości z miedzi należy zwrócić uwagę na sytuację ciśnieniową wewnątrz rurociągu, ponieważ zbyt wysokie ciśnienie będzie miało niekorzystny wpływ na zawór zwrotny. Krótko mówiąc, poziomy zawór zwrotny wykonany w całości z miedzi jest powszechnie stosowanym urządzeniem w systemach rurociągów, a jego użytkowanie i konserwacja są bardzo proste i łatwe. Podczas rzeczywistego użytkowania użytkownicy powinni obsługiwać i konserwować zgodnie z powyższymi wymaganiami, aby zapewnić efekt użytkowania.
