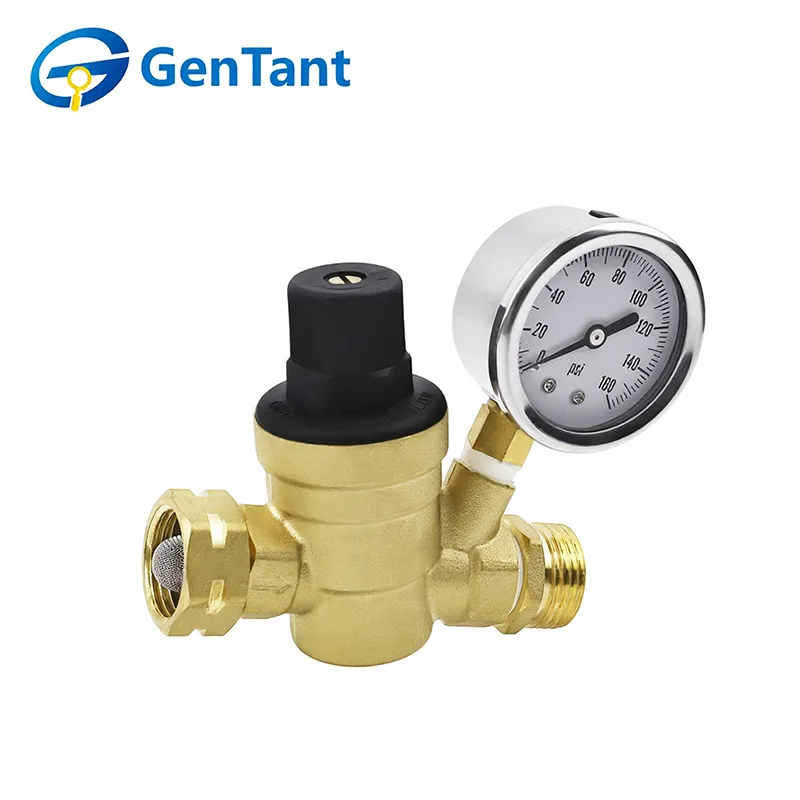

Zawór redukcyjny ciśnienia z manometrem

Zawór redukcyjny ciśnienia z manometrem to zintegrowane zespoły sterujące zaprojektowane w celu zapewnienia precyzyjnego zarządzania ciśnieniem w układach płynów. Podstawową funkcją zaworu jest automatyczna redukcja wyższego, wahającego się ciśnienia wlotowego do stabilnego, bezpiecznego i wcześniej określonego poziomu na wylocie, chroniąc w ten sposób rurociągi, sprzęt i urządzenia znajdujące się za zaworem przed uszkodzeniem. Zintegrowany manometr zapewnia natychmiastową, wizualną weryfikację ustawionego ciśnienia wylotowego, ułatwiając łatwe monitorowanie, wstępną konfigurację i bieżącą diagnostykę systemu.

Cecha produktu i zastosowanie

Ten statyczny i dynamiczny zawór redukcyjny ciśnienia z manometrem utrzymuje stabilne ciśnienie za zaworem niezależnie od dużych wahań na wlocie. Posiada solidną konstrukcję zgodną z normą PN16 i umożliwia montaż zarówno w poziomie, jak i w pionie, bez wpływu na wydajność, regulację lub uszczelnienie. Zgodna z europejskimi normami EN1567, sprężyna regulacyjna jest całkowicie odizolowana od wody pitnej, aby zapewnić higienę i bezpieczeństwo.

Zawór stosowany głównie w miejskich wodociągach o wysokich lub niestabilnych ciśnieniach w rurociągach, skutecznie redukuje i stabilizuje ciśnienie wody na wlocie do odbiorców końcowych. Jego kluczową funkcją jest automatyczne utrzymywanie stałego ciśnienia za zaworem pomimo wahań przed nim, przy jednoczesnym zaspokajaniu zapotrzebowania na przepływ, zapewniając niezawodne i bezpieczne zaopatrzenie w wodę budynków mieszkalnych.

Parametr produktu (specyfikacja)

Typ połączenia gwintowego

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Specyfikacja techniczna

Maksymalne dopuszczalne ciśnienie robocze (PN): 16 barów

Zakres regulacji ciśnienia (Ps): 1 ~ 6 barów

Ustawienie fabryczne ciśnienia wylotowego: 3 bary

Zakres wahań ciśnienia wylotowego: ±10%

Zakres temperatury roboczej: 0 ℃ (niezamarzający) ~ (80 ℃

Poziom hałasu (dB(A)): 30 dBA

Skład materiału

① Korpus zaworu, pokrywa zaworu, suwak zaworu: HPb59-1

② Element uszczelniający: EPDM

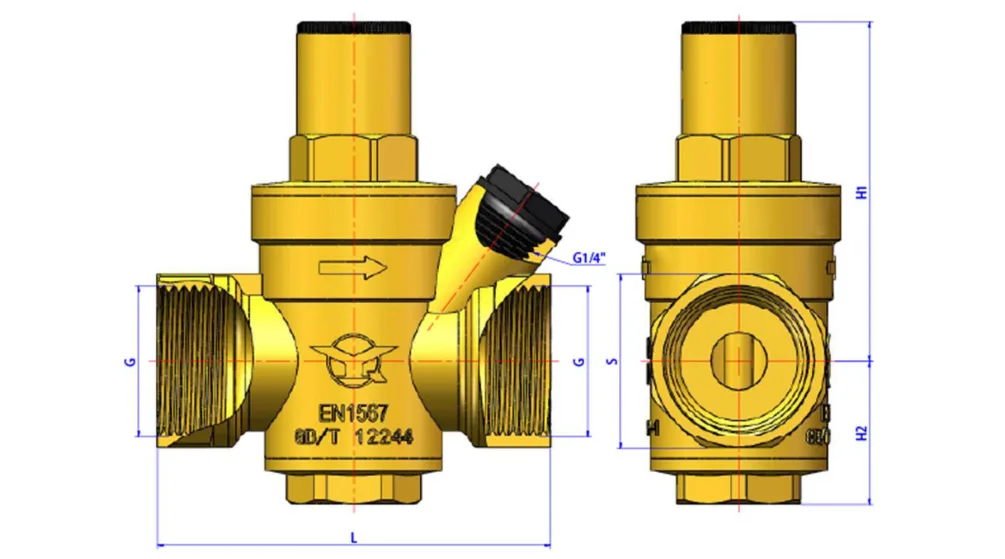

Wymiary produktu

Struktura produktu i zasada działania

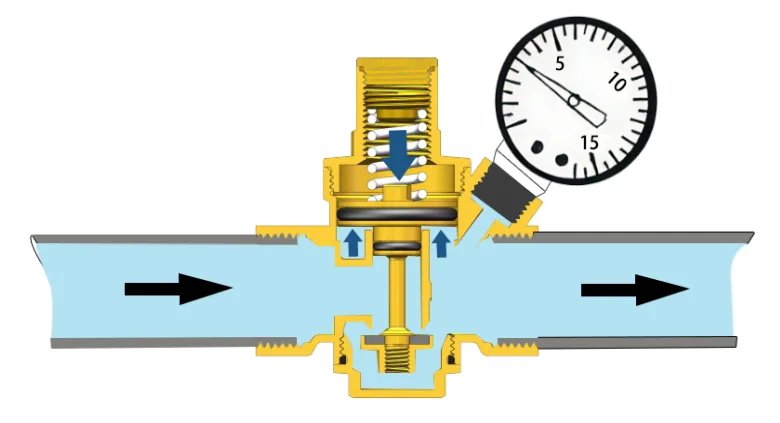

Zasada działania

Podstawową funkcją zaworu redukcyjnego z manometrem jest precyzyjna modulacja wysokich ciśnień wlotowych do ustabilizowanego, skalibrowanego ciśnienia wylotowego, chroniąc w ten sposób integralność kolejnych domowych i przemysłowych systemów płynów przed zdarzeniami wzrostowymi lub lokalnymi warunkami nadciśnienia.

Mechanicznie urządzenie ustanawia równowagę hydrauliczną poprzez równoważenie dwóch głównych sił: siły statycznej wywieranej przez wstępnie napiętą sprężynę, która dociska zawór do położenia otwartego, przeciwko dynamicznej sile zamykającej generowanej przez ciśnienie płynu przed zaworem działające na wewnętrzny tłok. Ta ciągła, samoczynnie uruchamiająca się waga skutecznie utrzymuje stały, obniżony stan ciśnienia za zaworem, optymalizując zarówno dostarczanie płynu, jak i ochronę systemu.

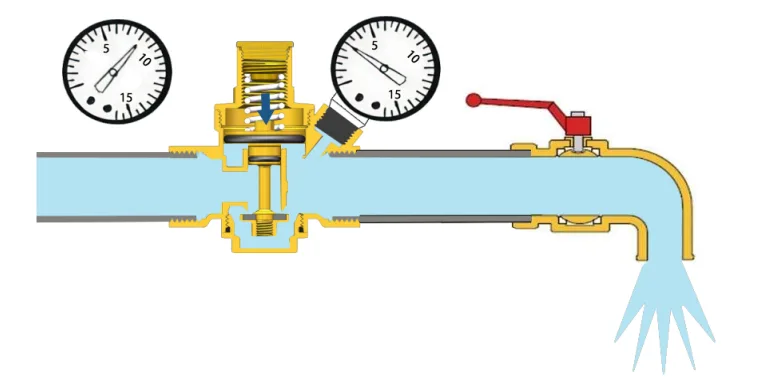

Stan pracy podczas zużycia wody

Kiedy kran jest otwarty, siła wywierana przez wewnętrzną sprężynę przewyższa ciśnienie hydrauliczne skierowane ku górze, działające na dolną powierzchnię tłoka. W rezultacie tłok przesuwa się w dół, otwierając w ten sposób kanał przepływu płynu. W miarę włączania dodatkowych kranów za zaworem przeciwciśnienie pod tłokiem maleje, co powoduje proporcjonalny wzrost objętościowego natężenia przepływu przez zawór redukcyjny.

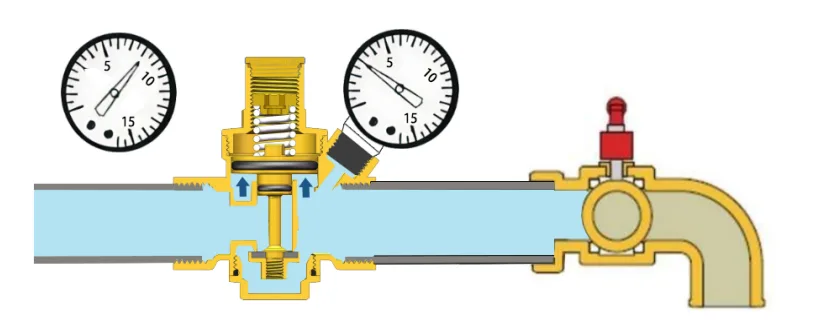

Stan pracy podczas zerowego przepływu

Po zamknięciu kranu za zaworem ciśnienie hydrauliczne w obwodzie za zaworem wzrasta. To zwiększone ciśnienie napędza wewnętrzny tłok do góry, skutecznie uszczelniając kanał płynu i stabilizując ciśnienie za nim na wstępnie określonej wartości zadanej. Natychmiastowe zamknięcie reduktora ciśnienia następuje wtedy, gdy siła hydrauliczna skierowana ku górze, działająca na tłok, przekroczy siłę przeciwdziałającą wywieraną przez wewnętrzny mechanizm sprężynowy.

Instrukcja montażu i obsługi

4.1 Przed montażem zaworu redukcyjnego z manometrem zaleca się usunięcie powietrza i zanieczyszczeń z instalacji rurowej.

4.2 Sprawdź kierunek przepływu wody (oznaczony strzałką na korpusie zaworu).

4.3 Reduktor ciśnienia może być montowany zarówno na pionowych, jak i poziomych odcinkach rur (montaż odwrócony jest zabroniony).

4.4 Zaworu nie wolno instalować w miejscach, w których może wystąpić zamarznięcie, np. na zewnątrz, ponieważ zamarznięcie spowoduje uszkodzenie urządzenia.

4.5 Zawór redukcyjny ciśnienia należy zainstalować w łatwo dostępnym miejscu w celu regulacji ciśnienia i odczytu. Nie zaleca się montażu w szybach rurowych ze względu na ryzyko zamarznięcia.

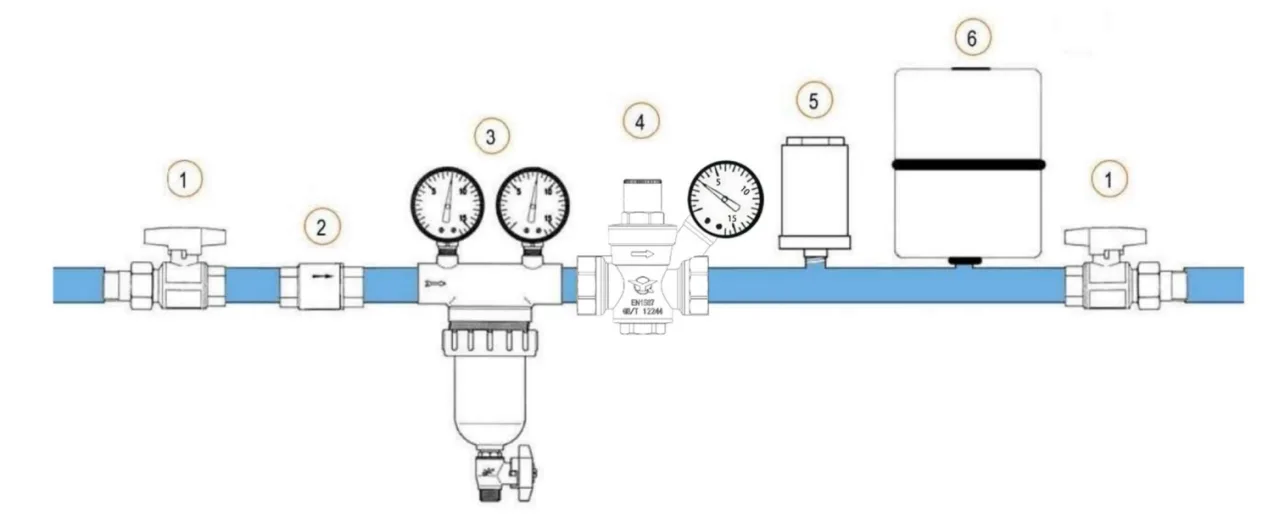

4.6 Zjawisko „uderzenia wodnego” jest główną przyczyną awarii zaworu redukcyjnego. Zalecane są metody instalacji przedstawione na poniższym rysunku, ponieważ optymalizują one działanie wszystkich urządzeń podłączonych dalej i ułatwiają zadania konserwacyjne.

① Zawór odcinający: instalowany przed i za zaworem redukcyjnym w celu ułatwienia czynności konserwacyjnych dla różnych urządzeń.

② Zawór zwrotny: zapobiega przepływowi zwrotnemu.

③ Filtr: Filtruje zanieczyszczenia w głównej rurze zasilającej, aby zapobiec osadzaniu się zanieczyszczeń we wszystkich dalszych urządzeniach i utrzymać ich wydajność.

④ Tłokowy, dynamiczny, stabilny zawór redukcyjny ciśnienia.

⑤ Zabezpieczenie przed uderzeniami wodnymi: Zapobiega wahaniom rurociągu po przywróceniu dopływu wody po przerwie, co mogłoby spowodować uszkodzenie wszystkich urządzeń znajdujących się dalej na odpływie.

⑥ Naczynie wzbiorcze: stosowane w systemach ciepłej wody i magazynowaniu ciepłej wody, gdzie ciśnienie może wzrosnąć z powodu ciepła płynu, pochłaniając nadciśnienie.

regulacja ciśnienia

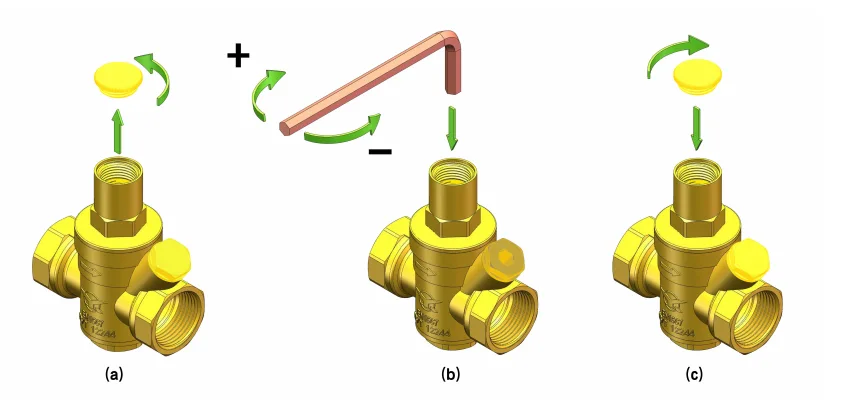

Ciśnienie wylotowe zaworu redukcyjnego z manometrem jest fabrycznie ustawione na 3 bary; ciśnienie za zaworem można regulować następującymi metodami:

1. Zamknąć zawór odcinający za reduktorem ciśnienia

2.Odkręcić plastikową zakrętkę w kierunku przeciwnym do ruchu wskazówek zegara

3. Włóż klucz imbusowy do nasadki regulacyjnej zaworu redukcyjnego, aby wyregulować: obróć w prawo, aby zwiększyć ciśnienie za zaworem, obróć w lewo, aby zmniejszyć ciśnienie za zaworem (Rysunek b).

4. Wartość ciśnienia wyświetlana na manometrze reduktora ciśnienia jest ustawionym ciśnieniem za zaworem

5. Po zakończeniu regulacji dokręć plastikową nasadkę w kierunku zgodnym z ruchem wskazówek zegara

Aby uniknąć wystąpienia hałasu lub zjawiska kawitacji, zaleca się utrzymywanie współczynnika redukcji ciśnienia na wlocie do wylotu poniżej 2,5. Na przykład, jeśli wymagane ciśnienie wylotowe wynosi 4 bary, ciśnienie wlotowe nie powinno przekraczać 10 barów. W razie potrzeby należy rozważyć instalację dodatkowych zaworów redukcyjnych szeregowo, aby stopniowo osiągnąć żądaną redukcję ciśnienia.

Rozwiązywanie problemów

① Zawór redukcyjny ciśnienia w przypadku manometrów zainstalowanych w rurociągach ciepłej wody lub systemach magazynowania ciepłej wody spowoduje wzrost ciśnienia za zaworem. Dzieje się tak, ponieważ podgrzanie wody zwiększa ciśnienie, a w przypadku braku zużycia wody zawór redukcyjny ciśnienia znajduje się w stanie zamkniętym, uniemożliwiając „uwolnienie” nagromadzonego ciśnienia.

Rozwiązanie: Zainstalować naczynie wzbiorcze pomiędzy wlotem ciepłej wody a zaworem redukcyjnym, aby pochłonąć zwiększone ciśnienie.

② Niespójne ciśnienie za zaworem z ustawioną wartością ciśnienia. Na obszarach o złej jakości wody zanieczyszczenia przepływające przez zawór redukcyjny mogą łatwo gromadzić się pomiędzy gniazdem zaworu a tłokiem, uniemożliwiając całkowite zamknięcie zaworu. Umożliwia to przedostanie się ciśnienia przed zaworem do strony wylotowej, podnosząc w ten sposób ciśnienie za zaworem.

Rozwiązanie: Zainstaluj filtr przed zaworem redukcyjnym i regularnie czyść.
