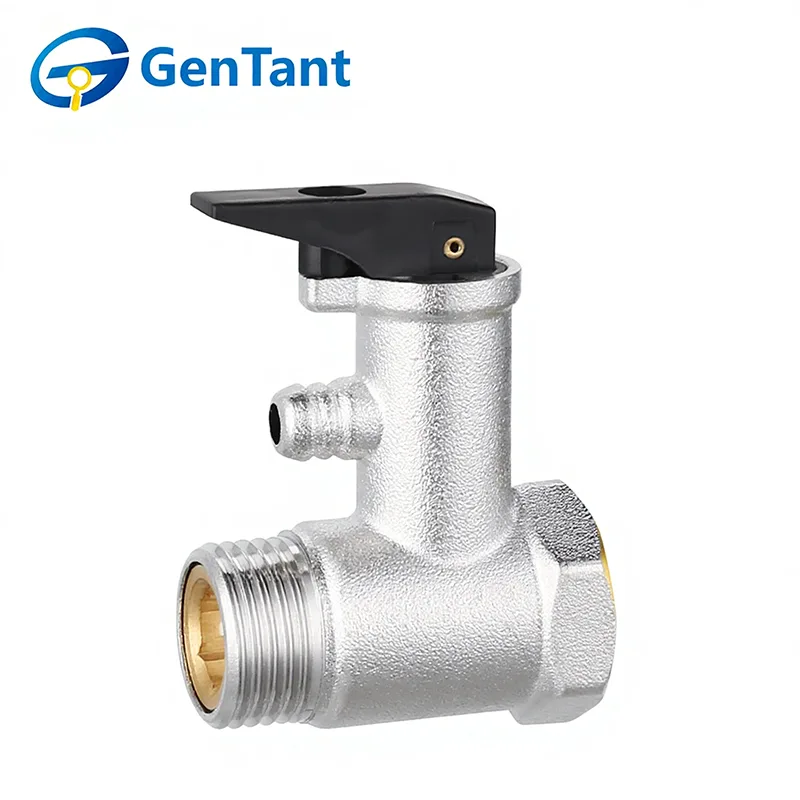

Zawór bezpieczeństwa z gwintem zewnętrznym

Zawór bezpieczeństwa z gwintem zewnętrznym to krytyczne urządzenie nadmiarowe zaprojektowane w celu ochrony sprzętu i personelu poprzez zapobieganie powstawaniu nadciśnienia w układach płynowych i gazowych. Charakteryzujący się zewnętrznym (zewnętrznym) połączeniem gwintowanym, ten projekt zaworu zapewnia bezpieczne, odporne na wycieki uszczelnienie po zainstalowaniu w odpowiednim porcie lub złączce z gwintem wewnętrznym. Jego podstawową funkcją jest automatyczne otwieranie i rozładowywanie mediów, gdy ciśnienie w systemie przekroczy ustalony limit bezpieczeństwa, zapobiegając w ten sposób potencjalnemu uszkodzeniu sprzętu lub niebezpiecznej awarii. Po przywróceniu bezpiecznego ciśnienia zawór ponownie się uszczelnia, zapewniając ciągłą integralność systemu i bezpieczeństwo operacyjne. Konstrukcja ta jest szeroko stosowana w różnych zastosowaniach, od kotłów komercyjnych i zbiorników ciśnieniowych po systemy sprężonego powietrza i rurociągi technologiczne.

Cecha produktu i zastosowanie

Zawory bezpieczeństwa z gwintem zewnętrznym są wykorzystywane jako urządzenia zabezpieczające w różnych systemach, w tym w systemach ogrzewania, chłodzenia i zaopatrzenia w wodę do użytku domowego. Gdy ciśnienie w systemie wzrośnie i przekroczy ciśnienie tłoczenia zaworu, zawór bezpieczeństwa automatycznie aktywuje się, aby uwolnić ciśnienie i uwolnić medium, zapewniając w ten sposób bezpieczeństwo wewnętrznych rurociągów i sprzętu. I odwrotnie, zawór automatycznie ponownie zamyka się i zamyka, gdy ciśnienie w układzie spadnie poniżej ciśnienia wyznaczonego.

Parametr produktu (specyfikacja)

Typ połączenia gwintowego

DN15 (1/2"), DN15×20 (1/2" × 3/4"), DN20×25 (3/4" x 1")

Specyfikacja techniczna

Medium: Woda lub roztwór glikolu (maksymalne stężenie 50%)

Temperatura pracy: -20 ℃ ~ 110 ℃

Maksymalne ciśnienie robocze: ≤16 bar

Ciśnienie znamionowe (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (wartość ciśnienia nieregulowana)

Ciśnienie otwarcia (Po): ≤Pnr 10%

Ciśnienie zamknięcia (Pf): ≤Pnr 10%

Korpus zaworu: Kucie integralne w wysokiej temperaturze, pogrubiona grubość ścianki, większa wytrzymałość.

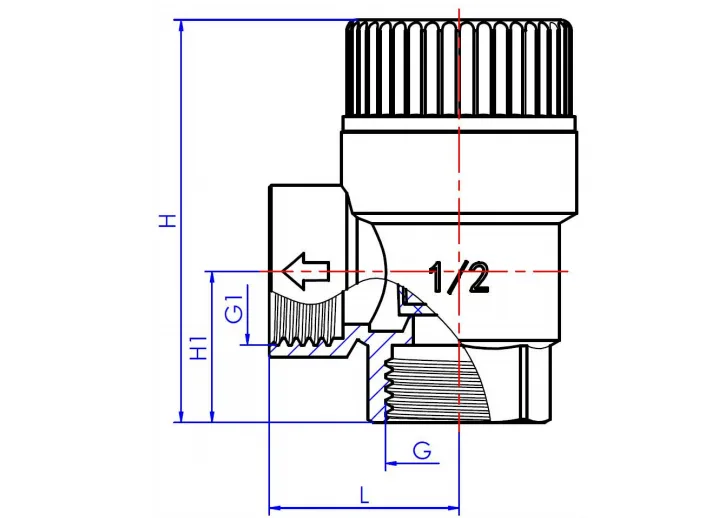

Wymiary produktu

Zasada działania

Wewnętrzny tłok zaworu bezpieczeństwa z gwintem zewnętrznym wykorzystuje napięcie sprężyny do zamykania gniazda zaworu. Kiedy ciśnienie w układzie przekroczy zadaną wartość napięcia sprężyny, tłok przesuwa się w górę, oddalając się od gniazda i otwiera kanał odprowadzający wodę. Nastawione ciśnienie zaworu bezpieczeństwa jest maksymalnym dopuszczalnym ciśnieniem roboczym dla instalacji.

Kiedy ciśnienie w układzie spadnie poniżej ciśnienia zamknięcia zaworu bezpieczeństwa, napięcie wywierane przez sprężynę na górze tłoka powoduje zamknięcie kanału przepływu wody, przywracając system do normalnego stanu pracy.

Średnica wylotu zaworu bezpieczeństwa jest równa lub większa niż średnica wlotu; taka konstrukcja umożliwia szybkie zmniejszenie ciśnienia.

Instrukcja montażu i obsługi

Przed zainstalowaniem zaworu bezpieczeństwa z gwintem zewnętrznym wykwalifikowany personel powinien wybrać właściwy model w oparciu o charakterystykę systemu i zgodnie z odpowiednimi przepisami. Na korpusie zaworu jest oznaczony kierunek przepływu wody, którego należy ściśle przestrzegać podczas montażu.

1. Obowiązujące systemy

1.1 Systemy grzewcze

Zawór bezpieczeństwa z gwintem zewnętrznym należy zamontować na górze źródła ciepła (kocioł, pompa ciepła itp.) lub w odległości do 1 metra od rury doprowadzającej wodę. Pomiędzy zaworem bezpieczeństwa a rurą łączącą źródła ciepła nie powinien znajdować się żaden zawór odcinający.

1.2 Instalacje ciepłej wody użytkowej

Zawór bezpieczeństwa należy zainstalować na wlocie zimnej wody do zbiornika ciepłej wody typu akumulacyjnego, upewniając się, że na rurociągach pomiędzy tymi punktami nie ma żadnych zaworów odcinających.

1.3 Instalacje sprężonego gazu

Zawór bezpieczeństwa nadaje się do stosowania w instalacjach sprężonego gazu.

2. Metoda instalacji

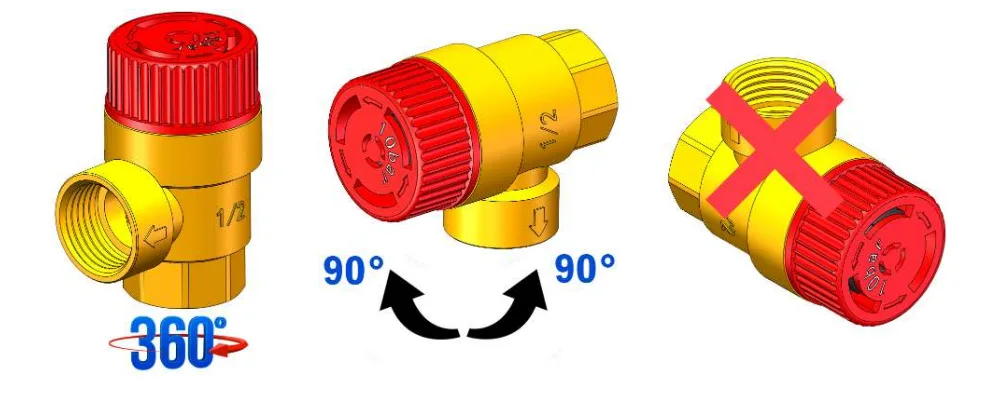

Przed montażem należy upewnić się, że ciśnienie w układzie odpowiada ciśnieniu otwarcia zaworu bezpieczeństwa; upewnić się, że system jest całkowicie pozbawiony ciśnienia i schłodzony; upewnić się, że pomiędzy instalacją a zaworem bezpieczeństwa nie ma żadnych zaworów odcinających; przepłukać rurociągi systemowe. Zawór bezpieczeństwa można zamontować pionowo lub poziomo, ale nie można go zamontować w pozycji odwróconej (jak pokazano na poniższym rysunku). Przestrzeganie tych metod instalacji może zapobiec wpływowi zanieczyszczeń i osadów na normalne działanie.

3. Środki ostrożności dotyczące instalacji

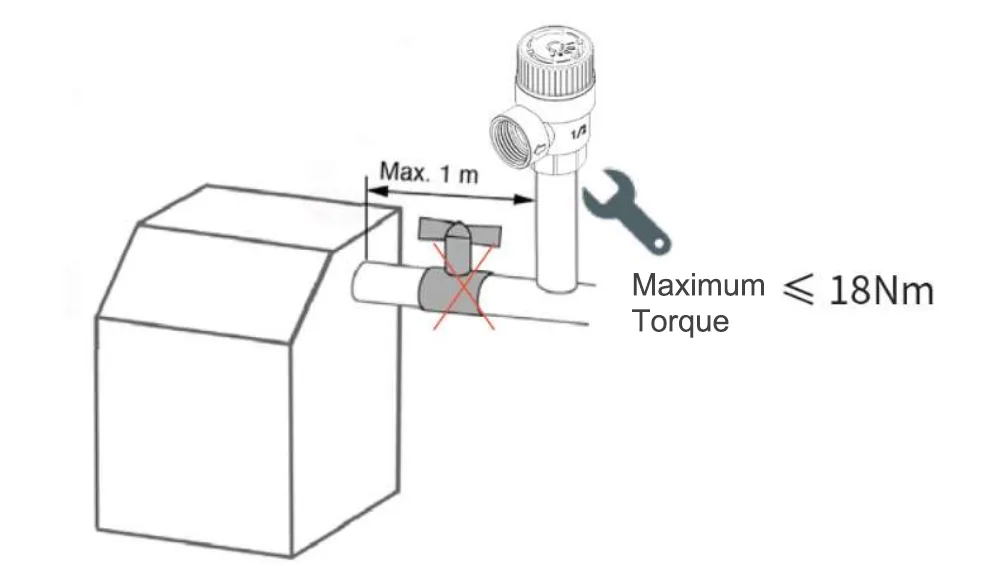

3.1 Podczas montażu zaworu bezpieczeństwa moment obrotowy powinien wynosić ≤18N·m, aby zapobiec odkształceniu zaworu, co mogłoby prowadzić do awarii. Pomiędzy instalacją a zaworem bezpieczeństwa nie powinny znajdować się żadne zawory odcinające (zawory kulowe, zawory zwrotne itp.), jak pokazano na poniższym rysunku.

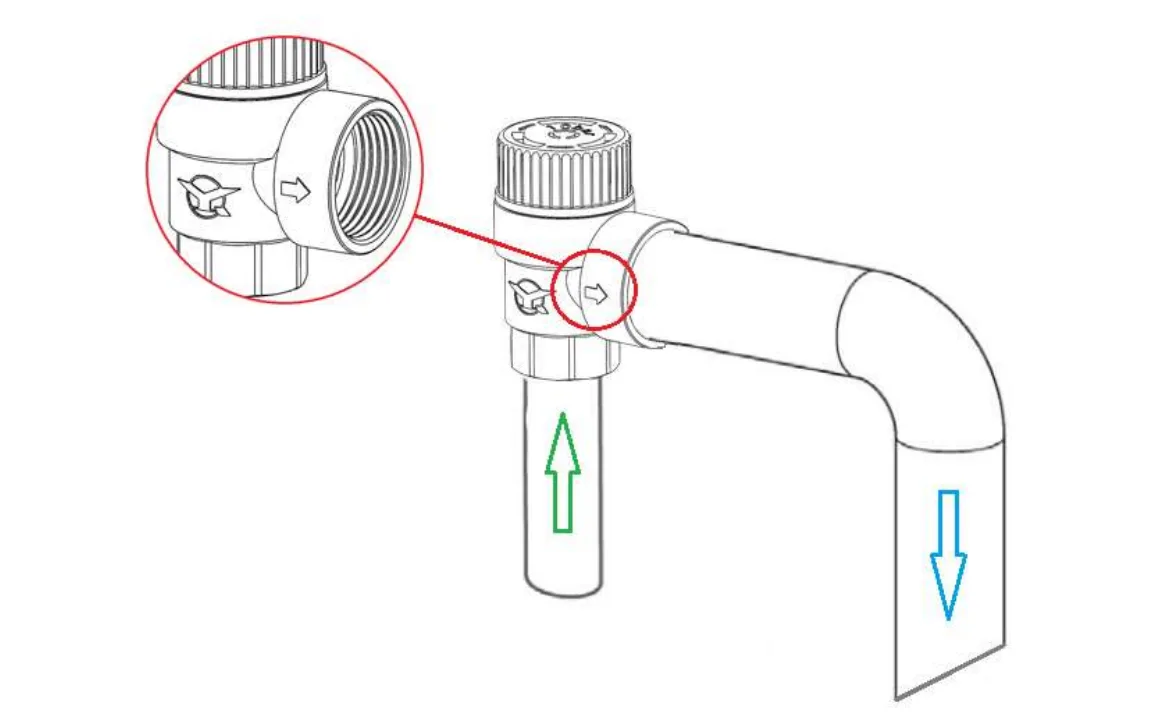

3.2 Średnica rurociągu łączącego instalację z zaworem bezpieczeństwa musi być większa lub równa średnicy rury wlotowej zaworu bezpieczeństwa. Upewnij się, że kierunek przepływu medium jest zgodny z kierunkiem strzałki na porcie bezpieczeństwa, jak pokazano na poniższym rysunku. Zaleca się umieszczenie w pobliżu otworu upustowego zaworu bezpieczeństwa tablicy informacyjnej z informacją: „Nie blokuj wylotu podczas pracy systemu”.

3.3 Nie instaluj zaworów odcinających ani innych akcesoriów zaworów, które uniemożliwiają przepływ medium na porcie nadmiarowym ciśnienia. Upewnij się, że medium może wypływać z portu nadmiarowego ciśnienia płynnie i bez przeszkód. Rura spustowa powinna mieć maksymalnie dwa kolanka i długość ≤2 metry.

3.4 Upewnij się, że w pobliżu miejsca montażu zaworu bezpieczeństwa znajduje się odpływ podłogowy lub urządzenie odbiorcze, zapewniające bezpieczne odprowadzanie wody podczas uruchamiania, konserwacji usterek itp., aby uniknąć obrażeń ciała lub strat materialnych spowodowanych przepływającym medium.

Uruchomienie

Obróć jednokrotnie pokrętło w kierunku strzałki na górnym pokrętle zaworu bezpieczeństwa. W tym momencie medium powinno zostać usunięte z portu nadmiarowego ciśnienia. Jeśli nie wypływa żadne medium, sprawdź, czy port nadmiarowy ciśnienia nie jest zablokowany lub czy zawór bezpieczeństwa nie jest uszkodzony, a także sprawdź stan ciśnienia w systemie. Obracanie pokrętłem można wykorzystać wyłącznie do sprawdzenia, czy zawór bezpieczeństwa działa prawidłowo. Nie obracaj pokrętła wielokrotnie lub w odwrotnym kierunku, ponieważ może to spowodować uszkodzenie zaworu bezpieczeństwa.

 Konserwacja

Zalecenie: Wykonuj test funkcjonalny co 6 miesięcy.
