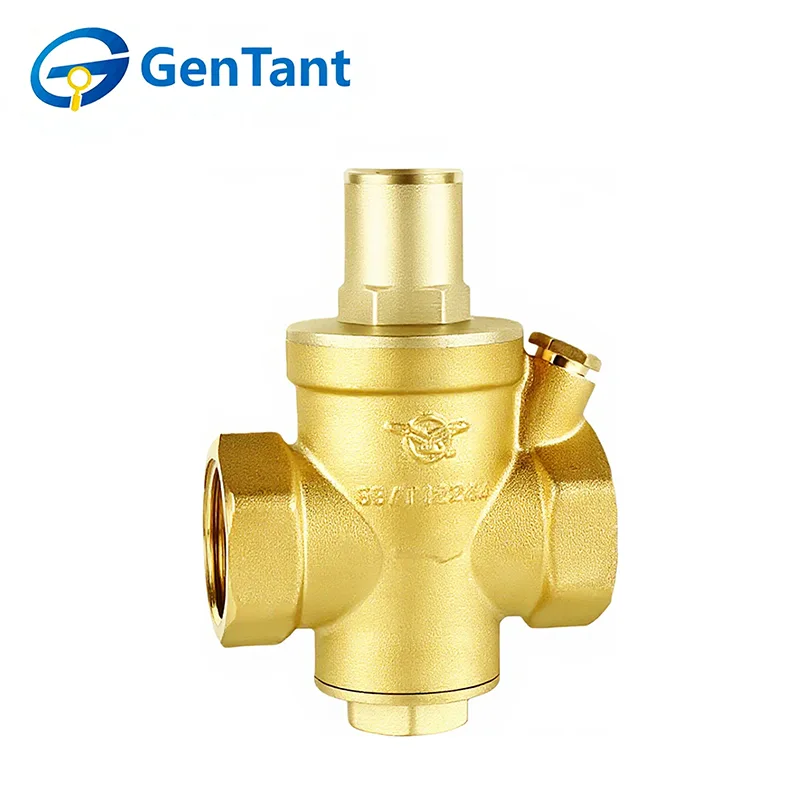

Zawór redukcyjny do dużych obciążeń

Nasze zawory zostały zaprojektowane z myślą o niezawodnej pracy w wymagających zastosowaniach mieszkaniowych i komercyjnych, skutecznie chroniąc rurociągi, sprzęt i urządzenia użytkownika końcowego przed uszkodzeniami spowodowanymi nadmiernym ciśnieniem. Gwarantując stałe, kontrolowane ciśnienie wylotowe, zwiększają wydajność systemu, minimalizują uderzenia wodne i wydłużają ogólną żywotność instalacji.

Jeśli szukasz fabryki oferującej zarówno rozwiązania hurtowe, jak i w pełni spersonalizowane usługi, rozważ współpracę z GenTant. Łączymy rygorystyczną kontrolę jakości, innowacyjną inżynierię i elastyczne wsparcie OEM/ODM, aby dostarczać wysokiej jakości, niezawodne rozwiązania w zakresie zarządzania ciśnieniem dostosowane do konkretnych potrzeb projektu.

Cecha produktu i zastosowanie

Wytrzymały zawór redukcyjny ciśnienia jest istotnym elementem sterującym płynem, który automatycznie redukuje wysokie ciśnienie wlotowe do stałego, pożądanego ciśnienia wylotowego. Funkcjonalnie pełni funkcję zmiennego urządzenia dławiącego; zmieniając obszar przepływu, zarządza prędkością przepływu i energią kinetyczną, aby wywołać kontrolowaną utratę ciśnienia. Mechanizm ten zapewnia, że ​​ciśnienie za zaworem pozostaje stabilne, nawet przy znacznych wahaniach przed zaworem. Kluczowe cechy obejmują solidną konstrukcję (ciśnienie PN16) i elastyczny montaż (montaż poziomy lub pionowy). Ponadto sprężyna regulacyjna jest całkowicie odizolowana od przepływu wody, dzięki czemu nadaje się do bezpiecznego stosowania w instalacjach wody pitnej.

Parametr produktu (specyfikacja)

Typ połączenia gwintowego

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Specyfikacja techniczna

Maksymalne dopuszczalne ciśnienie robocze (PN): 16 barów

Zakres regulacji ciśnienia (Ps): 1 ~ 6 barów

Ustawienie fabryczne ciśnienia wylotowego: 3 bary

Zakres temperatury roboczej: 0 ℃ (niezamarzający) ~ (80 ℃

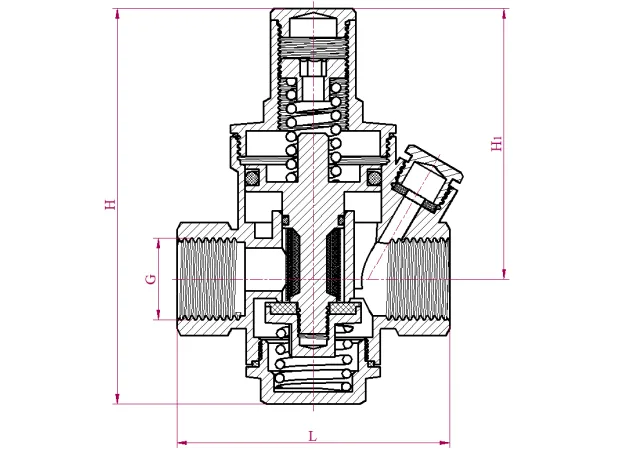

Wymiary produktu

Struktura produktu i zasada działania

Zasada działania

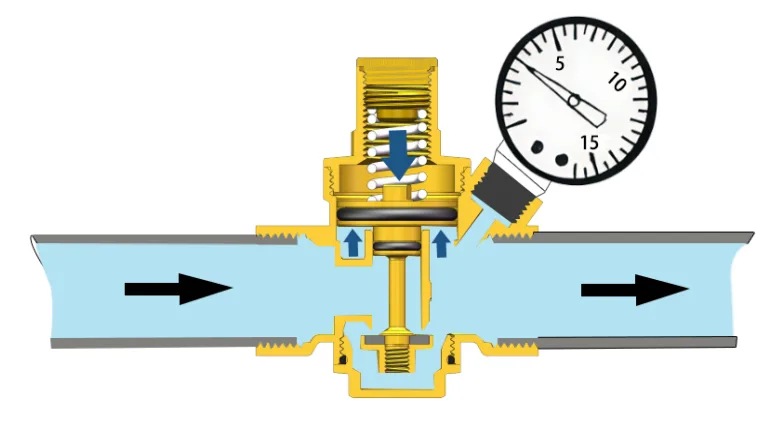

Podstawową funkcją zaworu redukcyjnego do dużych obciążeń GenTant jest precyzyjna modulacja wysokich ciśnień wlotowych do ustabilizowanego, skalibrowanego ciśnienia wylotowego, chroniąc w ten sposób integralność kolejnych domowych i przemysłowych systemów płynów przed zdarzeniami wzrostowymi lub lokalnymi stanami nadciśnienia.

Mechanicznie urządzenie ustanawia równowagę hydrauliczną poprzez równoważenie dwóch głównych sił: siły statycznej wywieranej przez wstępnie napiętą sprężynę, która dociska zawór do położenia otwartego, przeciwko dynamicznej sile zamykającej generowanej przez ciśnienie płynu przed zaworem działające na wewnętrzny tłok. Ta ciągła, samoczynnie uruchamiająca się waga skutecznie utrzymuje stały, obniżony stan ciśnienia za zaworem, optymalizując zarówno dostarczanie płynu, jak i ochronę systemu.

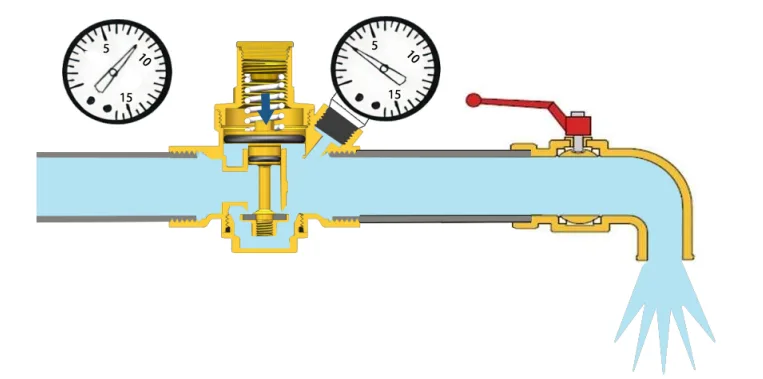

Stan pracy podczas zużycia wody

Kiedy kran jest otwarty, siła wywierana przez wewnętrzną sprężynę przewyższa ciśnienie hydrauliczne skierowane ku górze, działające na dolną powierzchnię tłoka. W rezultacie tłok przesuwa się w dół, otwierając w ten sposób kanał przepływu płynu. W miarę włączania dodatkowych kranów za zaworem przeciwciśnienie pod tłokiem maleje, co powoduje proporcjonalny wzrost objętościowego natężenia przepływu przez zawór redukcyjny.

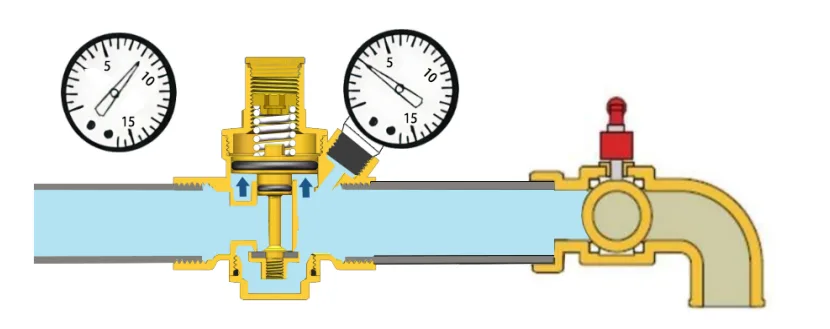

Stan pracy podczas zerowego przepływu

Po zamknięciu kranu za zaworem ciśnienie hydrauliczne w obwodzie za zaworem wzrasta. To zwiększone ciśnienie napędza wewnętrzny tłok do góry, skutecznie uszczelniając kanał płynu i stabilizując ciśnienie za nim na wstępnie określonej wartości zadanej. Natychmiastowe zamknięcie reduktora ciśnienia następuje wtedy, gdy siła hydrauliczna skierowana ku górze, działająca na tłok, przekroczy siłę przeciwdziałającą wywieraną przez wewnętrzny mechanizm sprężynowy.

Instrukcja montażu i obsługi

4.1 Przed montażem zaworu redukcyjnego GenTant do dużych obciążeń zaleca się usunięcie powietrza i zanieczyszczeń z instalacji rurowej.

4.2 Sprawdź kierunek przepływu wody (oznaczony strzałką na korpusie zaworu).

4.3 Reduktor ciśnienia może być montowany zarówno na pionowych, jak i poziomych odcinkach rur (montaż odwrócony jest zabroniony).

4.4 Zaworu nie wolno instalować w miejscach, w których może wystąpić zamarznięcie, np. na zewnątrz, ponieważ zamarznięcie spowoduje uszkodzenie urządzenia.

4.5 Zawór redukcyjny ciśnienia należy zainstalować w łatwo dostępnym miejscu w celu regulacji ciśnienia i odczytu. Nie zaleca się montażu w szybach rurowych ze względu na ryzyko zamarznięcia.

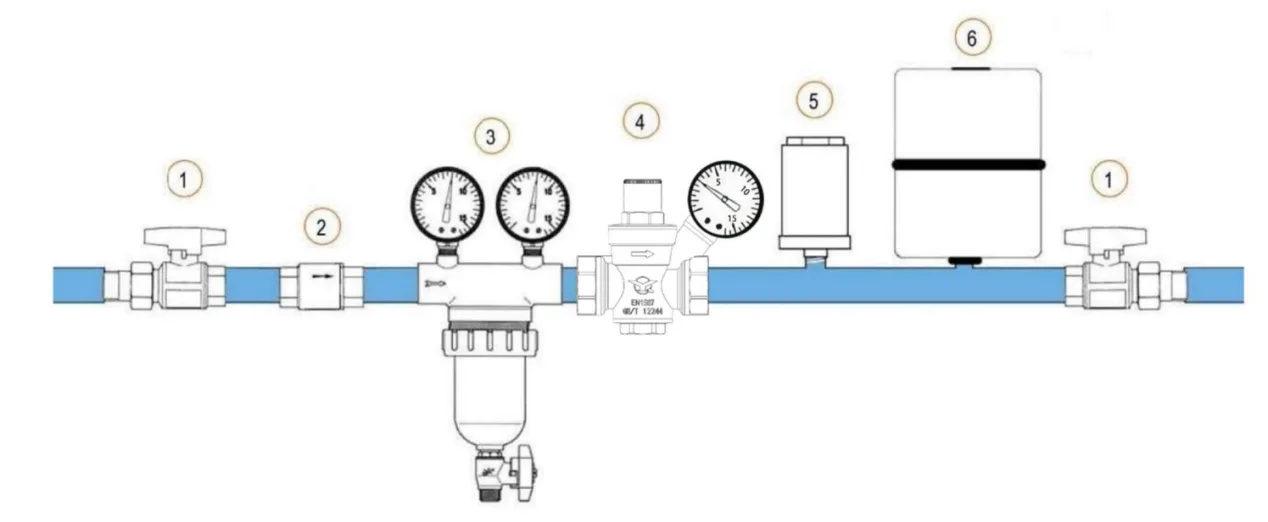

4.6 Zjawisko „uderzenia wodnego” jest główną przyczyną awarii zaworu redukcyjnego. Zalecane są metody instalacji przedstawione na poniższym rysunku, ponieważ optymalizują one działanie wszystkich urządzeń podłączonych dalej i ułatwiają zadania konserwacyjne.

① Zawór odcinający: instalowany przed i za zaworem redukcyjnym w celu ułatwienia czynności konserwacyjnych dla różnych urządzeń.

② Zawór zwrotny: zapobiega przepływowi zwrotnemu.

③ Filtr: Filtruje zanieczyszczenia w głównej rurze zasilającej, aby zapobiec osadzaniu się zanieczyszczeń we wszystkich dalszych urządzeniach i utrzymać ich wydajność.

④ Tłokowy, dynamiczny, stabilny zawór redukcyjny ciśnienia.

⑤ Zabezpieczenie przed uderzeniami wodnymi: Zapobiega wahaniom rurociągu po przywróceniu dopływu wody po przerwie, co mogłoby spowodować uszkodzenie wszystkich urządzeń znajdujących się dalej na odpływie.

⑥ Naczynie wzbiorcze: stosowane w systemach ciepłej wody i magazynowaniu ciepłej wody, gdzie ciśnienie może wzrosnąć z powodu ciepła płynu, pochłaniając nadciśnienie.

regulacja ciśnienia

Ciśnienie wylotowe reduktora ciśnienia jest fabrycznie ustawione na 3 bary; ciśnienie za zaworem można regulować następującymi metodami:

1. Zamknąć zawór odcinający za reduktorem ciśnienia

2.Odkręcić plastikową zakrętkę w kierunku przeciwnym do ruchu wskazówek zegara

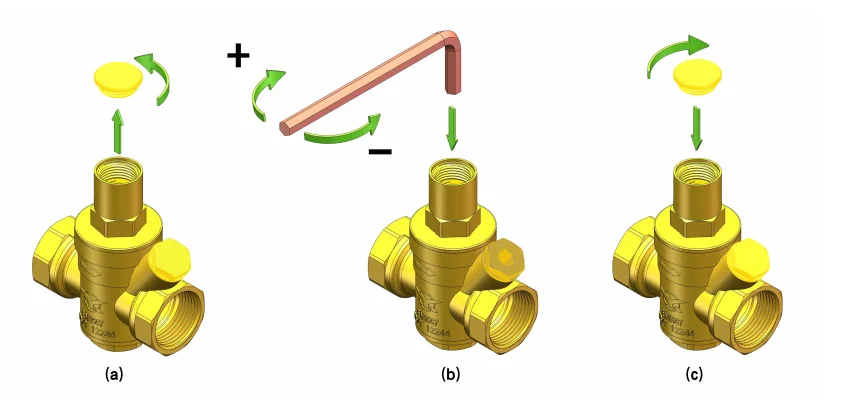

3. Włóż klucz imbusowy do nasadki regulacyjnej zaworu redukcyjnego, aby wyregulować: obróć w prawo, aby zwiększyć ciśnienie za zaworem, obróć w lewo, aby zmniejszyć ciśnienie za zaworem (Rysunek b).

4. Wartość ciśnienia wyświetlana na manometrze reduktora ciśnienia jest ustawionym ciśnieniem za zaworem

5. Po zakończeniu regulacji dokręć plastikową nasadkę w kierunku zgodnym z ruchem wskazówek zegara

Aby uniknąć wystąpienia hałasu lub zjawiska kawitacji, zaleca się utrzymywanie współczynnika redukcji ciśnienia na wlocie do wylotu poniżej 2,5. Na przykład, jeśli wymagane ciśnienie wylotowe wynosi 4 bary, ciśnienie wlotowe nie powinno przekraczać 10 barów. W razie potrzeby należy rozważyć instalację dodatkowych zaworów redukcyjnych szeregowo, aby stopniowo osiągnąć żądaną redukcję ciśnienia.

Rozwiązywanie problemów

① Zawory redukcyjne ciśnienia zainstalowane w rurociągach ciepłej wody lub systemach magazynowania ciepłej wody będą doświadczać wzrostu ciśnienia za zaworem. Dzieje się tak, ponieważ podgrzanie wody zwiększa ciśnienie, a w przypadku braku zużycia wody zawór redukcyjny ciśnienia znajduje się w stanie zamkniętym, uniemożliwiając „uwolnienie” nagromadzonego ciśnienia.

Rozwiązanie: Zainstalować naczynie wzbiorcze pomiędzy wlotem ciepłej wody a zaworem redukcyjnym, aby pochłonąć zwiększone ciśnienie.

② Niespójne ciśnienie za zaworem z ustawioną wartością ciśnienia. Na obszarach o złej jakości wody zanieczyszczenia przepływające przez zawór redukcyjny mogą łatwo gromadzić się pomiędzy gniazdem zaworu a tłokiem, uniemożliwiając całkowite zamknięcie zaworu. Umożliwia to przedostanie się ciśnienia przed zaworem do strony wylotowej, podnosząc w ten sposób ciśnienie za zaworem.

Rozwiązanie: Zainstaluj filtr przed zaworem redukcyjnym i regularnie czyść.
