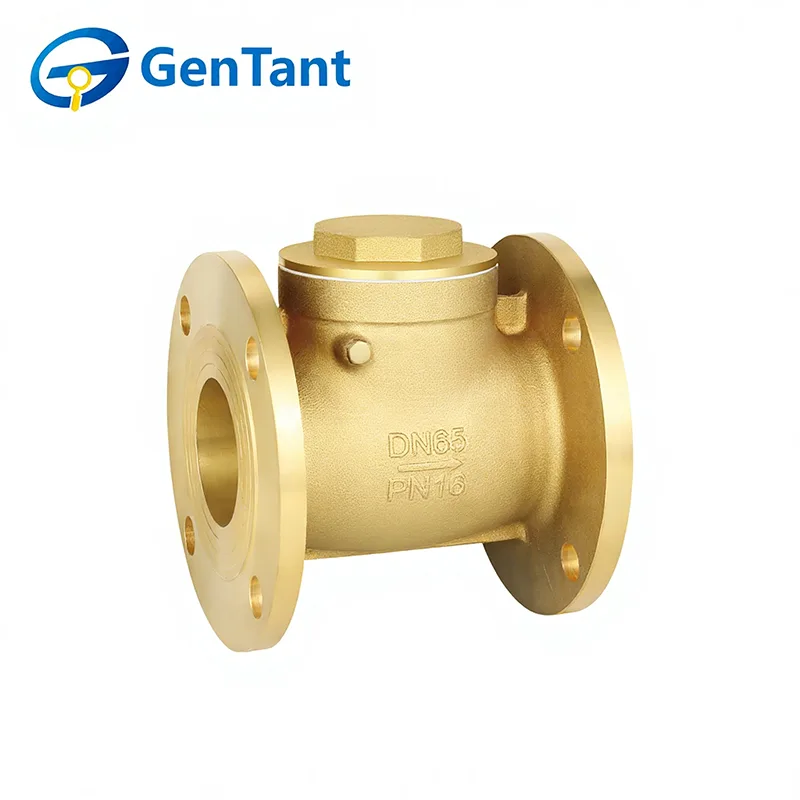

Zawór zwrotny kołnierzowy

Zawór zwrotny kołnierzowy to solidne przemysłowe urządzenie do kontroli przepływu, zaprojektowane tak, aby automatycznie umożliwiać przepływ płynu w jednym kierunku i zapobiegać przepływowi wstecznemu w systemie rurociągów. Osiąga się to poprzez tarczę na zawiasach lub mechanizm wahadłowy, który otwiera się pod ciśnieniem do przodu i zamyka pod wpływem grawitacji i/lub ciśnienia przepływu wstecznego, tworząc dodatnie uszczelnienie. Jego charakterystyczna cecha, kołnierzowe zakończenia, pozwala na bezpieczne i łatwe skręcanie pomiędzy kołnierzami rur, zapewniając wysoce integralne, odporne na wycieki połączenie, odpowiednie do zastosowań wysokociśnieniowych i o dużych średnicach. Funkcja ta ma kluczowe znaczenie dla ochrony pomp, sprężarek i innego kluczowego sprzętu przed uszkodzeniami spowodowanymi uderzeniami wodnymi i przepływem wstecznym, a także dla utrzymania wydajności i bezpieczeństwa systemu w uzdatnianiu wody, wytwarzaniu energii, przetwórstwie chemicznym oraz w przemyśle naftowym i gazowym.

Cecha produktu i zastosowanie

Kołnierzowy zawór zwrotny przeznaczony jest do bezpiecznej, jednokierunkowej kontroli przepływu w instalacjach rurowych. Posiada kołnierzowe końcówki ułatwiające montaż i mocne, szczelne połączenia. Mechanizm wahadłowy lub podnoszący zapobiega przepływowi wstecznemu, chroniąc pompy, rurociągi i sprzęt przed uszkodzeniem. Szeroko stosowany w instalacjach wodociągowych, HVAC, przemysłowych i chemicznych, zapewnia niezawodne działanie, ogranicza konserwację i utrzymuje stabilną wydajność systemu.

Parametr produktu

1. Ciśnienie nominalne: 1,6 MPa

2. Medium robocze: woda, gazy niekorozyjne i niepalne

3. Temperatura pracy: -20°C ≤ T ≤ 150°C

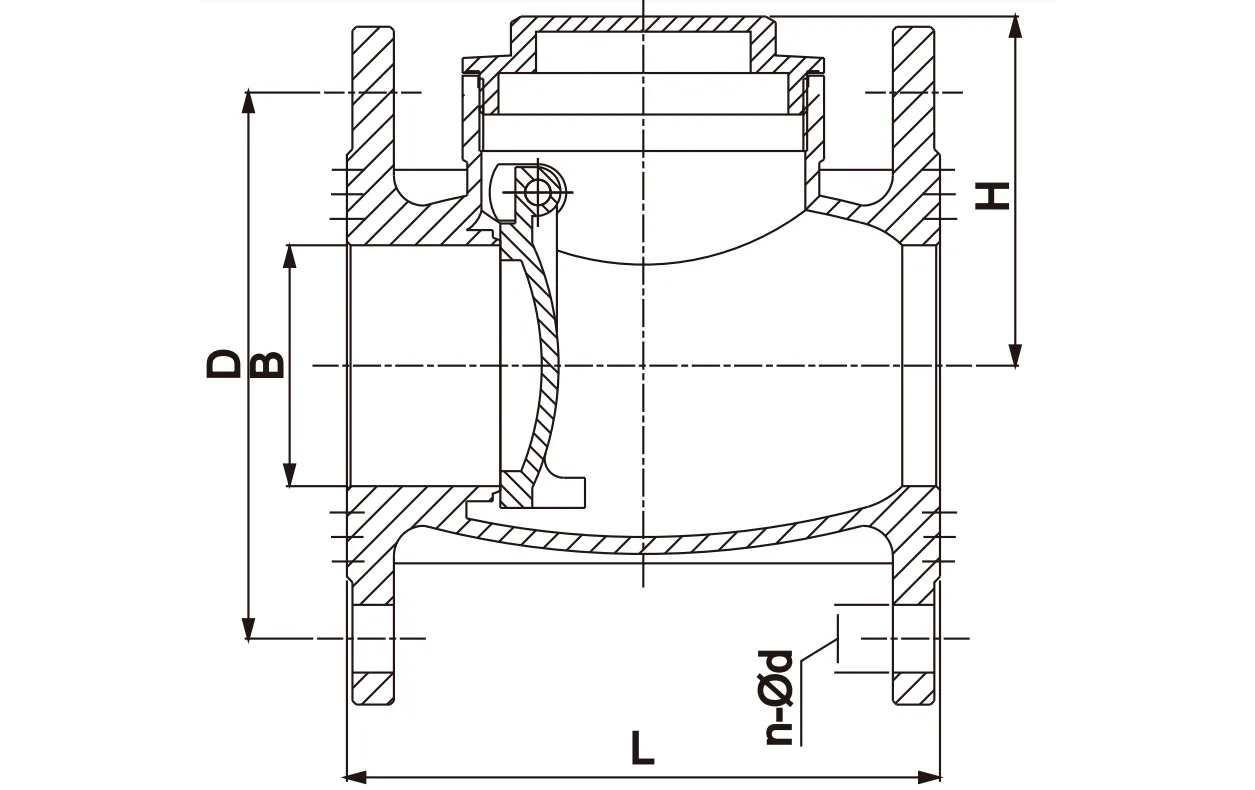

Wymiar produktu

Wytyczne dotyczące instalacji

1. Przed zamontowaniem zaworu dokładnie oczyścić i przygotować instalację rurową.

2.Przed montażem usuń wszelkie zaślepki ochronne i sprawdź porty zaworów i powierzchnie gniazd, aby upewnić się, że są czyste.

3. Zapewnij odpowiednie podparcie zaworu, aby uniknąć naprężeń powodowanych przez łączące się rurociągi.

4. Upewnij się, że wartości znamionowe ciśnienia i temperatury zaworu są odpowiednie dla zamierzonych warunków pracy.

5.Przed oddaniem kołnierzowego zaworu zwrotnego do użytku należy go całkowicie przestawić z pozycji otwartej do zamkniętej, aby sprawdzić jego płynne działanie.

6. Po montażu sprawdzić, czy nakrętka uszczelniająca jest prawidłowo dokręcona.

Uwaga 1: Kołnierzowe zawory zwrotne można instalować na rurociągach poziomych lub pionowych z przepływem w górę lub w położeniach pośrednich, pod warunkiem, że sworzeń zawiasu w zaworach zwrotnych typu wahliwego pozostaje poziomy. Zawory zwrotne należy zainstalować w odpowiedniej odległości od wylotów pomp lub innych źródeł turbulentnego przepływu. Szczegółowe informacje można znaleźć w odpowiednim biuletynie technicznym.

Uwaga 2: Niektóre zawory zwrotne mogą zawierać wewnętrzne opakowanie chroniące tarczę podczas transportu. Przed instalacją usuń cały materiał opakowaniowy.

Instrukcja obsługi

Zawory zwrotne kołnierzowe działają automatycznie i nie wymagają ręcznej interwencji.

Kontrola i konserwacja

1. Rutynowa kontrola i konserwacja zapobiegawcza na ogół nie są wymagane, poza okazjonalną regulacją uszczelnienia trzpienia i okresową zmianą położenia zaworu z otwartego na zamknięty.

2. Jeżeli wystąpi nieszczelność dławnicy, dokręcić nakrętkę dławnicy w kierunku zgodnym z ruchem wskazówek zegara o około ćwierć obrotu — lub do momentu ustania wycieku — aby zwiększyć nacisk uszczelniający na uszczelkę trzpienia. Nigdy nie należy ponownie uszczelniać zaworu, gdy znajduje się on pod ciśnieniem w układzie.

3.Podczas wymiany trzpienia zaworu należy również wymienić materiał uszczelniający.

Części zamienne

W normalnych warunkach pracy rzadko potrzebne są części zamienne. Zalecane części zamienne dla każdego typu zaworu obejmują: Dysk, uchwyt i zespół zawiasu.

Zamawiając części, należy podać numer figurki zaworu, rozmiar, wymaganą część i przybliżony wiek.

Konserwacja

1.Regularne czyszczenie. Aby uniknąć wpływu zanieczyszczeń i osadów znajdujących się w rurociągu na zawór zwrotny, należy regularnie czyścić wykonany w całości z miedzi poziomy zawór zwrotny oraz wnętrze rurociągu.

2. Zwróć uwagę na naprzemienne działanie zimnej i ciepłej wody. Częste otwieranie i zamykanie zaworu zwrotnego spowoduje uszkodzenie, dlatego należy unikać naprzemiennego korzystania z zimnej i ciepłej wody.

3.Zanotuj ciśnienie. W przypadku stosowania poziomego zaworu zwrotnego wykonanego w całości z miedzi należy zwrócić uwagę na sytuację ciśnieniową wewnątrz rurociągu, ponieważ zbyt wysokie ciśnienie będzie miało niekorzystny wpływ na zawór zwrotny. Krótko mówiąc, poziomy zawór zwrotny wykonany w całości z miedzi jest powszechnie stosowanym urządzeniem w systemach rurociągów, a jego użytkowanie i konserwacja są bardzo proste i łatwe. Podczas rzeczywistego użytkowania użytkownicy powinni obsługiwać i konserwować zgodnie z powyższymi wymaganiami, aby zapewnić efekt użytkowania.
