Grupa Bezpieczeństwa Kotła

Grupa bezpieczeństwa kotła to zintegrowany, krytyczny zespół zaprojektowany w celu zapewnienia kompleksowej ochrony i kontroli operacyjnej systemów kotłów ciepłej wody. Jego podstawowa funkcja łączy w sobie trzy podstawowe mechanizmy zabezpieczające: ciśnieniowy zawór bezpieczeństwa, który automatycznie uwalnia nadmiar ciśnienia i zapobiega katastrofalnemu nadmiernemu zwiększeniu ciśnienia; manometr do wizualnego monitorowania ciśnienia w układzie w czasie rzeczywistym; oraz unikalny zawór kombinowany, który integruje dodatkowe funkcje, takie jak regulacja przepływu, zawór zwrotny lub funkcje zaworu napełniającego, aby utrzymać bezpieczny poziom wody i zapobiec przepływowi zwrotnemu. To zintegrowane urządzenie zapewnia bezpieczeństwo systemu, stabilność działania i zgodność z rygorystycznymi przepisami dotyczącymi ogrzewania, chroniąc przed uszkodzeniami i niebezpiecznymi warunkami w instalacjach kotłów komercyjnych i mieszkaniowych.

Cecha produktu i zastosowanie

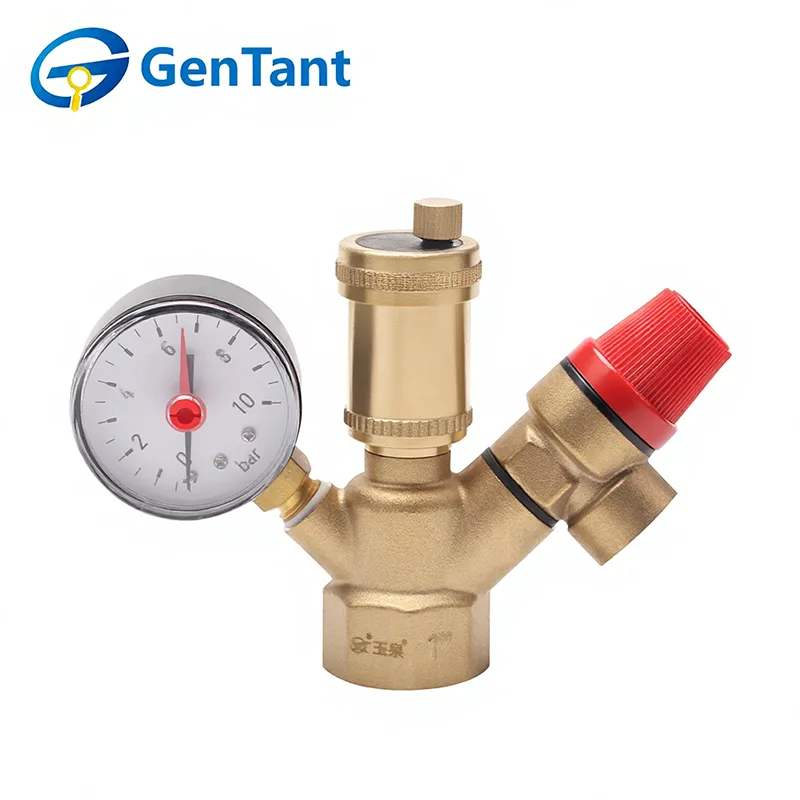

Grupa bezpieczeństwa kotła 1 to zintegrowany zespół zabezpieczający dla autonomicznych systemów ogrzewania i ciepłej wody użytkowej (CWU) (do 10 barów). Łączy w sobie trzy krytyczne funkcje w jednym mosiężnym korpusie, aby zapewnić stabilność działania.

Ochrona ciśnieniowa: Zintegrowany zawór bezpieczeństwa automatycznie spuszcza wodę, jeśli ciśnienie przekroczy ustawiony limit, zapobiegając pęknięciu zbiornika lub rury.

Usuwanie powietrza: Automatyczny odpowietrznik w sposób ciągły upuszcza gazy, zapobiegając powstawaniu „korków powietrznych”, hałasowi i wewnętrznej korozji.

Monitorowanie: Wbudowany manometr zapewnia wizualne śledzenie ciśnienia w systemie w czasie rzeczywistym.

Stosowany w systemach ogrzewania i ciepłej wody użytkowej z zamkniętym obiegiem, chroni kotły i pośrednie podgrzewacze wody przed rozszerzalnością cieplną. Jest to niezbędne dla zachowania bezpieczeństwa w domach prywatnych wyposażonych w niezależne źródła ciepła gazowego, elektrycznego lub na paliwo stałe.

Parametr produktu (specyfikacja)

Specyfikacja techniczna

Ciśnienie nominalne, MPa: 1,0

Ciśnienie próbne, MPa: 1,5

Temperatura pracy w rurociągu: do +120°C

Rozmiar połączenia, cale: 1

Ciśnienie nastawcze zaworu bezpieczeństwa, bar: 3,0

Minimalne ciśnienie czynnika roboczego, bar: 0,05

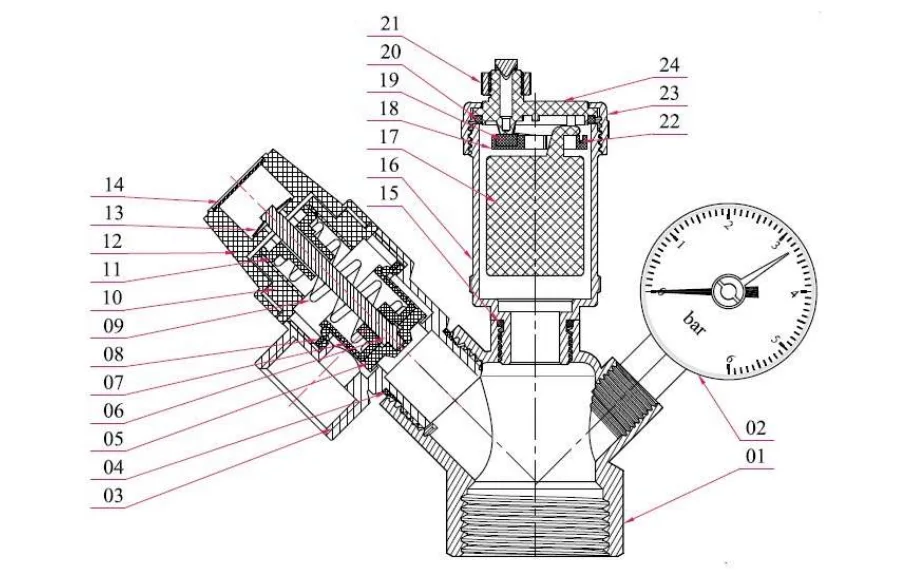

Skład materiału

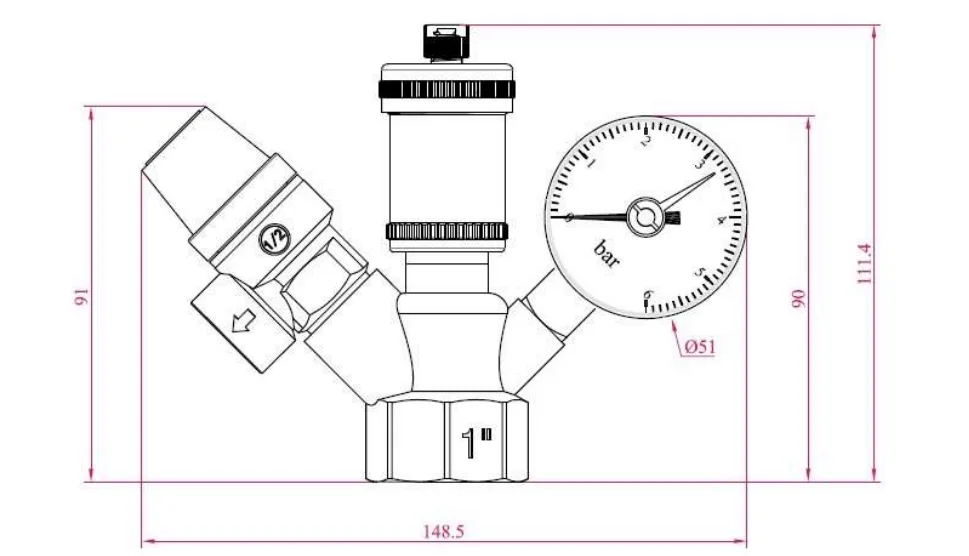

Wymiary produktu

Zasada działania

Grupa Bezpieczeństwa Kotła 1 działa jako zautomatyzowany „watchdog” dla Twojego systemu grzewczego. Po uruchomieniu automatyczny odpowietrznik natychmiast rozpoczyna usuwanie uwięzionych gazów, aby zapewnić efektywną cyrkulację i zapobiec korozji.

Podczas normalnej pracy manometr zapewnia stałą diagnostykę: niskie odczyty sugerują nieszczelność lub awarię zbiornika wyrównawczego, natomiast wysokie odczyty ostrzegają o przegrzaniu lub wytworzeniu się pary. W sytuacji awaryjnej, jeśli ciśnienie osiągnie granicę 3 barów, zawór bezpieczeństwa natychmiast się uruchomi, usuwając nadmiar płynu, aby zapobiec katastrofalnemu w skutkach pęknięciu rury lub kotła.

Instrukcja montażu i obsługi

Lokalizacja: Zainstalować grupę bezpieczeństwa kotła 1 bezpośrednio na wylocie źródła ciepła lub kotła.

Oczyść ścieżkę: Upewnij się, że na rurociągu pomiędzy grupą bezpieczeństwa a chronioną jednostką nie ma zainstalowanych zaworów odcinających.

Orientacja: Zamontuj urządzenie tak, aby odpowietrznik i zawór bezpieczeństwa były idealnie pionowe. Umieścić manometr tak, aby był dobrze widoczny dla operatora.

Kontrola przed instalacją: Przed instalacją lub demontażem należy sprawdzić, czy system rurociągów jest całkowicie pozbawiony ciśnienia.

Wymagania dotyczące obsługi i bezpieczeństwa

Ograniczenia robocze: Grupę bezpieczeństwa należy eksploatować wyłącznie w określonych zakresach temperatur i ciśnień (maks. 1,0 MPa / 10 barów) zgodnie z opisem w niniejszej instrukcji.

Konserwacja zapobiegawcza: Aby zapobiec zatarciu suwaka zaworu bezpieczeństwa, należy ręcznie testować zawór co najmniej raz w miesiącu. Wykonaj ten test, obracając uchwyt zaworu w kierunku zgodnym z ruchem wskazówek zegara, aż do usłyszenia wyraźnego kliknięcia.

Obowiązek bezpieczeństwa: Nigdy nie używaj grupy bezpieczeństwa w systemach przekraczających maksymalne ciśnienie znamionowe wynoszące 1,0 MPa.
