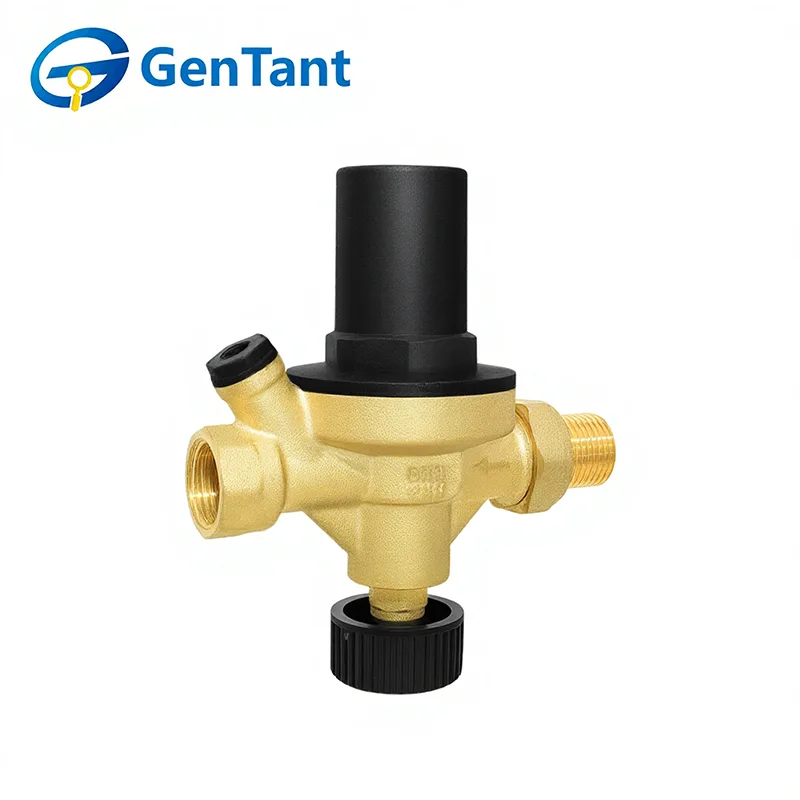

Automatyczny zawór napełniania

Automatyczne zawory napełniające to elementy konstrukcyjne niezbędne w nowoczesnych systemach transportu płynów i gazów, zaprojektowane w celu precyzyjnej regulacji i kontroli przepływu cieczy lub gazów podczas operacji napełniania. Zawory te automatycznie otwierają się, kontrolują i zamykają, aby dozować określoną objętość mediów do pojemników, zbiorników lub systemów, zapewniając dokładność, powtarzalność i redukcję odpadów w procesach. Ich podstawową funkcją jest zwiększanie wydajności operacyjnej, poprawa bezpieczeństwa poprzez zapobieganie przepełnieniu i utrzymywanie stałej jakości produktu w zastosowaniach od uzdatniania wody i przetwarzania chemicznego po dozowanie napojów i produkcję farmaceutyczną.

Cecha produktu i zastosowanie

Ten zintegrowany automatyczny zawór do napełniania łączy w sobie wiele funkcji, w tym filtrację, redukcję ciśnienia, odcięcie i kontrolę. Konstrukcja z dużą membraną zapewnia wysoką czułość i niezawodne działanie, utrzymując stabilne ciśnienie wylotowe nawet przy zmiennych warunkach na wlocie. Wbudowany zawór zwrotny zapewnia krytyczną ochronę przed zanieczyszczeniem wody pitnej.

Idealny do systemów ogrzewania, chłodzenia i wody lodowej w obiegu zamkniętym, instaluje się go na liniach wody uzupełniającej, aby automatycznie uzupełniać wodę i utrzymywać precyzyjne ciśnienie w systemie. Zapobiega przepływowi wstecznemu podczas spadków ciśnienia zasilania, zapewniając bezpieczeństwo operacyjne i zgodność z normami zdrowotnymi w zastosowaniach HVAC, obiegu przemysłowym i ciepłownictwie.

Parametr produktu (specyfikacja)

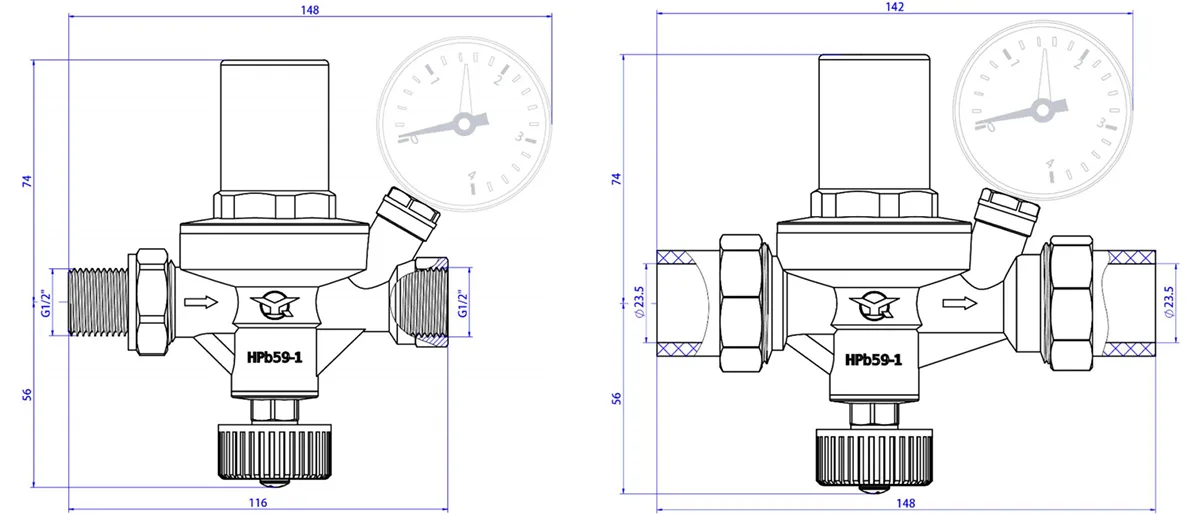

Typ połączenia

Przyłącze automatycznego zaworu napełniania: DN15 (1/2")

Podwójny PPR Automatyczne podłączenie zaworu napełniania: 25PPR

Specyfikacja techniczna

① Maksymalne ciśnienie wlotowe: 16 barów

② Zakres regulacji ciśnienia: 0,2 – 6 barów

③ Ciśnienie ustawione fabrycznie: 1,5 bara

④ Siatka filtra: 60 oczek (0,28 mm)

⑤ Obowiązujący zakres temperatur: 5 – 70°C

⑥ Przyłącze manometru: G1/4"

Skład materiału

① Korpus główny: HPb59-1 (mosiądz ołowiowy)

② Uszczelnienie: EPDM (monomer etylenowo-propylenowo-dienowy)

③ Sito filtra: S304 (stal nierdzewna 304)

Instrukcja montażu i obsługi

①instalacja

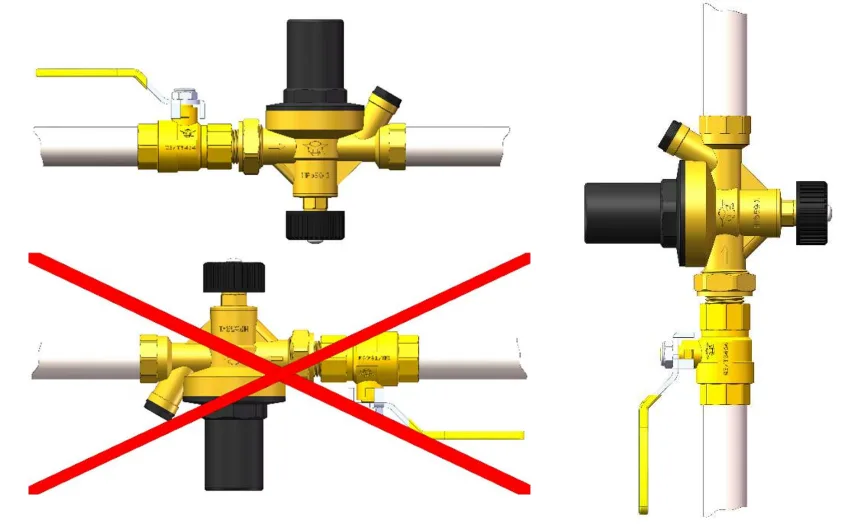

Produkt ten można zainstalować w rurociągu poziomo lub pionowo, ale nie można go montować do góry nogami.

Ciśnienie wylotowe zaworu jest co najmniej o 0,3 kg wyższe od ciśnienia statycznego instalacji.

②Regulacja ciśnienia

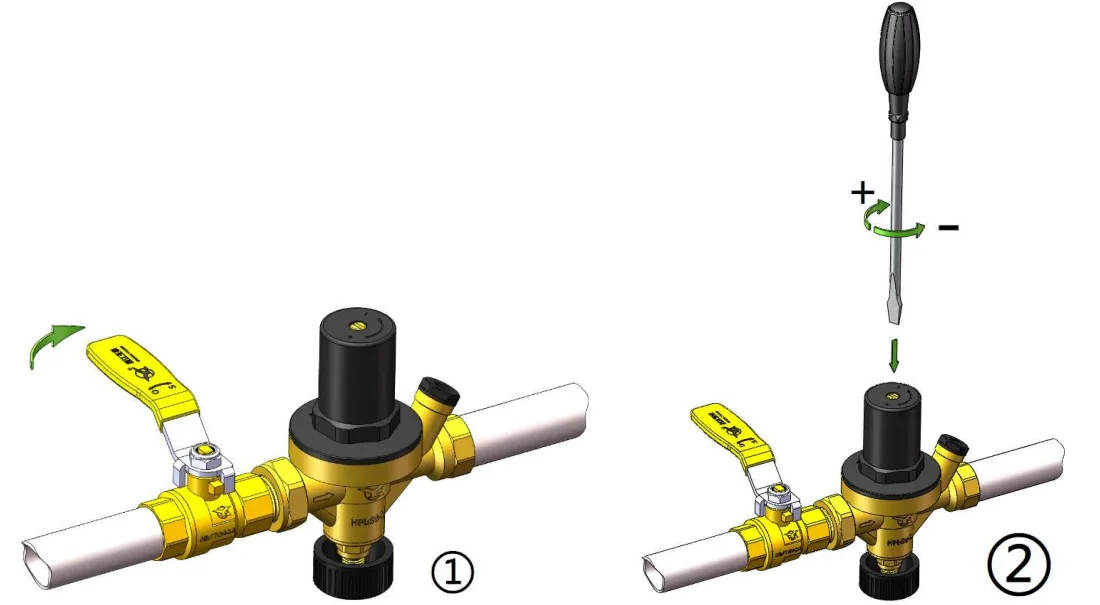

Zamknąć zawór przed zaworem.

Za pomocą płaskiego śrubokręta wyreguluj śrubę regulacyjną na plastikowej nasadce: obróć w prawo, aby zwiększyć ciśnienie wylotowe, i przeciwnie do ruchu wskazówek zegara, aby zmniejszyć ciśnienie wylotowe. Reguluj, aż zostanie osiągnięte żądane ciśnienie wylotowe.

Otwórz zawór na dopływie.

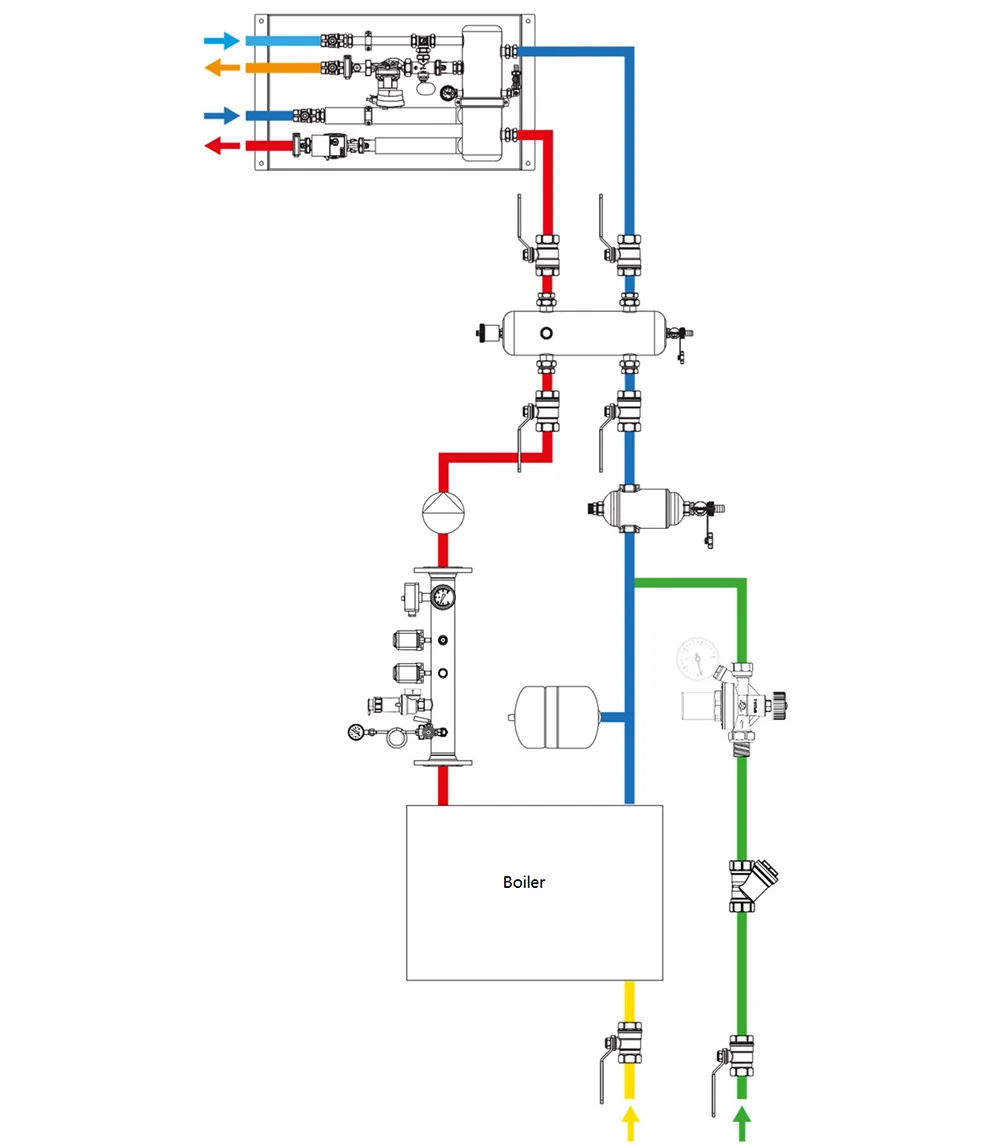

③Scenariusze zastosowań
