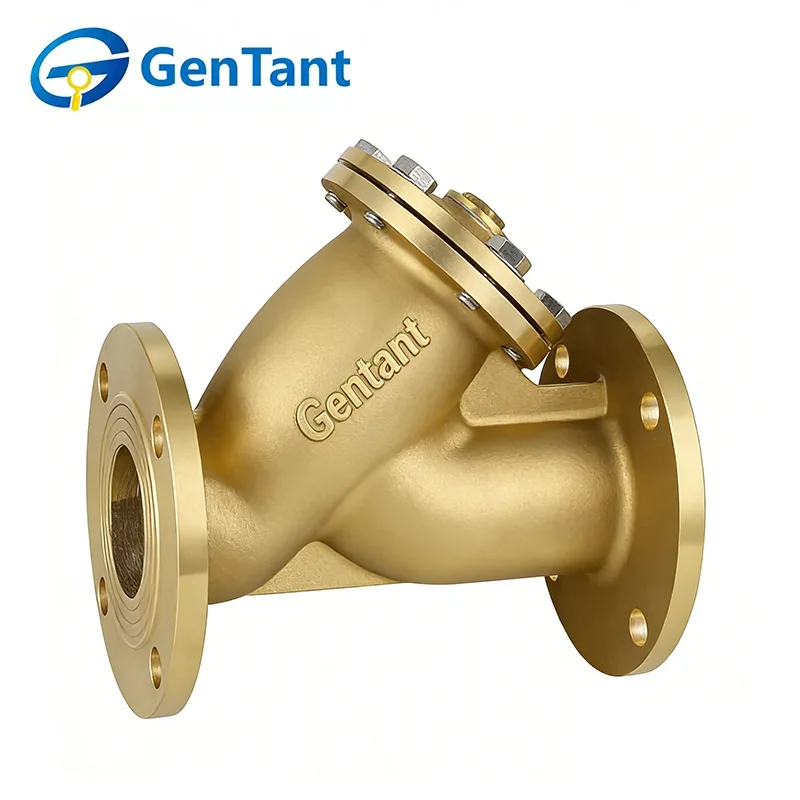

Zawór kołnierzowy z filtrem siatkowym

Zawory kołnierzowe z filtrem siatkowym to podstawowe elementy zaprojektowane do filtrowania zanieczyszczeń, cząstek i zanieczyszczeń z cieczy i gazów, chroniące rurociągi i urządzenia znajdujące się za nimi, zapewniając jednocześnie płynną i wydajną pracę systemu. Dzięki konstrukcji z przyłączem kołnierzowym zawory te zapewniają bezpieczną instalację, łatwą konserwację i dużą przepustowość, co czyni je idealnymi do zastosowań przemysłowych, chemicznych i energetycznych.

Cecha produktu i zastosowanie

Zawory kołnierzowe z filtrem siatkowym charakteryzują się przykręcanymi końcami kołnierzy, które zapewniają doskonałą integralność konstrukcyjną i szczelne uszczelnienie rurociągów o dużej średnicy. Ich podstawową cechą jest łatwość konserwacji na linii produkcyjnej, umożliwiająca szybki demontaż elementu filtrującego w systemach o dużym przepływie. Są szeroko stosowane w sieciach budynków komercyjnych, systemach przeciwpożarowych i dużych agregatach chłodniczych HVAC, gdzie wymagane są bezpieczne połączenia i stała ochrona przed dużymi zanieczyszczeniami.

Parametr produktu

Specyfikacja techniczna

Ciśnienie nominalne: 1,6 MPa

Czynnik roboczy: woda, olej, gazy niekorozyjne i niepalne

Temperatura pracy: -20°C ≤ T ≤ 150°C

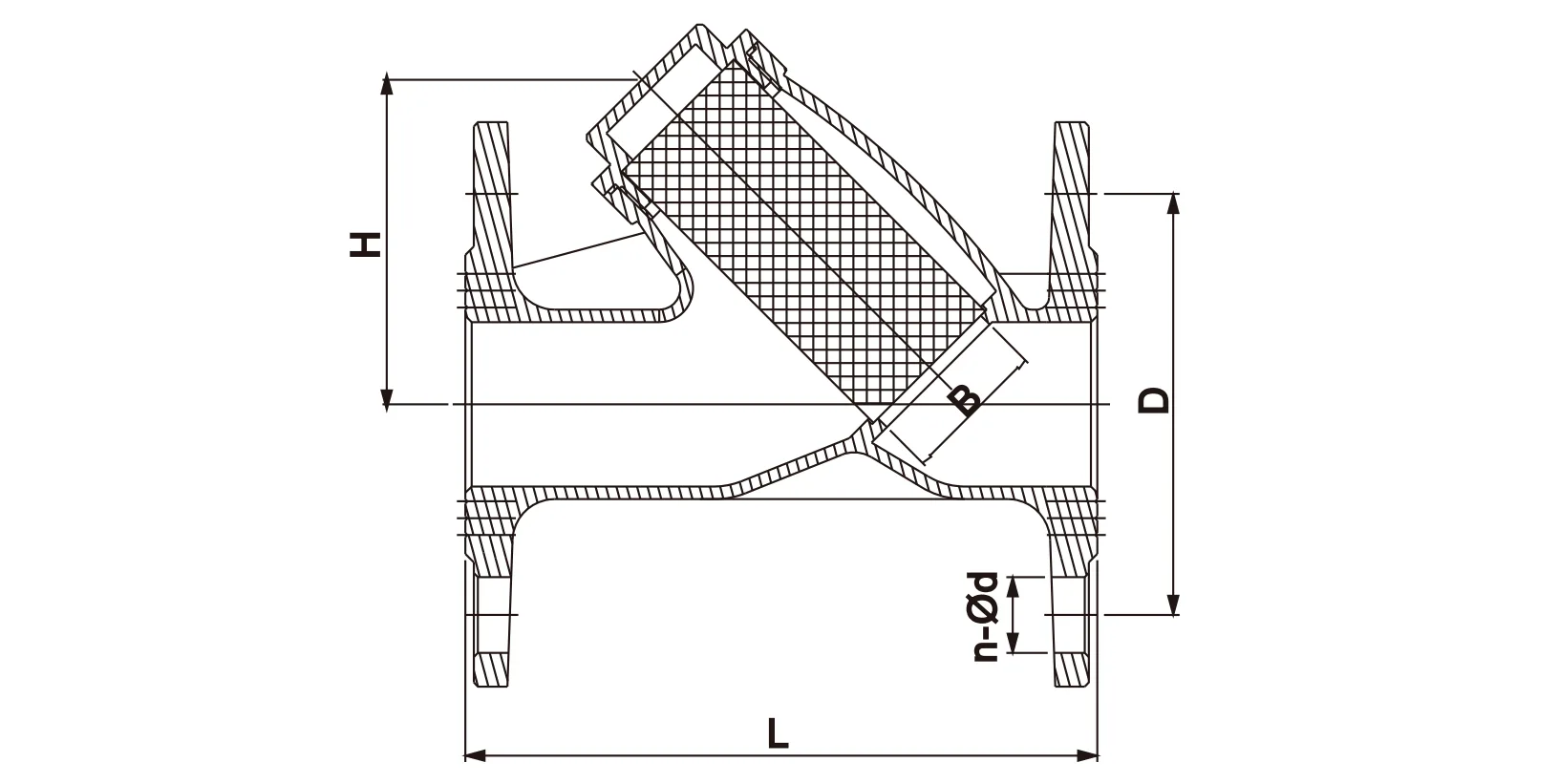

Wymiary produktu

Wytyczne dotyczące instalacji

Przygotowanie systemu: Przed montażem należy upewnić się, że rurociąg został przepłukany ze wszystkich zanieczyszczeń budowlanych. Zdejmij nakładki ochronne i sprawdź, czy siatka wewnętrzna jest prawidłowo osadzona.

Przepływ kierunkowy: Zawory kołnierzowe z filtrem siatkowym są jednokierunkowe. Upewnij się, że strzałka na korpusie zaworu jest skierowana w kierunku przepływu płynu. W przypadku filtrów Y obudowa sita musi być skierowana w dół, aby grawitacja wspomagała zbieranie zanieczyszczeń.

Prawidłowe oprzyrządowanie: Nałóż klucz tylko na sześciokątny koniec znajdujący się najbliżej gwintowanej rury. Nie przykładaj momentu obrotowego na korpus zaworu, ponieważ może to spowodować trwałe odkształcenie.

Uszczelnianie gwintów: Używaj taśmy PTFE lub uszczelniacza wyłącznie na męskich gwintach rurowych. Nie dopuścić do przedostania się nadmiaru środka uszczelniającego do zaworu, gdyż może on zatkać siatkę filtra.

Odstępy: Upewnij się, że pod nasadką filtra siatkowego jest wystarczający prześwit, aby umożliwić wyjmowanie i czyszczenie sitka podczas przyszłej konserwacji.

Instrukcja obsługi

Funkcja: Te kołnierzowe zawory siatkowe są przeznaczone wyłącznie do filtracji mechanicznej. Są to elementy pasywne, które chronią dalszy sprzęt, taki jak pompy, liczniki i wymienniki ciepła.

Pierwsze uruchomienie: Po uruchomieniu systemu monitoruj spadek ciśnienia na filtrze siatkowym. Znaczący spadek wskazuje, że na ekranie zebrały się początkowe zanieczyszczenia „startowe” i wymagają natychmiastowego czyszczenia.

Limity ciśnienia: Upewnij się, że warunki pracy nie przekraczają podanych wartości znamionowych ciśnienia i temperatury, aby zapobiec uszkodzeniu obudowy.

Kontrola i konserwacja

Regularne czyszczenie: Okresowo odkręcaj nakrętkę filtra siatkowego, aby zdjąć i oczyścić siatkę ze stali nierdzewnej. Częstotliwość zależy od poziomu osadu w płynie.

Kontrola uszczelki: Sprawdzaj uszczelkę kołpaka lub pierścień uszczelniający typu O-ring po każdym otwarciu filtra siatkowego. Wymień, jeśli widoczne są jakiekolwiek oznaki zużycia lub spłaszczenia, aby zapobiec wyciekom.

Pielęgnacja filtra: Oczyść siatkę miękką szczoteczką i wodą. Nie używaj uszkodzonego lub zdeformowanego ekranu, ponieważ ominięte zanieczyszczenia spowodują uszkodzenie dalszych podzespołów.

Protokół bezpieczeństwa: Nigdy nie próbuj otwierać pokrywy filtra siatkowego, gdy system jest pod ciśnieniem. Przed przystąpieniem do serwisowania odizoluj sekcję i uwolnij całe ciśnienie wewnętrzne.

Kompensacja uszczelnienia: Jeśli na korku pojawi się wyciek, lekko dokręć korek. Jeśli wyciek nie ustąpi, wymień uszczelkę, zamiast dokręcać ją zbyt mocno.
