Regulacja zaworu redukcyjnego ciśnienia: standardowa procedura operacyjna i wytyczne

1.Wstępna regulacja

Zidentyfikowaćzawórtypu (sprężynowy, tłokowy, membranowy).

Sprawdź, czy stabilne ciśnienie wlotowe przekracza docelowy wylot o 10%.

Zamknąć zawory znajdujące się za zaworem.

Zbierz potrzebne narzędzia (klucze, śrubokręty, manometr).

2. Kroki regulacji

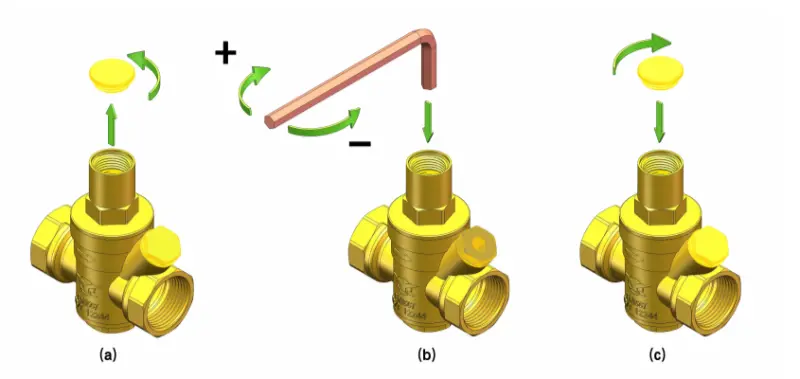

Zawory sprężynowe

Poluzuj nakrętkę zabezpieczającą, obróć śrubę regulacyjną w prawo, aby zwiększyć ciśnienie lub w lewo, aby je zmniejszyć.

Dostosuj w krokach co 1/4 obrotu, monitorując miernik.

Dokręcić nakrętkę zabezpieczającą po osiągnięciu celu.

Sprawdź stabilność w zakresie ±5% po otwarciu zaworu wylotowego.

Zawory tłokowe/membranowe

Odciąć zawór, zamykając wlot/wylot.

Zwolnić ciśnienie resztkowe.

Mechanizm regulacji: zawory tłokowe za pomocą pokrętła, membrana za pomocą kołpaka sprężyny (zwykle 0,1-0,5 MPa na obrót).

Powoli otwórz zawór wlotowy, monitorując ciśnienie wylotowe.

Dostosuj według potrzeb.

Całkowicie otwórz zawory i monitoruj przez 10-15 minut.

3. Bezpieczeństwo jest krytyczne

Nigdy nie przekraczaj maksymalnego ciśnienia z tabliczki znamionowej.

Nigdy nie reguluj pod ciśnieniem.

Zapewnij prawidłową orientację wlotu/wylotu.

Zawory przemysłowe wymagają kalibracji co 6-12 miesięcy.

4.Notatki aplikacyjne

Instalacje gazowe: docelowe 2,8-3,0 kPa, przyłącza do próby szczelności.

Instalacje parowe: spuścić kondensat przed rozpoczęciem pracy.

Układy hydrauliczne: regulować w stabilnej temperaturze roboczej.

5. Typowe problemy

Niestabilne ciśnienie wskazuje na zużyte gniazdo, uszkodzoną sprężynę, pękniętą membranę lub zatkany filtr — odpowiednio sprawdź i wymień komponenty.
